BRAKE MASTER CYLINDER

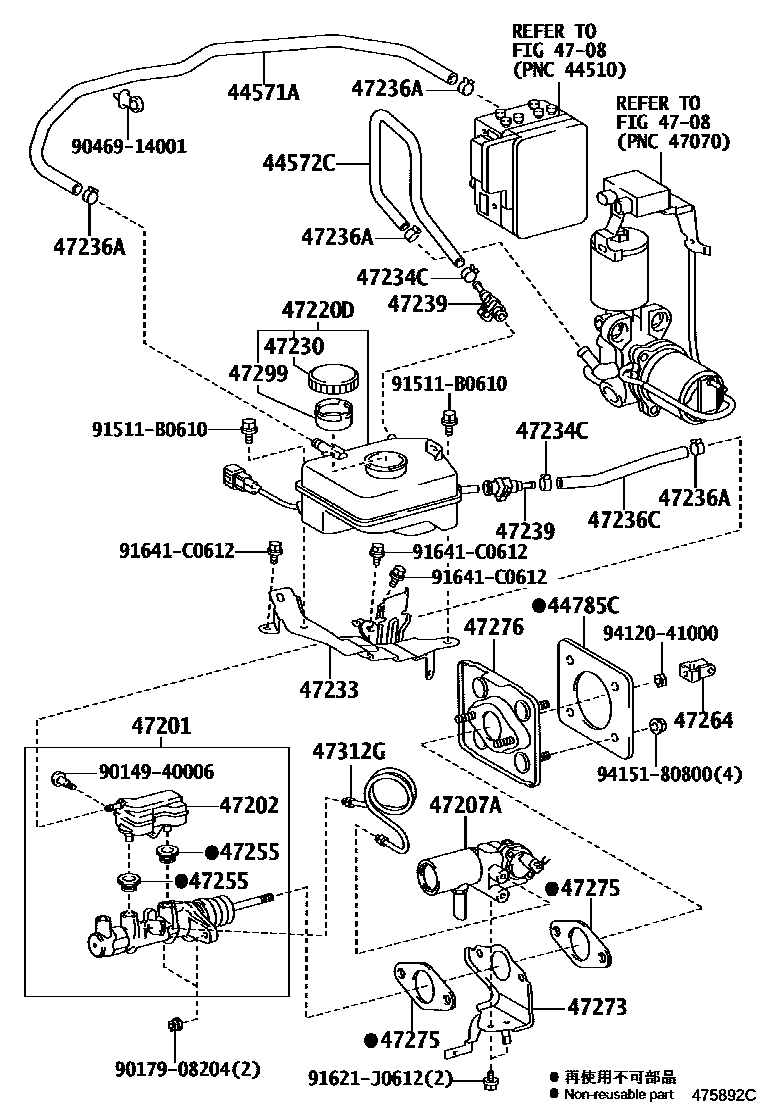

Parts diagram
44571AHOSE, BRAKE ACTUATOR, NO.1
main44571-50100i201209
main44571-50110i201209
44572CHOSE, BRAKE ACTUATOR, NO.2
main44572-50070i201209-201708
main44572-50080i201209-201708
44785CGASKET, BRAKE BOOSTER
main44785-47010i201209
4708
47201CYLINDER SUB-ASSY, BRAKE MASTER
main47201-50340i201209
main47201-50350i201209
47202RESERVOIR SUB-ASSY, BRAKE MASTER CYLINDER
main47221-50070i201209
main47221-50080i201209
47207ACYLINDER SUB-ASSY, BRAKE STROKE SIMULATOR
main47207-50010i201209
main47207-50020i201209
47220DRESERVOIR ASSY, BRAKE MASTER CYLINDER
main47220-50250i201209-201708
main47220-50260i201209-201708
47230CAP ASSY, BRAKE MASTER CYLINDER RESERVOIR FILLER
main47230-11010i201704
main47230-47090i201612-201704
main47230-58010i201209-201612
47233BRACKET, RESERVOIR
main47233-50010i201209
main47233-50020i201209
47234CCLIP(FOR RESERVOIR TUBE NO.1)
main90467-14034i201209
47236ACLIP(FOR RESERVOIR TUBE)
main96135-51300i201209
47236CHOSE, RESERVOIR TUBE
main47234-50010i201209
main47234-50020i201209
47239CONNECTOR, BRAKE MASTER CYLINDER RESERVOIR
main47231-50010i201209
47255GROMMET, MASTER CYLINDER RESERVOIR
main47255-16010i201209
47264CLEVIS, MASTER CYLINDER PUSH ROD
main47264-26030i201209
47273BRACKET, BRAKE STROKE SIMULATOR
main47273-50010i201209
main47273-50020i201209
47275GASKET, BRAKE MASTER CYLINDER
main47275-12020i201209
47276BRACKET, BRAKE MASTER CYLINDER
main47276-30040i201209
47299STRAINER, BRAKE MASTER CYLINDER RESERVOIR
main47299-30190i201209
47312GTUBE, BRAKE STROKE SIMULATOR
main44255-50040i201209
main44255-50050i201209
9014940006
9017908204
9046914001
91511B0610
91621J0612
91641C0612
9412041000
9415180800

29 parts on this diagram · 2 diagrams in section
