VENTILATION HOSE

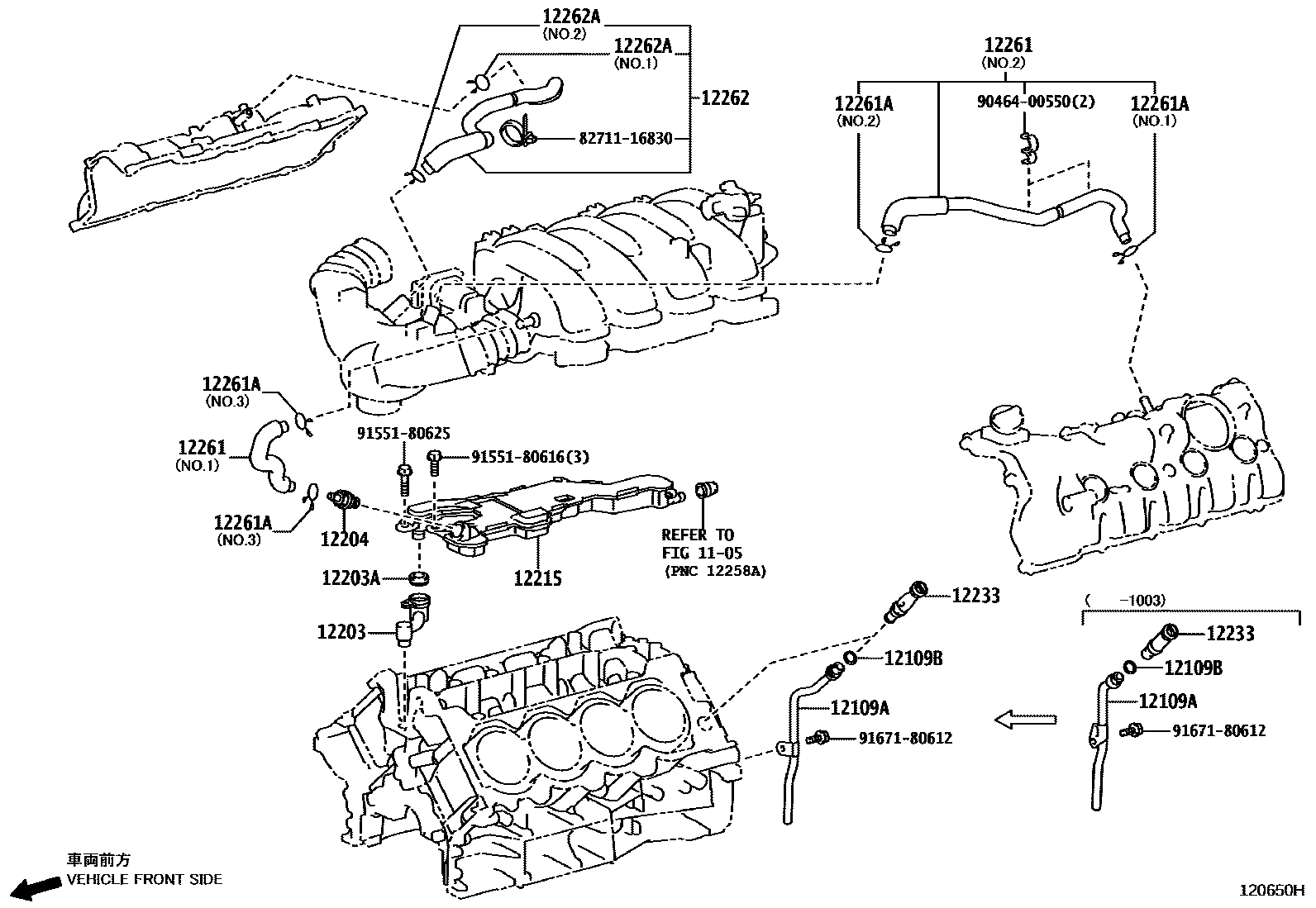

Parts diagram
1105
12109APIPE SUB-ASSY, OIL DRAIN
main12109-38010i200704-201003
main12109-38040i201003
12109BRING, O(FOR OIL DRAIN PIPE)
main96723-19010i200704-200911
12203PIPE SUB-ASSY, VENTILATION
main12203-38010i200704-200911
12203AGASKET(FOR VENTILATION PIPE)
main12273-38020i200704-200911
12204VALVE SUB-ASSY, VENTILATION
main12204-38040i200704-200911
12215SEPARATOR, CASE
main12215-38020i200704-200911
12233CONNECTOR, VENTILATION NO.1
main12233-38020i200704-201003
main12233-38040i201003
12261HOSE, VENTILATION
main12261-38030i200704-200911
NO.2
main12261-38040i200704-200911
NO.1
12261ACLIP OR CLAMP(FOR VENTILATION HOSE)
main90467-14017i200704-200911
NO.3
main90467-17126i200704-200911
NO.1
main90467-21004i200704-200911
NO.2
12262HOSE, VENTILATION, NO.2
main12262-38030i200704-200911
12262ACLIP(FOR VENTILATION HOSE NO.2)
main90467-17126i200704-200911
NO.1
main90467-21004i200704-200911
NO.2
8271116830WIRE, FUSE TO FUSE(FOR COMBUSTION HEATER)
9046400550
9155180616
9155180625
9167180612

17 parts on this diagram · 1 diagram in section
