STARTER

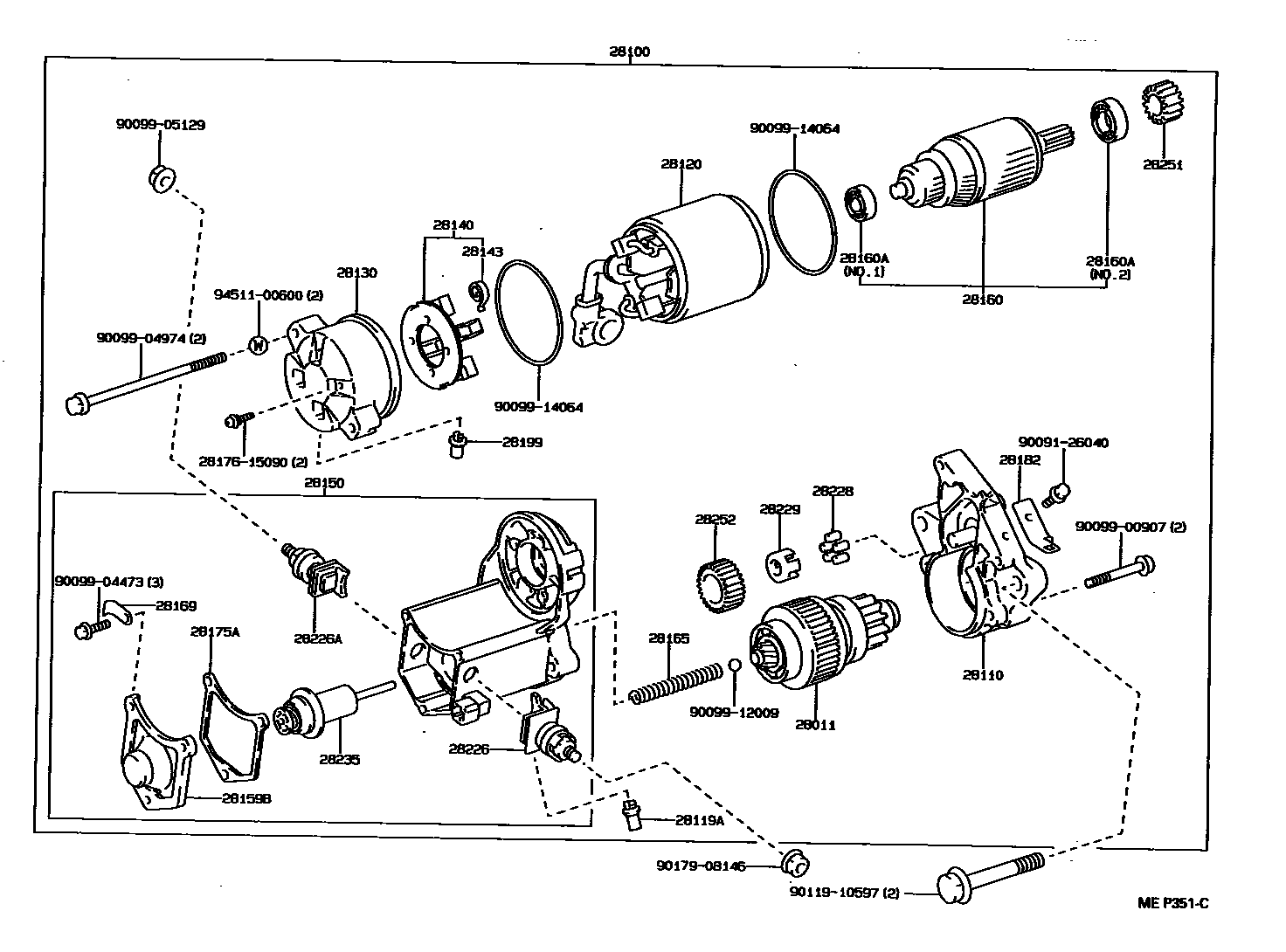

Parts diagram
28011CLUTCH SUB-ASSY, STARTER
main28011-35030i198912-199005
main28011-50020i198912-199005
main28011-50021i199304-199410
CHINA SPEC
main28011-50021i199005-199410
main28011-50030i199005-199410
28100STARTER ASSY
main28100-50020i198912-199410
12V 2.0KW
main28100-50020i199304-199410
12V 2.0KW,CHINA SPEC
main28100-50030i198912-199410
12V 1.6KW
28110HOUSING ASSY, STARTER DRIVE
main28110-50030i198912-199005
main28110-50031i199005-199410
main28115-50020i198912-199005
main28115-50021i199304-199410
CHINA SPEC
main28115-50021i199005-199410
28119ACOVER, STARTER END FRAME
main28119-50021i199005-199410
main28119-50021i199304-199410
CHINA SPEC
main28119-50030i198912-199005
28120YOKE ASSY, STARTER
main28120-50020i199304-199410
CHINA SPEC
main28120-50020i199005-199410
main28120-54070i198912-199005
main28120-65030i198912-199410
28130FRAME ASSY, STARTER COMMUTATOR END
main28130-50030i198912-199410
28140HOLDER ASSY, STARTER BRUSH
main28140-15090i198912-199410
main28140-50020i199005-199312
main28140-50020i199304-199312
CHINA SPEC
main28140-54070i199312-199410
CHINA SPEC
main28140-54070i198912-199005
main28140-65020i199005-199312
28143SPRING, STARTER BRUSH
main90099-17112i198912-199410
main90099-17115i198912-199410
main90099-17115i199304-199410
CHINA SPEC
28150SWITCH ASSY, MAGNET STARTER
main28150-50020i198912-199005
main28150-50021i199005-199410
main28150-50021i199304-199410
CHINA SPEC
main28150-50030i198912-199005
main28150-50031i199005-199410
28159BCOVER, MAGNET SWITCH
main28159-10040i198912-199410
28160ARMATURE ASSY, STARTER
main28160-54071i198912-199410
main28160-54071i199304-199410
CHINA SPEC
main28160-65031i198912-199410
28160ABEARING, STARTER ARMATURE
main28253-54070i199304-199410
CHINA SPEC,NO.1
main28253-54070i198912-199410
NO.1
main90099-10131i199304-199410
CHINA SPEC,NO.2
main90099-10131i198912-199410
NO.2
main90099-10144i198912-199410
NO.1
main90099-65030i198912-199410
NO.2
28165SPRING, STARTER MAGNET SWITCH RETURN
main28165-26040i198912-199410
28169CLAMP, STARTER MOTOR LEAD WIRE
main28169-10040i198912-199410
28175AGASKET, MAGNET SWITCH COVER
main28175-10040i198912-199410
28182STAY, STARTER COMMUTATOR END FRAME
main28182-50020i198912-199410
main28182-50020i199304-199410
CHINA SPEC
main28182-50030i198912-199410
28199COVER, STARTER
main28199-15090i198912-199005
main28199-50030i199005-199410
28226STARTER KIT, BATTERY TERMINAL
main28226-50030i198912-199410
28226ASTARTER KIT, MOTOR TERMINAL
main28226-54100i198912-199101
main28226-72010i198912-199410
28228ROLLER, STARTER IDLE GEAR CLUTCH
main28228-26040i198912-199410
28229RETAINER, STARTER IDLE GEAR
main28229-26040i198912-199410
28235PLUNGER, MAGNET SWITCH
main28235-35080i198912-199410
28251PINION, STARTER DRIVE
main28251-15090i198912-199410
main28251-50020i198912-199410
main28251-50020i199304-199410
CHINA SPEC
28252GEAR, STARTER IDLE
main28254-45020i198912-199005
main28254-54070i198912-199410
2817615090SCREW, STARTER
9009126040
9009900907
9009904473
9009904974
9009905129
9009912009
9009914064
9011910597
9017908146
9451100600

35 parts on this diagram · 2 diagrams in section
