SEAT MOTOR & SEAT HEATER

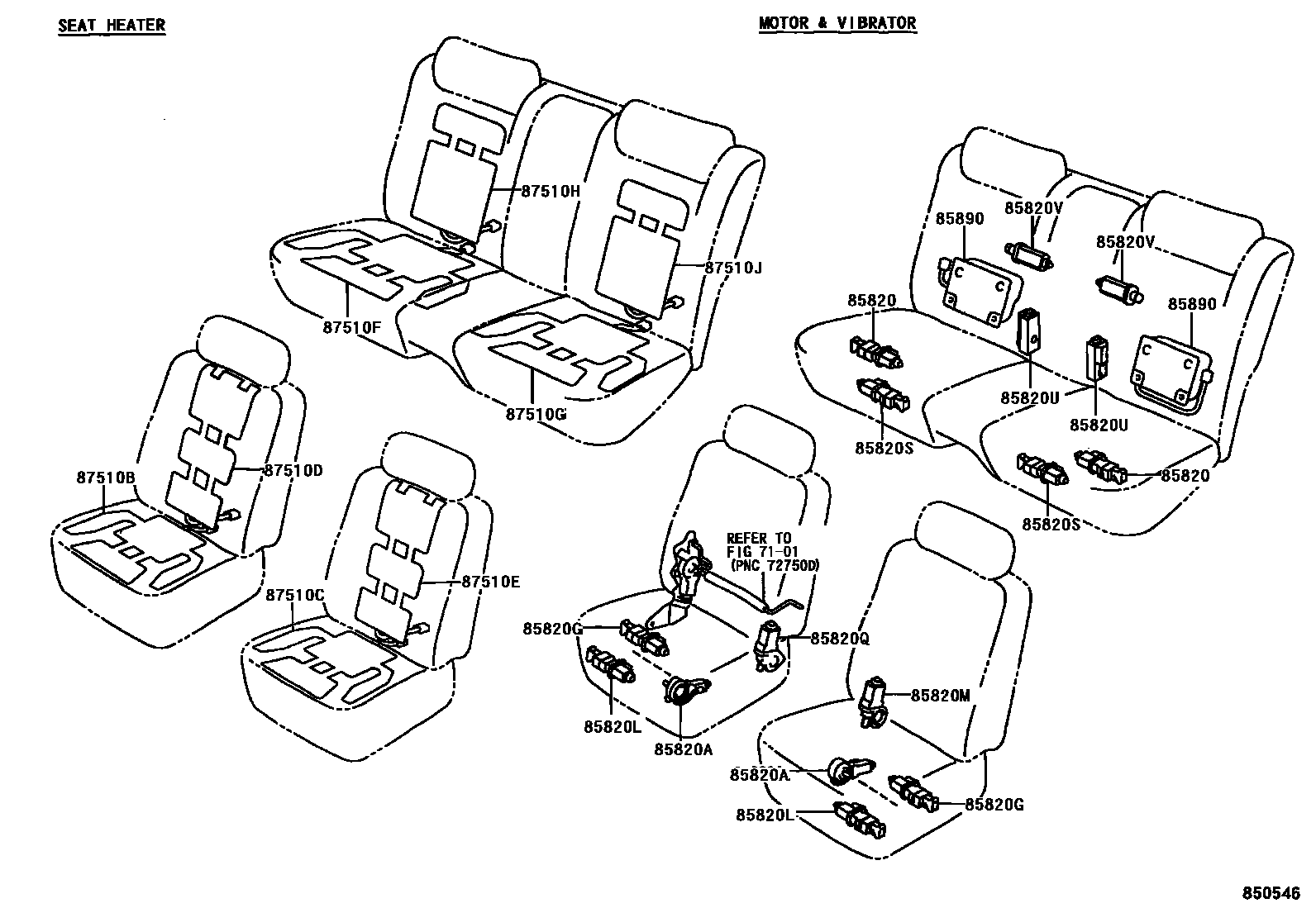

Parts diagram
7101
85820MOTOR ASSY, POWER SEAT (FOR REAR)
main85820-30260i199810
RH
main85820-40170i199810
LH
85820AMOTOR ASSY, POWER SEAT (FOR FRONT UP, DOWN)
main85820-50290i199810
LH
main85820-50300i199810
RH
85820GMOTOR ASSY, POWER SEAT
main85820-50420i199810
RH
main85820-50440i199810
LH
85820LMOTOR ASSY, POWER SEAT (FOR FRONT LH SEAT SIDE LH)
main85820-50250i199810
RH
main85820-50270i199810
LH
85820MMOTOR ASSY, POWER SEAT (FOR FRONT LH SEAT RECLINING)
main85820-40220i199810
85820QMOTOR ASSY, POWER SEAT (FOR FRONT RECLINING RH)
main85820-50380i199810
85820SMOTOR ASSY, POWER SEAT
main85820-40190i199810
LH
main85820-40200i199810
RH
85820UMOTOR ASSY, POWER SEAT(FOR LUMBAR SUPPORT)
main85820-40210i199810
85820VMOTOR ASSY, POWER SEAT
main85820-30430i199810
LH
main85820-50200i199810
RH
85890VIBRATOR ASSY, SEAT
main85890-30020i199810
87510BHEATER ASSY, FRONT SEAT CUSHION, RH
main87510-40100i199810
87510CHEATER ASSY, FRONT SEAT CUSHION, LH
main87510-40100i199810
87510DHEATER ASSY, FRONT SEATBACK, RH
main87510-40110i199810
87510EHEATER ASSY, FRONT SEATBACK, LH
main87510-40110i199810
87510FHEATER ASSY, SEAT, NO.1
main87510-40130i199810
87510GHEATER ASSY, SEAT, NO.2
main87510-40130i199810
87510HHEATER ASSY, SEAT, NO.3
main87510-40140i199810
87510JHEATER ASSY, SEAT, NO.4
main87510-40140i199810

19 parts on this diagram · 1 diagram in section
