STARTER

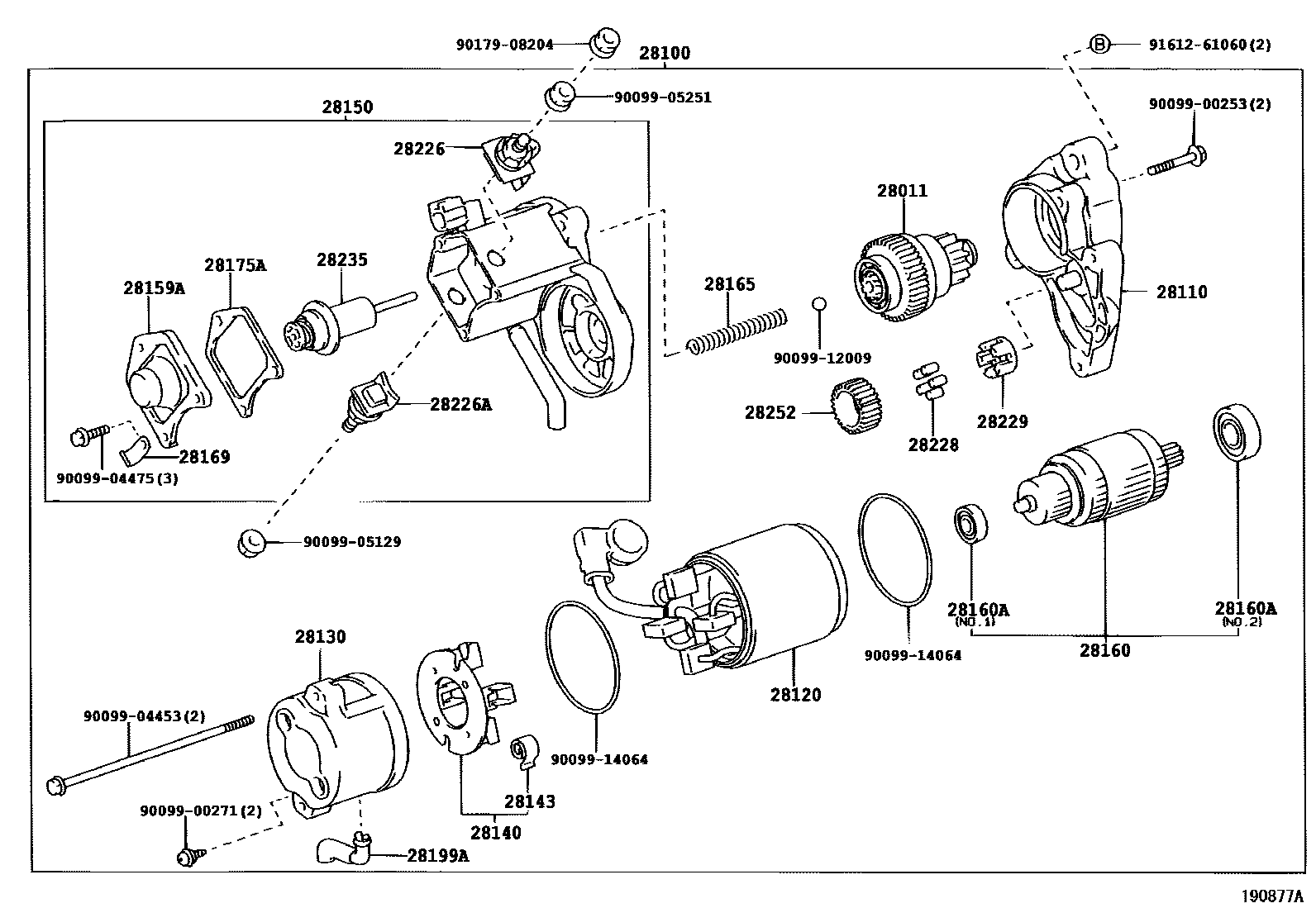

Parts diagram
28011CLUTCH SUB-ASSY, STARTER
main28011-75120i199810
28100STARTER ASSY
main28100-32020i199810
12V 2.0KW
main28100-32030i199810
12V 2.0KW
28110HOUSING ASSY, STARTER DRIVE
main28110-32030i199810-201007
main28110-62030i199810-201007
28120YOKE ASSY, STARTER
main28120-54380i199810
28130FRAME ASSY, STARTER COMMUTATOR END
main28130-32030i199810-201007
main28130-55060i199810-201007
28140HOLDER ASSY, STARTER BRUSH
main28140-62030i199810
28143SPRING, STARTER BRUSH
main28143-54380i199810-201007
28150SWITCH ASSY, MAGNET STARTER
main28150-32020i199810
main28150-32030i199810
28159ACOVER, MAGNET SWITCH
main28159-54380i199810-201007
28160ARMATURE ASSY, STARTER
main28160-75120i199810
28160ABEARING, STARTER ARMATURE
main90099-10197i199810-201007
NO.2
main90099-10208i199810-201007
NO.1
28165SPRING, STARTER MAGNET SWITCH RETURN
main28165-76070i199810-201007
28169CLAMP, STARTER MOTOR LEAD WIRE
main28169-54380i199810-201007
28175AGASKET, MAGNET SWITCH COVER
main28175-54380i199810-201007
28199APROTECTOR, DUST STARTER
main28199-64360i199810-201007
28226STARTER KIT, BATTERY TERMINAL
main28226-54340i199810-201007
main28226-66060i199810-201007
28226ASTARTER KIT, MOTOR TERMINAL
main28226-72010i199810-201007
28228ROLLER, STARTER IDLE GEAR CLUTCH
main28228-26040i199810-201007
28229RETAINER, STARTER IDLE GEAR
main28229-74070i199810-201007
28235PLUNGER, MAGNET SWITCH
main28235-54380i199810-201007
28252GEAR, STARTER IDLE
main28254-64130i199810-201007
9009900253
9009900271
9009904453
9009904475
9009905129
9009905251
9009912009
9009914064
9017908204
9161261060

31 parts on this diagram · 1 diagram in section
