VACUUM PIPING

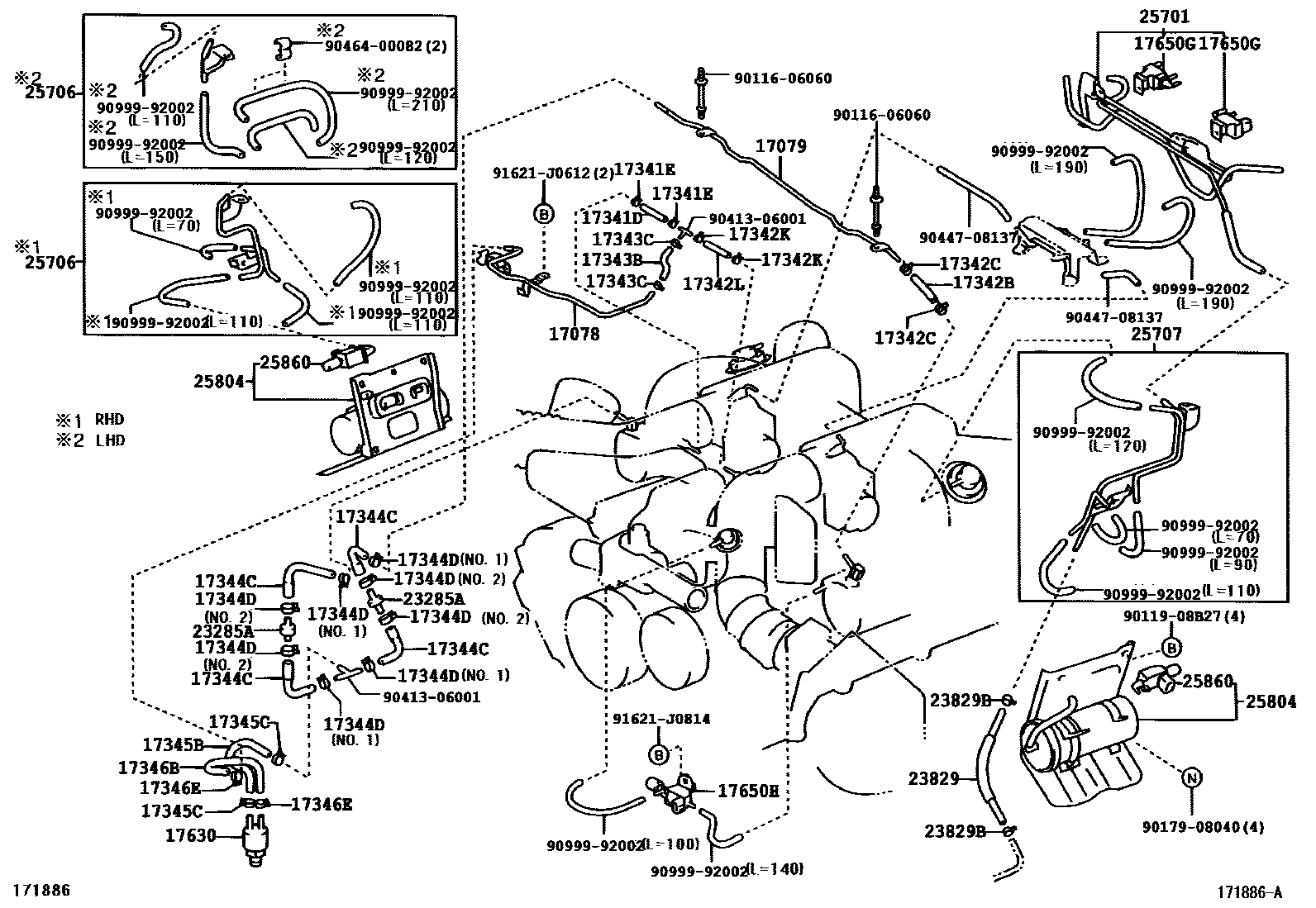

Parts diagram
17078PIPE SUB-ASSY, IDLE UP, NO.1
main17078-32010i199810-200606
main17078-32011i200607
17079PIPE SUB-ASSY, IDLE UP, NO.2
main17079-32010i199810
17341DHOSE, NO.1(FOR IDLE-UP)
main17341-32010i199810
17341ECLIP, NO.1(FOR IDLE-UP HOSE)
main96132-51000i199810
17342BHOSE, NO.2(FOR IDLE-UP)
main17342-32020i199810
17342CCLIP, NO.2(FOR IDLE-UP HOSE)
main96132-51000i199810
17342KCLIP(FOR VACUUM HOSE)
main96132-51000i199810
17342LHOSE, AIR, NO.2
main17342-32020i199810
17343BHOSE, NO.3(FOR IDLE-UP)
main17343-32020i199810
17343CCLIP, NO.3(FOR IDLE-UP HOSE)
main96132-51000i199810
17344CHOSE, NO.4(FOR IDLE-UP)
main17344-32010i199810
17344DCLIP, NO.4(FOR IDLE-UP HOSE)
main90467-12039i199810
NO.2
main96132-51000i199810
NO.1
17345BHOSE, NO.5(FOR IDLE-UP)
main17345-32010i199810
17345CCLIP, NO.5(FOR IDLE-UP HOSE)
main96132-51000i199810
17346BHOSE, AIR, NO.6
main17346-32010i199810
17346ECLIP(FOR AIR HOSE NO.6)
main96132-51000i199810
17630VALVE ASSY, AIR CONTROL
main17630-16040i199810-201701
17650GVALVE, DUTY VACUUM SWITCHING
main90910-12158i199810
17650HVALVE, VACUUM SWITCHING
main90910-12014i199810
23285AVALVE, CHECK, NO.1
main90917-10079i199810
23829HOSE, FUEL VAPOR FEED, NO.3
main23829-32010i199810-201701
23829BCLIP(FOR FUEL VAPOR FEED HOSE)
main96132-40700i199810-201701
25701VALVE SET, EMISSION CONTROL
main25701-32010i199810
main25701-32020i199810
25706PIPE SUB-ASSY, VACUUM TRANSMITTING, NO.1
main25706-32010i199810
main25706-32020i199810
25707PIPE SUB-ASSY, VACUUM TRANSMITTING, NO.2
main25707-32010i199810
25804VALVE SET, VACUUM CONTROL
main25804-32010i199810
25860VALVE ASSY, VACUUM SWITCHING, NO.1
main25860-46010i199810
9011606060
9011908B27
9017908040
9041306001
9044708137
9046400082
9099992002
91621J0612
91621J0814

36 parts on this diagram · 1 diagram in section
