REAR DOOR LOCK & HANDLE

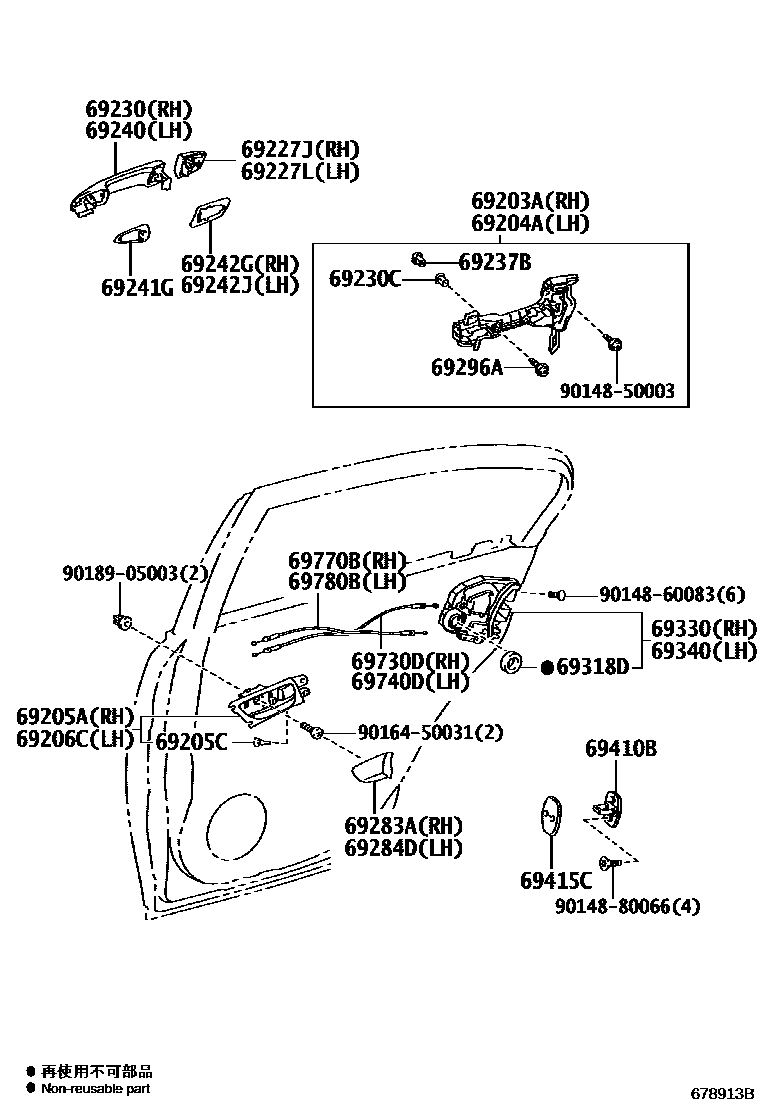

Parts diagram
69203AFRAME SUB-ASSY, REAR DOOR OUTSIDE HANDLE, RH
main69203-30071i201510-201704
main69203-30072i201705-201804
69204AFRAME SUB-ASSY, REAR DOOR OUTSIDE HANDLE, LH
main69204-30071i201510-201704
main69204-30072i201705-201804
69205AHANDLE SUB-ASSY, REAR DOOR INSIDE, RH
main69270-30050i201510-201804
69205CCUSHION(FOR REAR DOOR INSIDE HANDLE)
main90541-04014×2i201510-201804
69206CHANDLE SUB-ASSY, REAR DOOR INSIDE, LH
main69280-30070i201510-201804
69227JCOVER, REAR DOOR OUTSIDE HANDLE, RH
main69227-48010-A2i201510-201804
WHITE NOVA GF.,083
main69227-48010-B0i201609-201804
DK.GRAY MC.,1G0
main69227-48010-B4i201510-201609
MERCURY GRAY MC.,1H9
main69227-48010-B5i201510-201804
SONIC SILVER,1J2
main69227-48010-B7i201510-201804
SONIC TITANIUM,1J7
main69227-48010-C3i201510-201804
GRAPHITE BLACK GF.,223
main69227-48010-D0i201510-201804
RED MC.CS.,3R1
main69227-48010-E5i201510-201709
LAVA ORANGE CS.,4W7
main69227-48010-J6i201510-201804
HEAT BLUE CONTRAST LAYERI,8X1
69227LCOVER, REAR DOOR OUTSIDE HANDLE, LH
main69228-48010-A2i201510-201804
WHITE NOVA GF.,083
main69228-48010-B0i201609-201804
DK.GRAY MC.,1G0
main69228-48010-B4i201510-201609
MERCURY GRAY MC.,1H9
main69228-48010-B5i201510-201804
SONIC SILVER,1J2
main69228-48010-B7i201510-201804
SONIC TITANIUM,1J7
main69228-48010-C3i201510-201804
GRAPHITE BLACK GF.,223
main69228-48010-D0i201510-201804
RED MC.CS.,3R1
main69228-48010-E5i201510-201709
LAVA ORANGE CS.,4W7
main69228-48010-J6i201510-201804
HEAT BLUE CONTRAST LAYERI,8X1
69230HANDLE ASSY, REAR DOOR OUTSIDE, RH
main69210-76010-A2supersedes 69210-48040-A2i201510-201804
DOOR OUTSIDE HANDLE-BODY COLOR (SMARTLESS),WHITE NOVA GF.,083
main69210-76010-B1supersedes 69210-48040-B4i201510-201609
DOOR OUTSIDE HANDLE-BODY COLOR (SMARTLESS),MERCURY GRAY MC.,1H9
main69210-76010-B2supersedes 69210-48040-B0i201609-201804
DOOR OUTSIDE HANDLE-BODY COLOR(L/SMART)+KEY CYLINDER PROTECT,DK.GRAY MC.,1G0
main69210-76010-B5supersedes 69210-48040-B7i201510-201804
DOOR OUTSIDE HANDLE-BODY COLOR(L/SMART)+KEY CYLINDER PROTECT,SONIC TITANIUM,1J7
main69210-76010-B6supersedes 69210-48040-B5i201510-201804
DOOR OUTSIDE HANDLE-BODY COLOR(L/SMART)+KEY CYLINDER PROTECT,SONIC SILVER,1J2
main69210-76010-C3supersedes 69210-48040-C3i201510-201804
DOOR OUTSIDE HANDLE-BODY COLOR(L/SMART)+KEY CYLINDER PROTECT,GRAPHITE BLACK GF.,223
main69210-76010-D0supersedes 69210-48040-D0i201510-201804
DOOR OUTSIDE HANDLE-BODY COLOR(L/SMART)+KEY CYLINDER PROTECT,RED MC.CS.,3R1
main69210-76010-E3supersedes 69210-48040-E5i201510-201709
DOOR OUTSIDE HANDLE-BODY COLOR (SMARTLESS),LAVA ORANGE CS.,4W7
main69210-76010-J5supersedes 69210-48040-J6i201510-201804
DOOR OUTSIDE HANDLE-BODY COLOR (SMARTLESS),HEAT BLUE CONTRAST LAYERI,8X1
69230CBUSH(FOR REAR DOOR OUTSIDE HANDLE)
main69239-30010×2i201510-201804
69237BNUT, REAR DOOR HANDLE
main69237-30010×2i201510-201804
69240HANDLE ASSY, REAR DOOR OUTSIDE, LH
main69220-76010-A2supersedes 69220-48040-A2i201510-201804
DOOR OUTSIDE HANDLE-BODY COLOR (SMARTLESS),WHITE NOVA GF.,083
main69220-76010-B1supersedes 69220-48040-B4i201510-201609
DOOR OUTSIDE HANDLE-BODY COLOR (SMARTLESS),MERCURY GRAY MC.,1H9
main69220-76010-B2supersedes 69220-48040-B0i201609-201804
DOOR OUTSIDE HANDLE-BODY COLOR(L/SMART)+KEY CYLINDER PROTECT,DK.GRAY MC.,1G0
main69220-76010-B5supersedes 69220-48040-B7i201510-201804
DOOR OUTSIDE HANDLE-BODY COLOR(L/SMART)+KEY CYLINDER PROTECT,SONIC TITANIUM,1J7
main69220-76010-B6supersedes 69220-48040-B5i201510-201804
DOOR OUTSIDE HANDLE-BODY COLOR(L/SMART)+KEY CYLINDER PROTECT,SONIC SILVER,1J2
main69220-76010-C3supersedes 69220-48040-C3i201510-201804
DOOR OUTSIDE HANDLE-BODY COLOR(L/SMART)+KEY CYLINDER PROTECT,GRAPHITE BLACK GF.,223
main69220-76010-D0supersedes 69220-48040-D0i201510-201804
DOOR OUTSIDE HANDLE-BODY COLOR(L/SMART)+KEY CYLINDER PROTECT,RED MC.CS.,3R1
main69220-76010-E3supersedes 69220-48040-E5i201510-201709
DOOR OUTSIDE HANDLE-BODY COLOR (SMARTLESS),LAVA ORANGE CS.,4W7
main69220-76010-J5supersedes 69220-48040-J6i201510-201804
DOOR OUTSIDE HANDLE-BODY COLOR (SMARTLESS),HEAT BLUE CONTRAST LAYERI,8X1
69241GPAD, REAR DOOR OUTSIDE HANDLE, FRONT
main69241-48030i201510-201804
RH
main69242-48030i201510-201804
LH
69242GPAD, REAR DOOR OUTSIDE HANDLE, REAR
main69241-48050i201510-201804
69242JPAD, REAR DOOR OUTSIDE HANDLE, REAR LH
main69242-48050i201510-201804
69283APLUG, REAR DOOR INSIDE HANDLE BEZEL, RH
main69283-30050-C0i201510-201804
BLACK,TRIM1#,2#,3#
69284DPLUG, REAR DOOR INSIDE HANDLE BEZEL, LH
main69284-30050-C0i201510-201804
BLACK,TRIM1#,2#,3#
69296ASCREW, DOOR INSIDE HANDLE
main69296-30010×2i201510-201804
69318DSEAL, DOOR LOCK WIRING HARNESS
main69318-51010×2i201510-201804
69330LOCK ASSY, REAR DOOR, RH
main69050-12410i201510-201804
69340LOCK ASSY, REAR DOOR, LH
main69060-12410i201510-201804
69410BPLATE ASSY, REAR DOOR LOCK STRIKER
main69410-30060×2i201510-201804
69415CCOVER, DOOR LOCK STRIKER, REAR
main69415-60020×2i201510-201804
69730DCABLE ASSY, REAR DOOR LOCK REMOTE CONTROL, RH
main69730-30180i201510-201804
69740DCABLE ASSY, REAR DOOR LOCK REMOTE CONTROL LH
main69730-30180i201510-201804
69770BCABLE ASSY, REAR DOOR INSIDE LOCKING, RH
main69770-30320i201510-201804
69780BCABLE ASSY, REAR DOOR INSIDE LOCKING, LH
main69770-30320i201510-201804
9014850003
9014860083
9014880066
9016450031
9018905003

31 parts on this diagram · 1 diagram in section
