BRAKE PEDAL & BRACKET

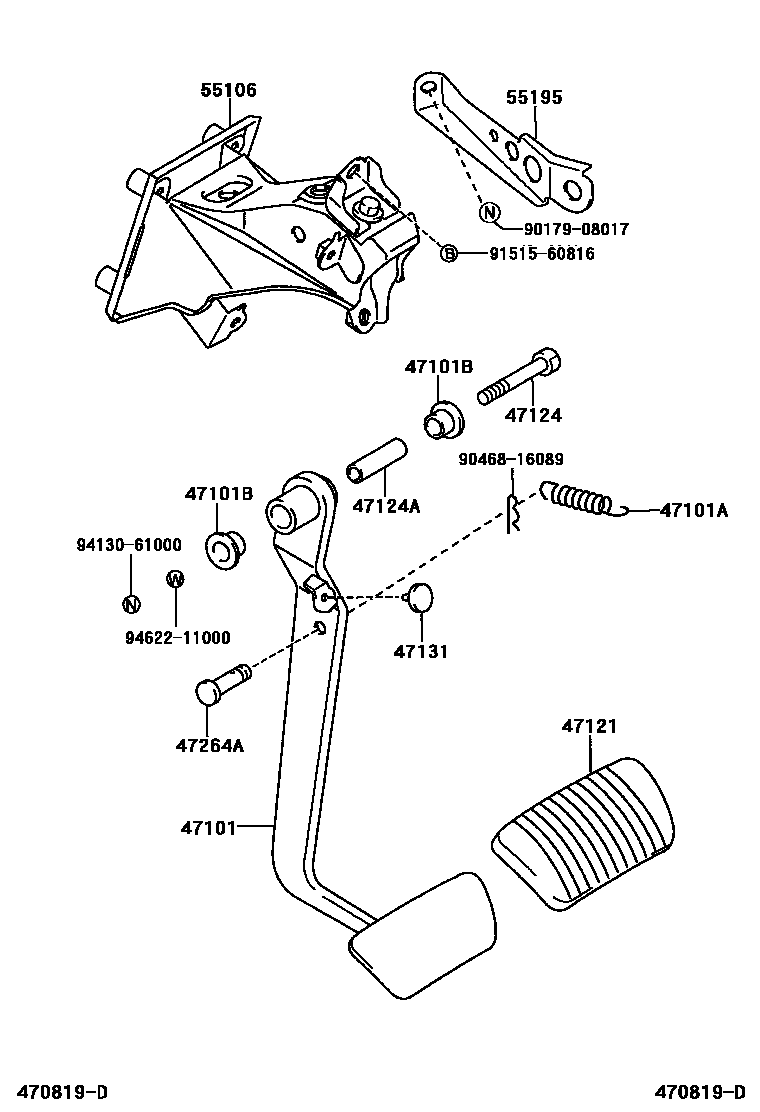

Parts diagram
47101PEDAL SUB-ASSY, BRAKE
main47101-30440i199708-200007
main47101-30441i200007
main47101-30450i199708-200007
main47101-30451i200007
47101ASPRING(FOR BRAKE PEDAL RETURN)
main90905-07007i199708
47101BBUSH(FOR BRAKE PEDAL)
main90386-13015i199708
47121PAD, BRAKE PEDAL
main47121-50010i199708-200008
main47121-50020i200008
47124SHAFT, BRAKE PEDAL
main90101-10015i199708
47124ACOLLAR(FOR BRAKE PEDAL SHAFT)
main90387-10003i199708
47131CUSHION(FOR STOP LAMP SWITCH)
main90541-06036i199708
47264APIN(FOR PUSH ROD)
main90249-10064i199708
55106SUPPORT SUB-ASSY, BRAKE PEDAL
main55106-30320i199708-199910
main55106-30321i199910-200009
main55106-30322i200009-200501
main55106-30330i199708-199910
main55106-30331i199910-200009
main55106-30332i200009-200501
55195STAY, PEDAL BRACKET, NO.1
main55195-30090i199708
main55195-30100i199708
9017908017
9046816089
9151560816
9413061000
9462211000

15 parts on this diagram · 1 diagram in section
