FUEL TANK & TUBE

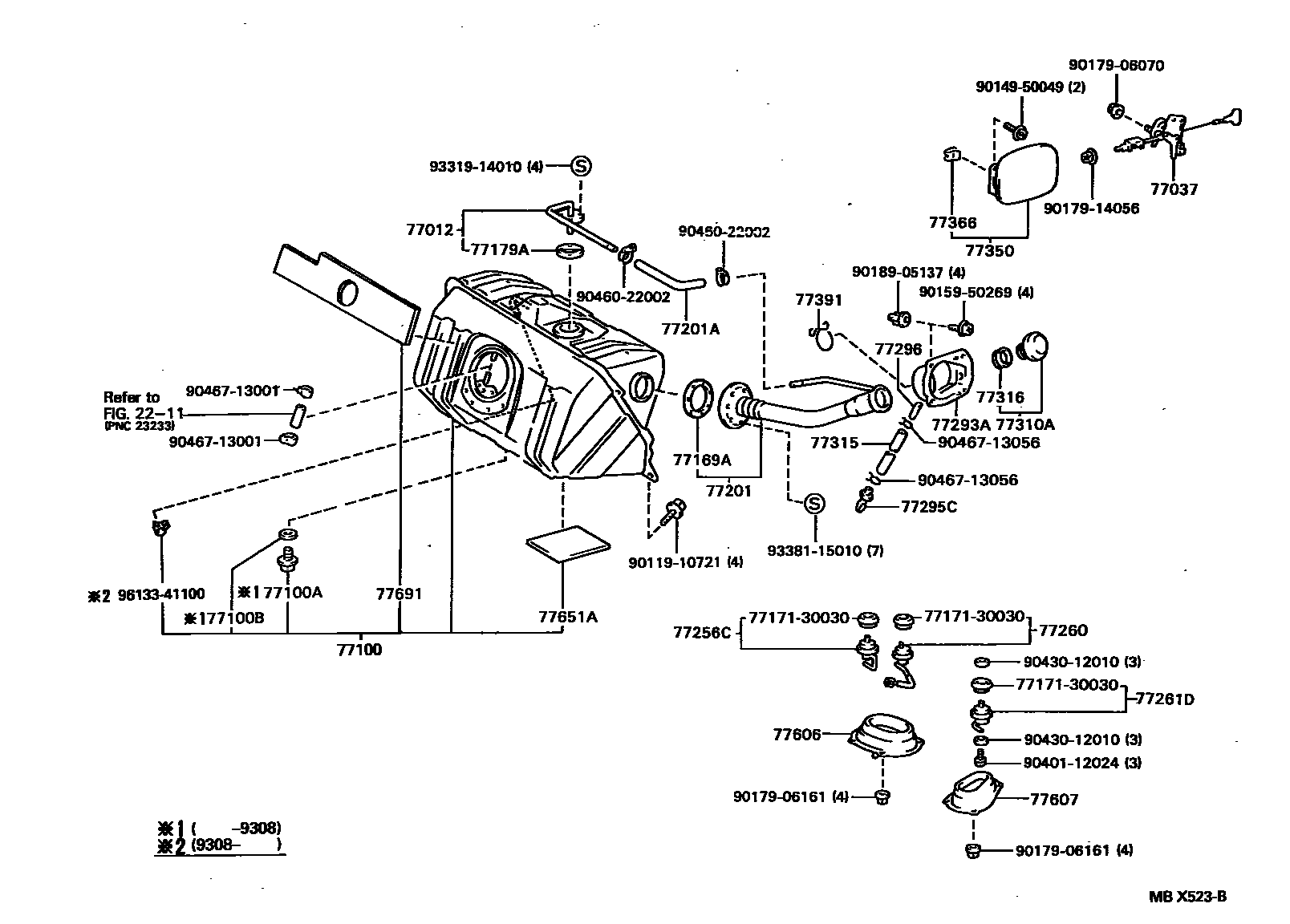

Parts diagram
2211
77012TUBE SUB-ASSY, FUEL TANK BREATHER
main77012-30080i¥4,410199303-199708
77037LOCK SUB-ASSY, FUEL FILLER OPENING LID
main77030-30050i¥8,900199303-199708
77100TANK ASSY, FUEL
main77001-30430i¥52,400199308-199708
main77001-30440i¥52,200199303-199308
sub77001-30430¥52,400
77100APLUG(FOR FUEL TANK)
main90105-12116i¥110199303-199308
77100BGASKET(FOR FUEL TANK)
main90430-12245i¥160199303-199308
77169AGASKET, FUEL SUCTION TUBE SET
main77169-14010i¥230199303-199708
77179AGASKET, FUEL TANK BREATHER TUBE
main77179-20040i¥260199303-199708
77201PIPE SUB-ASSY, FUEL TANK INLET
main77201-30260i¥10,100199303-199708
main77201-30320i¥11,200199308-199708
77201AHOSE, FUEL, NO.1(FOR FUEL TANK INLET PIPE)
main95311-13026i¥410199303-199708
L=260
77256CTUBE, FUEL RETURN, NO.2
main77208-30040i¥2,590199303-199708
77260HOSE ASSY, FUEL MAIN
main77260-30010i¥2,960199303-199708
77261DTUBE, FUEL TANK TO CANISTER
main77028-30081i¥1,400199303-199708
77293ASHIELD, FUEL TANK FILLER PIPE, NO.3
main77293-30020i¥5,100199303-199708
77295CGROMMET, FUEL TUBE
main77295-50010i¥370199303-199708
77296PLATE, FUEL TUBE GROMMET SUPPORT
main77296-30030i¥170199303-199708
77310ACAP ASSY, FUEL TANK
main77310-16011i¥2,790199303-199708
sub77310-12140¥2,790
77315HOSE, FUEL FILLER OPENING
main77217-30070i¥810199303-199708
77316GASKET, FUEL TANK CAP
main77316-16010i¥660199303-199708
77350LID ASSY, FUEL FILLER OPENING
main77350-30250i¥3,670199303-199708
77366SPRING, FUEL FILLER OPENING LID HINGE
main77366-30030i¥100199510-199708
main77366-35010i¥130199303-199510
77391RING, FUEL INLET BOX
main77391-30010i¥340199303-199708
77606PROTECTOR SUB-ASSY, FUEL TANK, NO.1
main77606-30150i¥1,820199303-199708
77607CASE SUB-ASSY, FUEL TANK COVER VENT, LH
main77607-30010i¥1,340199303-199708
77651ACUSHION, FUEL TANK, NO.1
main77651-30080i¥380199303-199708
77691SHEET, FUEL TANK SILENCER, UPPER NO.1
main77691-30040i¥650199303-199708
7717130030GASKET, FUEL TANK TUBE, NO.1
main77171-30030¥270
9011910721
main90119-10721¥240
9014950049
main90149-50049¥120
9015950269
main90159-50269¥70
9017906070
main90179-06070¥180
9017906161
main90179-06161¥70
9017914056
main90179-14056¥120
9018905137
main90189-05137¥80
9040112024
main90401-12024¥440
9043012010
main90430-12010¥200
9046022002
main90460-22002¥530
9046713001
main90467-13001¥230
9046713056
main90467-13056¥230
9331914010
main93319-14010¥70
9338115010
main93381-15010¥60
9613341100
main96133-41100¥140

42 parts on this diagram · 2 diagrams in section
