REAR DRUM BRAKE WHEEL CYLINDER & BACKING PLATE

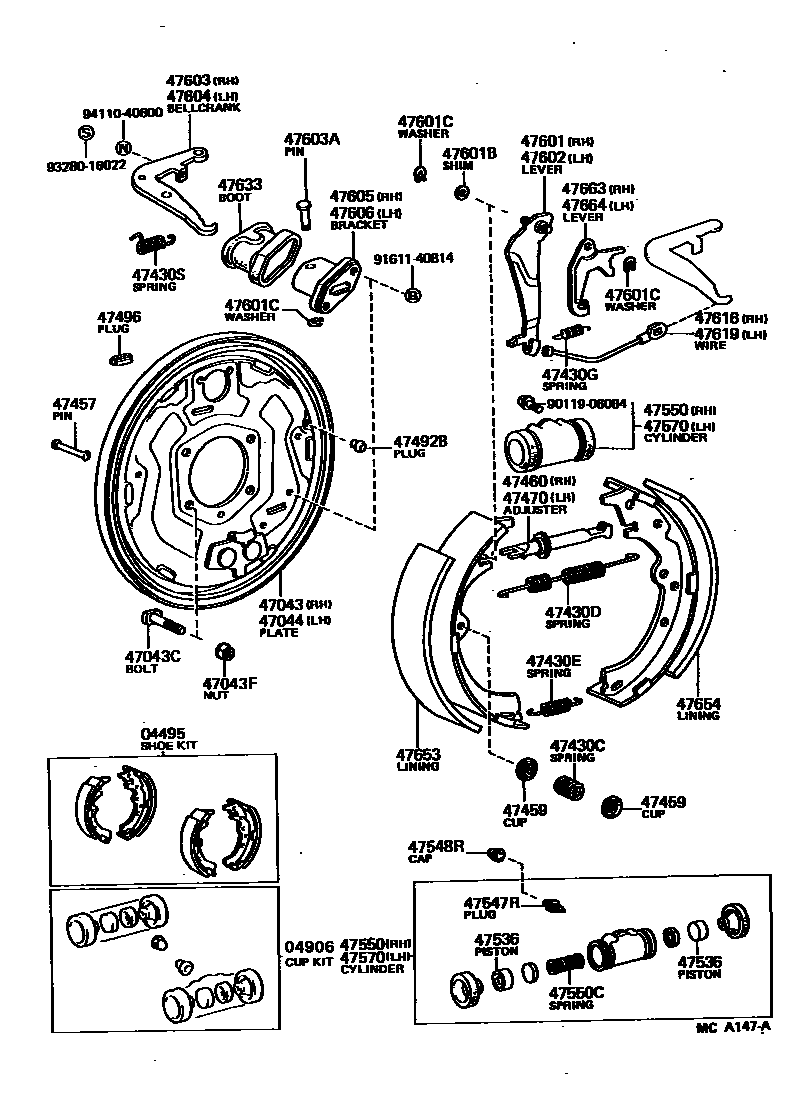

Parts diagram
04495SHOE KIT, REAR BRAKE
main04495-30050i198308-198708
04906CUP KIT, REAR WHEEL CYLINDER
main04906-30080i198308-198708
main04906-30100i198308-198708
47043PLATE SUB-ASSY, BRAKE BACKING, REAR RH
main47043-30110i198308-198708
47043CBOLT(FOR BACKING PLATE TO REAR AXLE HOUSING SETTING)
main42184-30021i198308-198708
*10-1.25PX45-20
47043FNUT(FOR BACKING PLATE TO REAR AXLE HOUSING SETTING)
main90179-10030i198308-198708
47044PLATE SUB-ASSY, BRAKE BACKING, REAR LH
main47044-30120i198308-198708
47430CSPRING(FOR REAR BRAKE SHOE HOLD DOWN)
main90501-20756i198308-198708
47430DSPRING, TENSION(FOR REAR BRAKE SHOE RETURN)
main90506-23003i198308-198708
47430ESPRING, TENSION(FOR REAR BRAKE SHOE RETURN)
main90506-20005i198308-198708
47430GSPRING, TENSION(FOR REAR BRAKE AUTOMATIC ADJUST LEVER)
main90506-12480i198308-198708
47430SSPRING, TENSION(FOR PARKING BRAKE SHOE STRUT)
main90506-18004i198308-198708
47457PIN, SHOE HOLD DOWN SPRING(FOR REAR BRAKE)
main47447-30020i198308-198708
47459CUP, SHOE HOLD DOWN SPRING(FOR REAR BRAKE)
main47449-30020i198308-198708
47460ADJUSTER ASSY, SHOE, RH(FOR REAR BRAKE)
main47061-30020i198308-198708
47470ADJUSTER ASSY, SHOE, LH(FOR REAR BRAKE)
main47062-30020i198308-198708
47492BPLUG, SHOE INSPECTION(FOR REAR BRAKE)
main47492-28010i198308-198708
47496PLUG, HOLE(FOR REAR BRAKE)
main47491-20011i198308-198708
47536PISTON, WHEEL BRAKE CYLINDER(FOR REAR BRAKE)
main47051-22020i198308-198708
main47051-22040i198308-198708
47547RPLUG, BLEEDER(FOR DRUM BRAKE, REAR)
main47547-20030i198308-198708
47548RCAP, BLEEDER PLUG(FOR DRUM BRAKE, REAR)
main31478-30010i198308-198708
47550CYLINDER ASSY, REAR WHEEL BRAKE(FOR RH, FRONT OR UPPER)
main47550-30120i198608-198708
main47550-30130i198608-198708
main47550-39215i198308-198608
main47550-39275i198308-198608
47550CSPRING, COMPRESSION(FOR REAR WHEEL BRAKE CYLINDER)
main47509-20010i198308-198708
main47509-22010i198308-198708
47570CYLINDER ASSY, REAR WHEEL BRAKE(FOR LH, FRONT OR UPPER)
main47550-30120i198608-198708
main47550-30130i198608-198708
main47550-39215i198308-198608
main47550-39275i198308-198608
47601LEVER SUB-ASSY, PARKING BRAKE SHOE, RH(FOR REAR BRAKE)
main47601-30020i198308-198708
47601BSHIM, REAR PARKING BRAKE SHOE LEVER
main90564-09001i198308-198708
T=0.2,T=0.2
main90564-09002i198308-198708
T=0.4,T=0.4
main90564-09003i198308-198708
T=0.5,T=0.5
main90564-09184i198308-198708
T=0.3,T=0.3
main90564-09185i198308-198708
T=0.6,T=0.6
main90564-09186i198308-198708
T=0.9,T=0.9
47601CWASHER, C(FOR REAR BRAKE)
main90213-06013i198308-198708
T=1.2,T=1.2
main90213-07010i198308-198708
T=1.6,T=1.6
47602LEVER SUB-ASSY, PARKING BRAKE SHOE, LH (FOR REAR BRAKE)
main47602-30020i198308-198708
47603BELLCRANK SUB-ASSY, PARKING BRAKE, RH(FOR REAR BRAKE)
main47624-30080i198308-198708
47603APIN, W/HOLE(FOR REAR BRAKE)
main90249-08068i198308-198708
47604BELLCRANK SUB-ASSY, PARKING BRAKE, LH (FOR REAR BRAKE)
main47627-30030i198308-198708
47605BRACKET SUB-ASSY, BELL CRANK, RH (FOR REAR BRAKE)
main47628-30040i198308-198708
47606BRACKET SUB-ASSY, BELL CRANK, LH (FOR REAR BRAKE)
main47629-30030i198308-198708
47616WIRE, PARKING BRAKE, RH
main47616-30040i198308-198708
47619WIRE, PARKING BRAKE, LH
main47616-30040i198308-198708
47633BOOT, PARKING BRAKE BELLCRANK
main47633-30030i198308-198708
RH
main47634-30020i198308-198708
LH
47653LINING, REAR BRAKE SHOE(FOR FRONT OR UPPER)
main47655-30050i198308-198708
47654LINING, REAR BRAKE SHOE(FOR REAR OR LOWER)
main47655-30050i198308-198708
47663LEVER, AUTOMATIC ADJUST, RH(FOR REAR BRAKE)
main47643-30010i198308-198708
47664LEVER, AUTOMATIC ADJUST, LH(FOR REAR BRAKE)
main47644-30010i198308-198708
9011906084
9161140814
9328016022
9411040600

43 parts on this diagram · 1 diagram in section
