HEADLAMP CLEANER

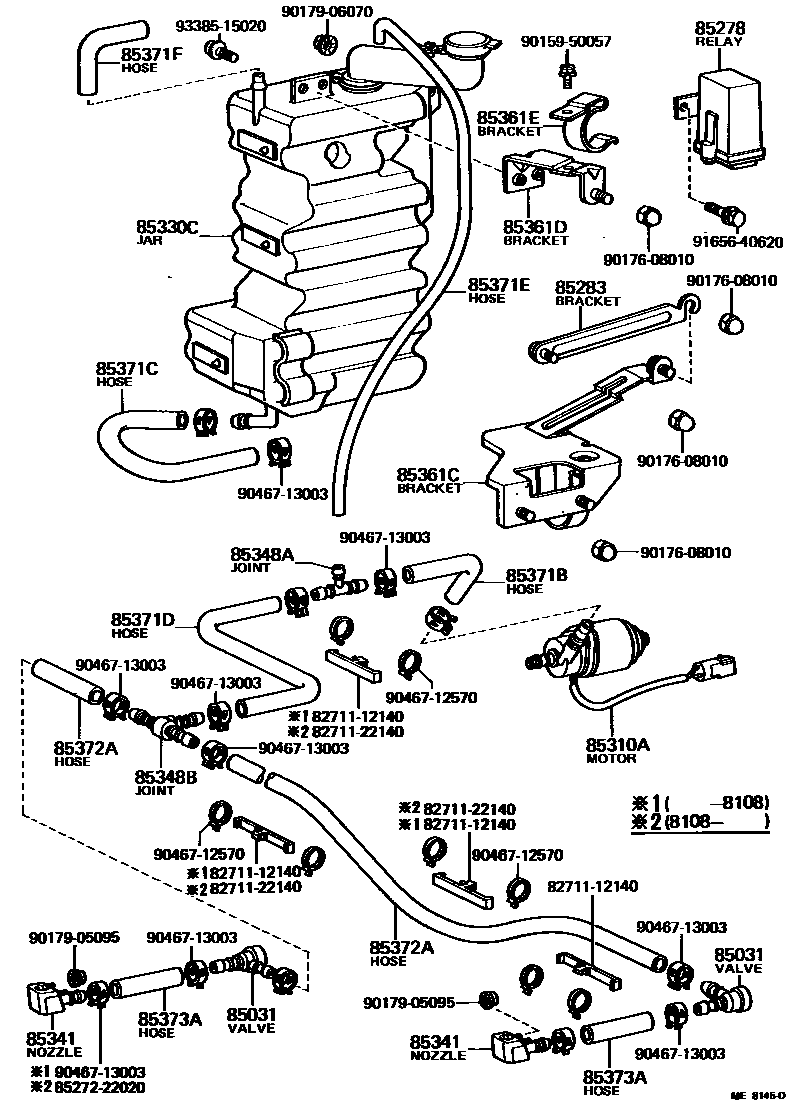

Parts diagram
85031VALVE, HEADLAMP CLEANER WASHER HOSE
main85031-30020i197909-198307
85278RELAY ASSY, HEADLAMP CLEANER CONTROL
main85276-12010i197909-198108
main85276-20020i198108-198307
85283BRACKET, HEADLAMP CLEANER WASHER
main85361-30140i197909-198307
85310AMOTOR AND PUMP ASSY, HEADLAMP CLEANER WASHER
main85310-10090i197909-198307
85330CJAR ASSY, HEADLAMP CLEANER WASHER
main85330-30130i197909-198307
85341NOZZLE, HEADLAMP CLEANER WASHER
main85035-30010i197909-198108
main85035-30011i198108-198307
85348AJOINT, HEADLAMP CLEANER HOSE, NO.1
main85352-20010i197909-198307
85348BJOINT, HEADLAMP CLEANER HOSE, NO.2
main85352-12010i197909-198307
85361CBRACKET, WASHER
main85361-30160i197909-198307
85361DBRACKET, HEADLAMP CLEANER, NO.2
main85361-30170i197909-198307
85361EBRACKET, HEADLAMP CLEANER, NO.3
main85361-30180i197909-198307
85371BHOSE, HEADLAMP CLEANER (FROM MOTOR TO JOINT)
main85271-20020i197909-198307
85371CHOSE, HEADLAMP CLEANER, NO.1
main85271-30020i197909-198211
main90445-14071i198211-198307
L=50
85371DHOSE, HEADLAMP CLEANER, NO.2
main85271-30010i197909-198307
85371EHOSE, HEADLAMP CLEANER, NO.3
main90446-07014i197909-198307
L=450
85371FHOSE, HEADLAMP CLEANER, NO.4
main85271-20020i197909-198307
85372AHOSE, HEADLAMP CLEANER (FROM JOINT TO JOINT OR NOZZLE)
main90445-14046i197909-198108
L=140
main90445-14070i197909-198108
L=1320(*H,L=1260)
85373AHOSE, HEADLAMP CLEANER WASHER (FROM JOINT TO NOZZLE)
main90445-14055i197909-198108
L=60
8271112140WIRE, FUSE TO FUSE(FOR COMBUSTION HEATER)
8271122140WIRE, FUSE TO FUSE(FOR COMBUSTION HEATER)
8527222020CABLE SUB-ASSY, HEADLAMP CLEANER, RH
9015950057
9017608010
9017905095
9017906070
9046712570
9046713003
9165640620
9338515020

29 parts on this diagram · 1 diagram in section
