FRONT DRUM BRAKE WHEEL CYLINDER & BACKING PLATE

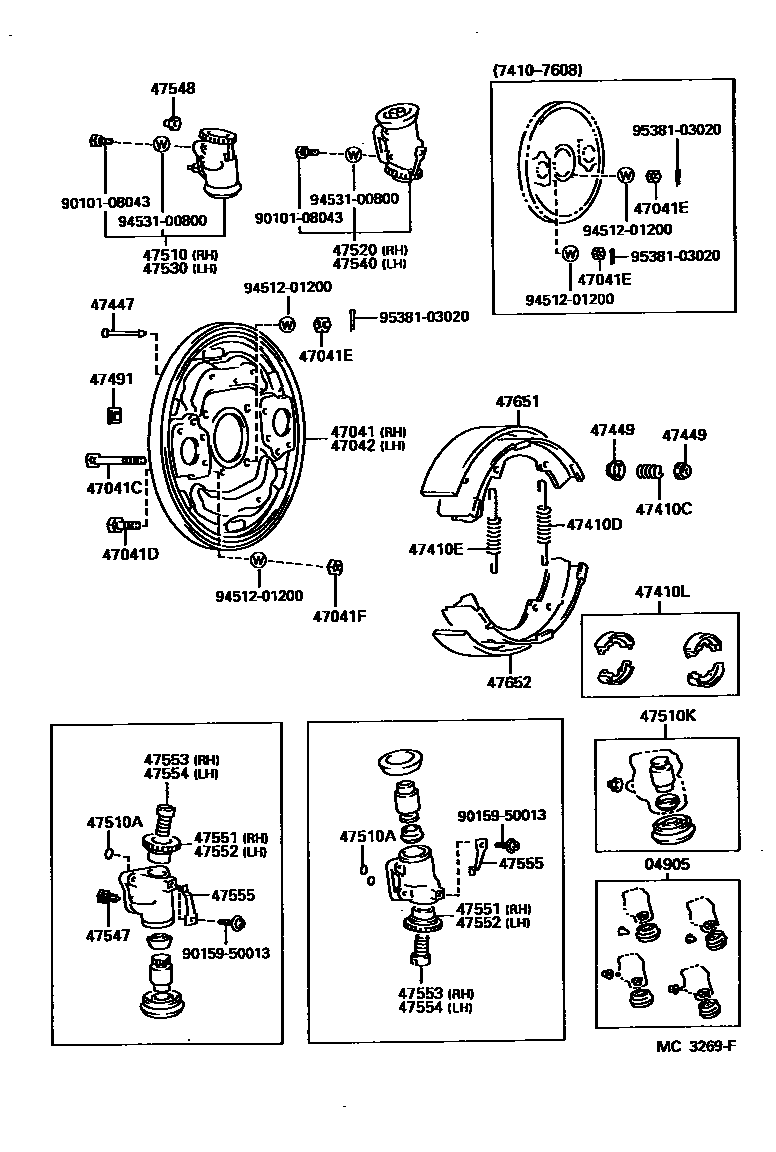

Parts diagram
04905CUP KIT, FRONT WHEEL CYLINDER
main04905-30030i197410-197908
47041PLATE SUB-ASSY, BRAKE BACKING, FRONT RH
main47041-30061i197410-197802
main47041-30070i197802-197908
47041CBOLT(FOR BACKING PLATE TO STEERING KNUCKLE ARM SETTING)
main90101-12013i197608-197908
12-1.25PX30-19
main90102-12062i197410-197608
12-1.25PX35-24
47041DBOLT(FOR BACKING PLATE TO STEERING KNUCKLE SETTING)
main90102-12044i197410-197908
12-1.25PX61.5-24
47041ENUT(FOR BACKING PLATE TO STEERING KNUCKLE ARM SETTING)
main94115-71200i197608-197908
main94145-71200i197410-197608
47041FNUT(FOR BACKING PLATE TO STEERING KNUCKLE SETTING)
main94115-71200i197608-197908
main94145-71200i197410-197608
47042PLATE SUB-ASSY, BRAKE BACKING, FRONT LH
main47042-30061i197410-197802
main47042-30070i197802-197908
47410CSPRING(FOR FRONT BRAKE SHOE HOLD DOWN)
main90501-20756i197410-197908
47410DSPRING, TENSION(FOR FRONT BRAKE SHOE RETURN)
main90506-23005i197604-197908
main90506-23301i197410-197604
47410ESPRING, TENSION(FOR FRONT BRAKE SHOE RETURN)
main90506-23005i197604-197908
main90506-23301i197410-197604
47410LSHOE KIT, FRONT BRAKE
main04494-30030i197410-197908
47447PIN, SHOE HOLD DOWN SPRING(FOR FRONT BRAKE)
main47447-22010i197410-197908
47449CUP, SHOE HOLD DOWN SPRING(FOR FRONT BRAKE)
main47449-20010i197410-197605
main47449-30020i197605-197908
47491PLUG, HOLE(FOR FRONT BRAKE)
main47491-35030i197410-197908
47510CYLINDER ASSY, FRONT WHEEL BRAKE, RH(FOR FRONT OR UPPER)
main47510-39105i197410-197908
47510ASEAT, UNION(FOR FRONT WHEEL BRAKE CYLINDER)
main90410-03015i197410-197908
47510KCYLINDER KIT, FRONT WHEEL
main04473-30030i197410-197908
47520CYLINDER ASSY, FRONT WHEEL BRAKE, RH(FOR REAR OR LOWER)
main47520-39075i197410-197908
47530CYLINDER ASSY, FRONT WHEEL BRAKE, LH(FOR FRONT OR UPPER)
main47530-39105i197410-197908
47540CYLINDER ASSY, FRONT WHEEL BRAKE, LH(FOR REAR OR LOWER)
main47540-39075i197410-197908
47547PLUG, BLEEDER(FOR FRONT DRUM BRAKE)
main47547-20030i197410-197908
47548CAP, BLEEDER PLUG(FOR DRUM BRAKE, FRONT)
main31478-30010i197410-197908
47551NUT, FRONT WHEEL CYLINDER ADJUSTING, RH(FOR FRONT BRAKE)
main47551-40010i197410-197908
47552NUT, FRONT WHEEL CYLINDER ADJUSTING, LH(FOR FRONT BRAKE)
main47552-40010i197410-197908
47553BOLT, FRONT WHEEL CYLINDER ADJUSTING, RH(FOR FRONT BRAKE)
main47553-30051i197410-197908
47554BOLT, FRONT WHEEL CYLINDER ADJUSTING, LH(FOR FRONT BRAKE)
main47554-30051i197410-197908
47555SPRING, ADJUSTER LOCK(FOR FRONT BRAKE)
main47555-30070i197410-197908
47651LINING, FRONT BRAKE SHOE(FOR FRONT OR UPPER)
main47651-30080i197410-197908
47652LINING, FRONT BRAKE SHOE(FOR REAR OR LOWER)
main47651-30080i197410-197908
9010108043
9015950013
9451201200
9453100800
9538103020

34 parts on this diagram · 1 diagram in section
