ALTERNATOR

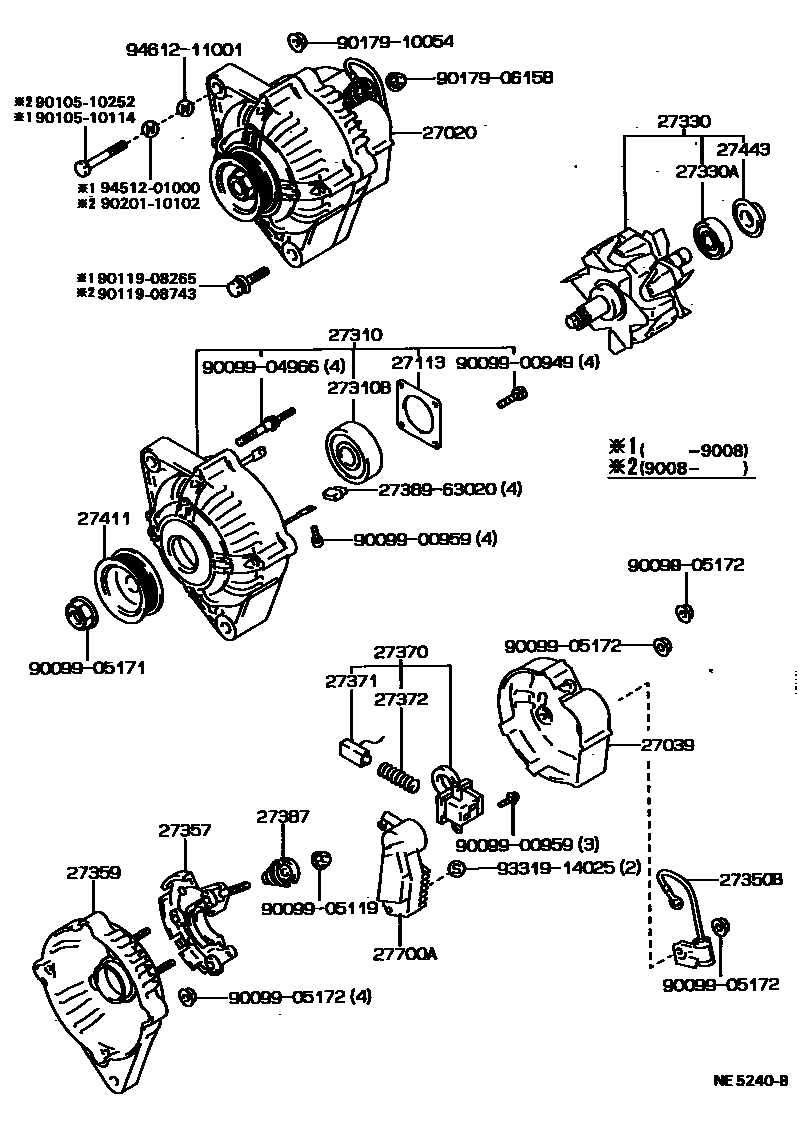

Parts diagram
27020ALTERNATOR ASSY
main27060-34040i198808-198906
12V 65A
main27060-35080i198906-199304
12V 65A
main27060-35160i199304-199608
12V 70A
main27060-42030i198808-199302
12V 80A
main27060-43220i198808-199302
12V 70A
main27060-54010i198808-198908
12V 70A
main27060-54080i198908-199302
12V 70A
main27060-70270i198808-199302
12V 70A
main27060-70290i198808-199201
12V 80A
main27060-70291i199201-199302
12V 80A
27039COVER, ALTERNATOR REAR END
main27039-15170i199108-199302
main27039-16310i199008-199302
main27039-42010i198808-199008
main27039-72010i198808-199302
main27039-73020i199304-199608
27113PLATE, BEARING RETAINER, ALTERNATOR
main27312-42010i198808-199302
main27312-64130i198808-199302
main27312-70200i198808-199302
main27312-72100i199304-199608
27310FRAME ASSY, DRIVE END, ALTERNATOR
main27310-35020i198808-198906
main27310-35150i198906-199304
main27310-35160i199304-199608
main27310-42010i198808-199101
main27310-43200i198808-199302
main27310-54370i198808-198908
main27310-54500i198908-199302
main27310-70100i198808-199302
main27310-74110i199008-199302
27310BBEARING(FOR ALTERNATOR DRIVE END FRAME)
main90099-10125i198808-198906
main90099-10160i198808-199101
main90099-10165i198808-199302
main90099-10178i198808-199302
main90099-10191i198808-199302
main90099-10192i199008-199302
main90099-10199i199304-199608
27330ROTOR ASSY, ALTERNATOR
main27330-35150i198906-199304
main27330-42010i198808-199012
main27330-43040i198808-198906
main27330-43200i198808-199302
main27330-64130i198808-199302
main27330-72101i198808-199608
main27330-76030i199012-199302
27330ABEARING(FOR ALTERNATOR ROTOR)
main90099-10116i198808-198906
main90099-10140i198808-199608
27350BCONDENSER, ALTERNATOR
main90099-52065i198808-198906
main90099-52095i198906-199304
main90099-52096i198808-198908
main90099-52100i198810-199302
main90099-52101i198901-199302
main90099-52115i198908-199302
27357HOLDER, ALTERNATOR, W/RECTIFIER
main27357-35150i198906-199304
main27357-42010i198808-199302
main27357-50040i199112-199302
main27357-63020i198808-199608
main27357-74050i198808-199302
27359FRAME, ALTERNATOR RECTIFIER END
main27359-16011i199304-199601
main27359-16012i199601-199608
main27359-16180i198808-199302
main27359-28030i198808-198906
main27359-35150i198906-199304
main27359-42010i198808-199302
main27359-43200i198808-199302
main27359-70260i198810-199302
27370HOLDER ASSY, ALTERNATOR BRUSH
main27370-16011i198808-198908
main27370-35060i199008-199608
main27370-42010i198808-199101
main27370-43200i198808-199302
main27370-54450i198908-199302
main27370-63021i198808-199008
main27370-75060i199101-199302
27371BRUSH, ALTERNATOR
main27371-31011i198808-198906
main27371-63020i198808-199008
main27371-70300i198908-199608
27372SPRING, ALTERNATOR BRUSH
main27372-31011i198808-198906
main27372-63020i199008-199608
main27372-72100i198808-199008
27387INSULATOR, TERMINAL
main27387-42020i198808-199302
main27387-70170i198808-199302
27411PULLEY, ALTERNATOR
main27411-26111i198808-198906
main27411-35062i199304-199608
main27411-35150i198906-199304
main27411-42010i198808-199302
main27411-42030i198808-199302
main27411-43200i198808-199302
main27411-70200i198808-199302
27443COVER, ALTERNATOR BEARING
main27443-63020i198808-199608
27700AREGULATOR ASSY, GENERATOR
main27700-10061i198808-199201
main27700-16010i198808-199201
main27700-35050i198906-199304
main27700-43010i198808-198906
main27700-50010i199105-199302
main27700-54050i199201-199302
main27700-66040i199304-199608
main27700-72080i198808-199302
main27700-76020i199109-199302
2738963020INSULATOR, TERMINAL
9009900949
9009900959
9009904966
9009905119
9009905171
9009905172
9010510114
9010510252
9011908265
9011908743
9017906158
9017910054
9020110102
9331914025
9451201000
9461211001

34 parts on this diagram · 8 diagrams in section
