HEADLAMP CLEANER

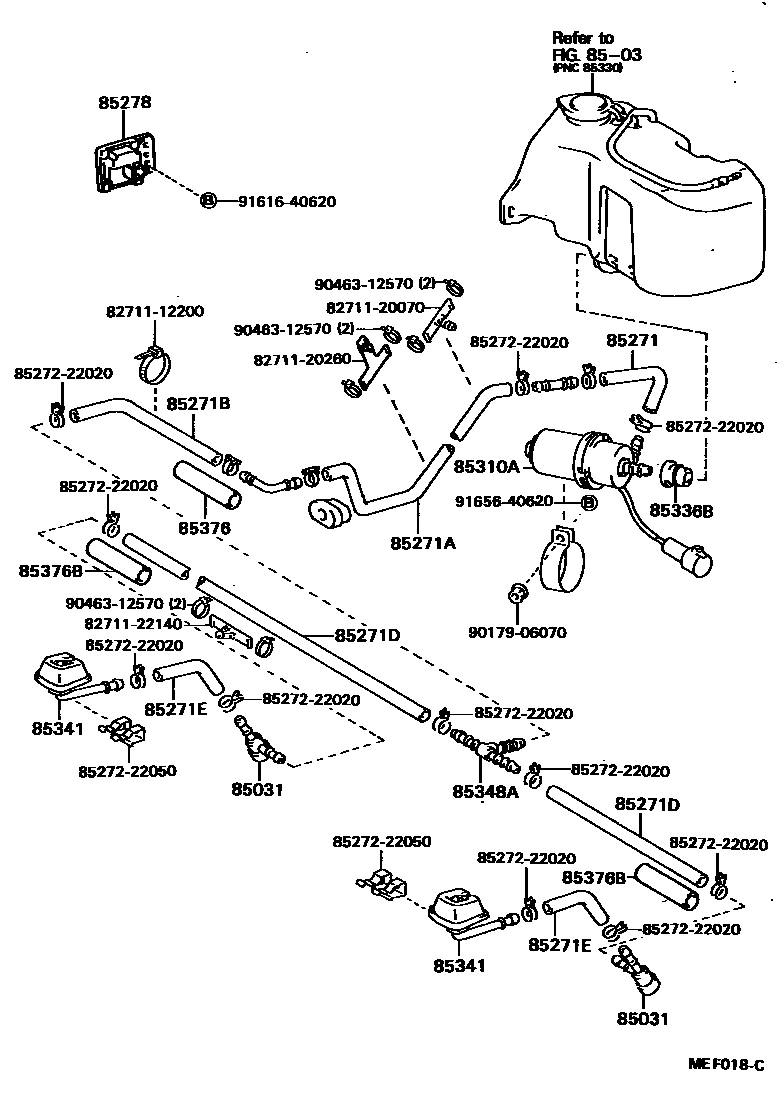

Parts diagram
8503
85031VALVE, HEADLAMP CLEANER WASHER HOSE
main85031-30020i198408-198608
85271HOSE, HEADLAMP CLEANER, NO.1
main85375-20190i198408-198608
L=90
main85375-22380i198408-198608
85271AHOSE, HEADLAMP CLEANER, NO.2
main85375-22100i198408-198608
L=760
main85378-22070i198408-198608
L=795
85271BHOSE, HEADLAMP CLEANER, NO.3
main85271-14020i198408-198608
main85375-22070i198408-198608
L=610
85271DHOSE, HEADLAMP CLEANER, NO.5
main85376-10150i198408-198608
*H,L=750,L=750
main85376-16020i198408-198608
L=260
85271EHOSE, HEADLAMP CLEANER, NO.6
main85271-22020i198408-198608
85278RELAY ASSY, HEADLAMP CLEANER CONTROL
main85276-22070i198408-198608
85310AMOTOR AND PUMP ASSY, HEADLAMP CLEANER WASHER
main85310-22100i198408-198608
85336BPACKING, HEADLAMP CLEANER WASHER
main85336-10010i198408-198608
85341NOZZLE, HEADLAMP CLEANER WASHER
main85035-22120i198408-198608
85348AJOINT, HEADLAMP CLEANER HOSE, NO.1
main85352-12010i198408-198608
85376PROTECTOR, HEADLAMP CLEANER HOSE, NO.1
main85376-22140i198408-198608
85376BPROTECTOR, HEADLAMP CLEANER HOSE, NO.3
main85376-22140i198408-198608
8271112200WIRE, FUSE TO FUSE(FOR COMBUSTION HEATER)
8271120070WIRE, FUSE TO FUSE(FOR COMBUSTION HEATER)
8271120260WIRE, FUSE TO FUSE(FOR COMBUSTION HEATER)
8271122140WIRE, FUSE TO FUSE(FOR COMBUSTION HEATER)
8527222020CABLE SUB-ASSY, HEADLAMP CLEANER, RH
8527222050CABLE SUB-ASSY, HEADLAMP CLEANER, RH
9017906070
9046312570
9161640620
9165640620

24 parts on this diagram · 2 diagrams in section
