MANIFOLD

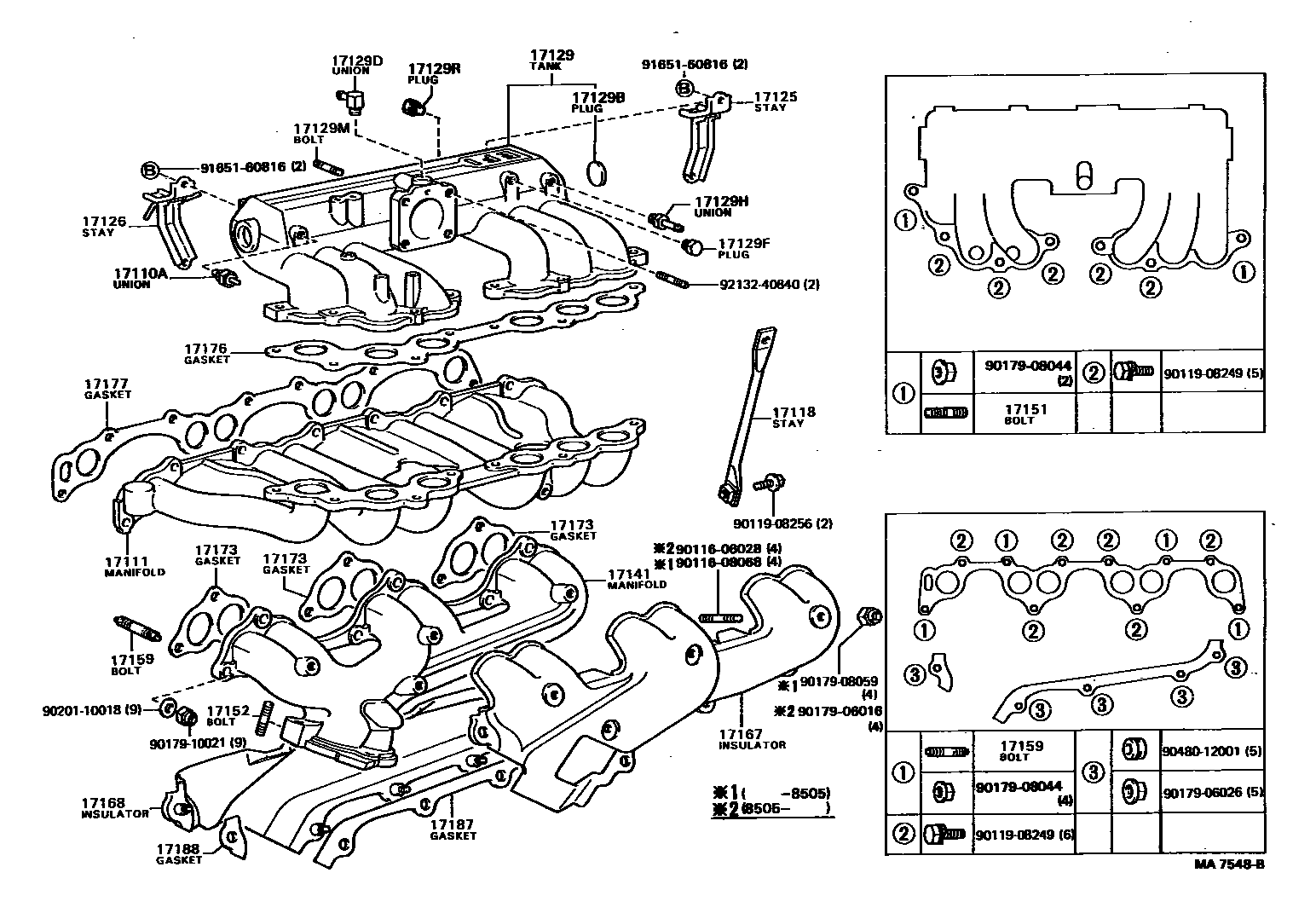

Parts diagram
17110AUNION, VACUUM HOSE
main90404-51045i198408-198808
main90406-04002i198408-198608
17111MANIFOLD, INTAKE
main17111-35040i198408-198808
main17111-43020i198408-198808
main17111-45080i198408-198808
main17111-70030i198408-198808
main17111-71020i198502-198808
main17120-88300i198408-198608
17118STAY, MANIFOLD
main17118-54011i198408-198608
main17118-70030i198408-198808
main17118-88301i198408-198608
17125STAY, SURGE TANK, NO.1
main17125-41021i198408-198808
main17125-43011i198408-198808
main17125-70010i198408-198808
17126STAY, SURGE TANK, NO.2
main17126-70010i198408-198808
main17126-70020i198408-198808
17129TANK, INTAKE AIR SURGE
main17109-41070i198408-198808
main17109-43040i198408-198808
main17109-43050i198508-198808
main17109-70030i198408-198808
17129BPLUG
main90072-34107i198408-198608
main90345-51006i198608-198808
main96411-11600i198408-198808
OD=16
main96411-43000i198408-198808
OD=30
17129DUNION, NO.2
main90407-52007i198408-198808
17129FPLUG, INTAKE MANIFOLD SUCTION HOLE
main90072-34107i198408-198608
main90344-53008i198508-198808
main90345-51006i198608-198808
main90345-51025i198408-198808
17129HUNION, NO.4
main90404-51026i198408-198808
17129MBOLT, STUD(FOR COLD START INJECTOR)
main92112-40616i198408-198808
17129RPLUG, W/HEAD TAPER SCREW(FOR INTAKE AIR SURGE TANK)
main90345-52001i198408-198808
17141MANIFOLD, EXHAUST
main17141-35100i198408-198808
main17141-35130i198606-198808
main17141-41070i198408-198410
main17141-43010i198408-198808
main17141-43020i198410-198808
main17141-54022i198408-198608
main17141-54040i198408-198808
main17141-70020i198408-198505
main17141-70021i198505-198808
main17141-70030i198408-198507
main17141-70031i198507-198608
main17141-71020i198502-198808
17151BOLT, STUD(FOR MANIFOLD TO CARBURETOR)
main90116-08051i198408-198808
main90116-08115i198408-198808
main92122-40835i198502-198808
17152BOLT, STUD(FOR MANIFOLD TO EXHAUST PIPE)
main90116-10058i198408-198808
L=46.5,S=14&20
main90116-10087i198408-198808
main90116-10088i198408-198808
L=47.4,S=14&22
17159BOLT, STUD(FOR MANIFOLD TO CYLINDER HEAD)
main90116-08020i198408-198808
INTAKE MANIFOLD
main90116-08053i198408-198504
INTAKE MANIFOLD
main90116-08115i198408-198808
INTAKE MANIFOLD
main90116-08172i198408-198808
INTAKE MANIFOLD
main90116-08201i198408-198808
INTAKE MANIFOLD
main90116-08220i198504-198808
INTAKE MANIFOLD
main90116-08224i198504-198608
INTAKE MANIFOLD
main90116-10024i198408-198808
EXHAUST MANIFOLD,LWR
main90116-10025i198408-198808
EXHAUST MANIFOLD
main90116-10025i198408-198808
EXHAUST MANIFOLD,UPR
main90116-10047i198408-198808
EXHAUST MANIFOLD
main90116-10061i198408-198608
EXHAUST MANIFOLD
main90116-10063i198502-198808
main90116-10063i198408-198608
EXHAUST MANIFOLD
main90116-10064i198408-198808
EXHAUST MANIFOLD,LWR
main90116-10067i198408-198808
EXHAUST MANIFOLD,UPR
main90116-10091i198408-198706
EXHAUST MANIFOLD
main90116-10141i198706-198808
EXHAUST MANIFOLD
main92132-60850i198408-198504
INTAKE MANIFOLD
17167INSULATOR, EXHAUST MANIFOLD HEAT, NO.1
main17107-41010i198408-198710
main17107-41011i198710-198808
main17107-54011i198408-198608
main17167-43010i198408-198601
main17167-43011i198601-198808
main17167-54040i198408-198411
main17167-54041i198411-198808
main17167-70011i198408-198505
main17167-70012i198505-198808
main17167-71020i198502-198808
main17167-88300i198408-198608
17168INSULATOR, EXHAUST MANIFOLD HEAT, NO.2
main17167-35070i198408-198808
W/HOT AIR INTAKE
main17167-35090i198408-198808
main17168-43010i198408-198808
main17168-54011i198408-198808
main17168-70010i198408-198808
main17168-88300i198408-198608
17173GASKET, EXHAUST MANIFOLD TO HEAD
main17173-35060i198408-198808
main17173-35060i198410-198508
SAUDI ARABIA SPEC
main17173-35060i198410-198606
SINGAPORE SPEC
main17173-35090i198410-198508
EXCL/SAUDI ARABIA
main17173-35090i198410-198606
main17173-43020i198408-198808
main17173-45030i198408-198808
main17173-54011i198408-198808
main17173-54020i198408-198608
main17173-70010i198408-198808
main17173-88300i198408-198608
17176GASKET, AIR SURGE TANK TO INTAKE MANIFOLD
main17176-41030i198408-198808
main17176-43020i198408-198808
main17176-70011i198408-198808
17177GASKET, INTAKE MANIFOLD TO HEAD, NO.1
main17177-35030i198508-198808
main17177-35030i198408-198508
SAUDI ARABIA SPEC
main17177-35030i198408-198705
SINGAPORE SPEC
main17177-35040i198408-198808
main17177-35040i198408-198508
EXCL/SAUDI ARABIA
main17177-41040i198408-198808
main17177-43010i198408-198808
main17177-54011i198408-198411
main17177-54012i198411-198808
main17177-70020i198408-198808
main17177-88300i198408-198508
main17177-88301i198508-198608
17187GASKET, HEAT INSULATOR, NO.1
main17187-70010i198408-198808
17188GASKET, HEAT INSULATOR, NO.2
main17188-70010i198408-198808
9011606028
9011608068
9011908249
9011908256
9017906016
9017906026
9017908044
9017908059
9017910021
9020110018
9048012001
9165160816
9213240840

36 parts on this diagram · 9 diagrams in section
