LUGGAGE COMPARTMENT DOOR & LOCK

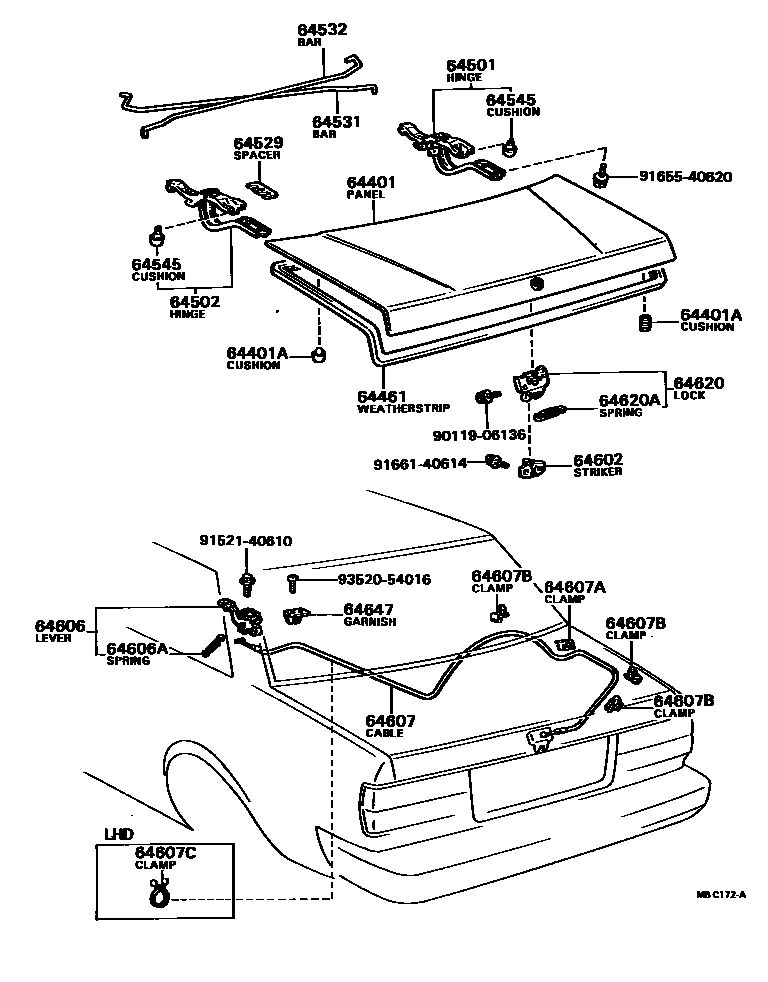

Parts diagram
64401PANEL SUB-ASSY, LUGGAGE COMPARTMENT DOOR
main64401-22150i198009-198407
main64401-22160i198107-198504
64401ACUSHION(FOR LUGGAGE COMPARTMENT DOOR PANEL)
main90541-09017i198012-198504
FR
main90541-09151i198009-198012
FR
main90541-15111i198009-198504
RR
64461WEATHERSTRIP, LUGGAGE COMPARTMENT DOOR
main64461-22100i198009-198504
64501HINGE SUB-ASSY, LUGGAGE COMPARTMENT DOOR, RH
main64510-22070i198009-198504
main64510-22080i198009-198407
64502HINGE SUB-ASSY, LUGGAGE COMPARTMENT DOOR, LH
main64520-22060i198009-198504
main64520-22070i198009-198407
64529SPACER, LUGGAGE COMPARTMENT DOOR HINGE
main64529-20010i198009-198504
64531BAR, LUGGAGE DOOR HINGE TORSION, RH
main64531-22070i198009-198407
main64531-22080i198009-198403
main64531-22190i198403-198504
64532BAR, LUGGAGE DOOR HINGE TORSION, LH
main64532-22070i198009-198407
main64532-22080i198009-198403
main64532-22190i198403-198504
64545CUSHION, LUGGAGE DOOR HINGE
main90541-07007i198009-198504
64602STRIKER SUB-ASSY, LUGGAGE COMPARTMENT DOOR LOCK
main64620-22030i198009-198504
64606LEVER SUB-ASSY, LUGGAGE DOOR LOCK OPEN
main64606-22040-01i198009-198208
BLACK,BLACK,TRIM2#
main64606-22040-02i198208-198504
DEEP MAROON,RED/MAROON,TRIM3#
main64606-22040-04i198009-198208
BLUE,BLUE,TRIM8#
main64606-22040-06i198009-198208
D-BROWN,BROWN,TRIM0#,4#
main64606-22040-06i198208-198504
D-BROWN,BROWN,TRIM4#
main64606-22040-14i198208-198504
BLUE,BLUE,TRIM8#
main64606-22050-01i198009-198208
BLACK,BLACK,TRIM2#
main64606-22050-02i198208-198407
DEEP MAROON,RED/MAROON,TRIM3#
main64606-22050-04i198009-198208
BLUE,BLUE,TRIM8#
main64606-22050-06i198208-198407
D-BROWN,BROWN,TRIM4#
main64606-22050-06i198009-198208
D-BROWN,BROWN,TRIM0#,4#
main64606-22050-14i198208-198407
BLUE,BLUE,TRIM8#
64606ASPRING, TENSION(FOR LUGGAGE DOOR LOCK OPEN LEVER)
main90506-09004i198009-198504
64607CABLE SUB-ASSY, LUGGAGE DOOR LOCK CONTROL
main64607-22040i198009-198504
main64607-22070i198009-198407
64607ACLAMP, NO.1(FOR LUGGAGE DOOR LOCK CONTROL CABLE)
main90463-05005i198009-198504
64607BCLAMP, NO.2(FOR LUGGAGE DOOR LOCK CONTROL CABLE)
main69749-12010i198009-198504
64607CCLAMP, NO.3(FOR LUGGAGE DOOR LOCK CONTROL CABLE)
main90464-00102i198009-198407
64620LOCK ASSY, LUGGAGE COMPARTMENT DOOR
main64610-12020i198009-198504
main64610-20030i198009-198504
W/TRUNK OPNER
64620ASPRING, TENSION(FOR LUGGAGE COMPARTMENT DOOR LOCK)
main90506-09001i198009-198504
64647GARNISH, LUGGAGE LOCK CONTROL LEVER
main64647-22020-01i198009-198208
BLACK,BLACK,TRIM2#
main64647-22020-04i198009-198208
BLUE,BLUE,TRIM8#
main64647-22020-06i198009-198208
D-BROWN,BROWN,TRIM0#,4#
main64648-22020-01i198009-198208
BLACK,BLACK,TRIM2#
main64648-22020-04i198009-198208
BLUE,BLUE,TRIM8#
main64648-22020-06i198009-198208
D-BROWN,BROWN,TRIM0#,4#
9011906136
9152140610
9165540620
9166140614
9352054016

24 parts on this diagram · 1 diagram in section
