HEADLAMP CLEANER

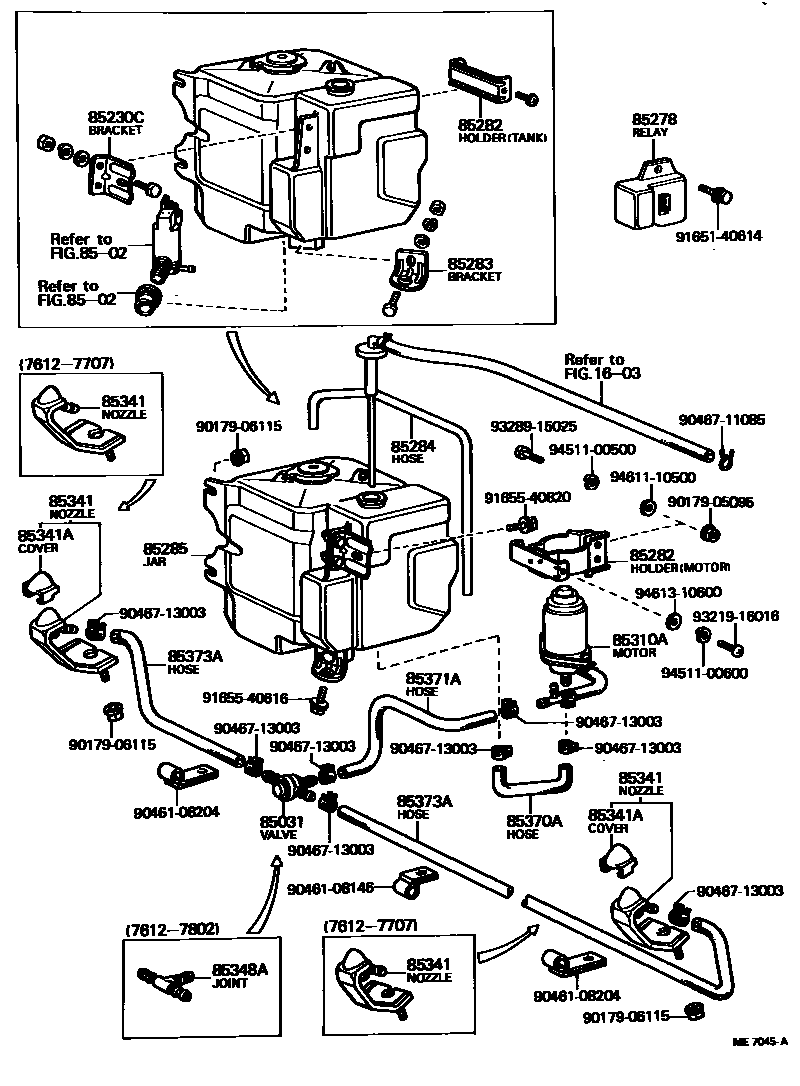

Parts diagram
1603
8502
85031VALVE, HEADLAMP CLEANER WASHER HOSE
main85031-12010i197802-198008
85230CBRACKET ASSY, HEADLAMP CLEANER
main85361-22110i197612-198008
85278RELAY ASSY, HEADLAMP CLEANER CONTROL
main85276-14010i197808-198008
main85276-22010i197612-197908
85282HOLDER ASSY, HEADLAMP CLEANER WASHER JAR
main85361-20090i197612-197802
FOR MOTOR
main85361-22100i197612-198008
FOR TANK
main85361-22130i197802-198008
FOR MOTOR
85283BRACKET, HEADLAMP CLEANER WASHER
main85361-22120i197612-198008
85284HOSE ASSY, HEADLAMP CLEANER WASHER
main90446-07002i197612-198008
85285JAR, HEADLAMP CLEANER WASHER
main85330-22060i197612-197710
main85330-22061i197710-197901
main85330-22062i197901-198008
85310AMOTOR AND PUMP ASSY, HEADLAMP CLEANER WASHER
main85310-12050i197612-197802
main85310-12090i197802-198008
85341NOZZLE, HEADLAMP CLEANER WASHER
main85035-22040i197612-197707
main85035-22041i197707-197802
main85044-22010i197802-198008
RH.
main85045-22010i197802-198008
LH.
85341ACOVER,HEADLAMP CLEANER WASHER NOZZLE
main85033-22020i197707-197802
85348AJOINT, HEADLAMP CLEANER HOSE, NO.1
main85352-12010i197612-197802
85370AHOSE ASSY, HEADLAMP CLEANER WASHER, NO.1
main85271-12010i197802-198008
main85343-22050i197612-197802
85371AHOSE, HEADLAMP CLEANER(FROM MOTOR TO JOINT)
main85343-12030i197612-197802
main90445-14022i197802-198008
L=640(*H,L=350)
85373AHOSE, HEADLAMP CLEANER WASHER (FROM JOINT TO NOZZLE)
main85343-22020i197612-197802
L=230
main85343-22030i197612-197802
L=1130
main90445-14039i197802-198008
L=220
main90445-14040i197802-198008
L=1060
9017905095
9017906115
9046108146
9046108204
9046711085
9046713003
9165140614
9165540616
9165540820
9321916016
9328915025
9451100500
9451100600
9461110500
9461310600

31 parts on this diagram · 1 diagram in section
