CLUTCH MASTER CYLINDER

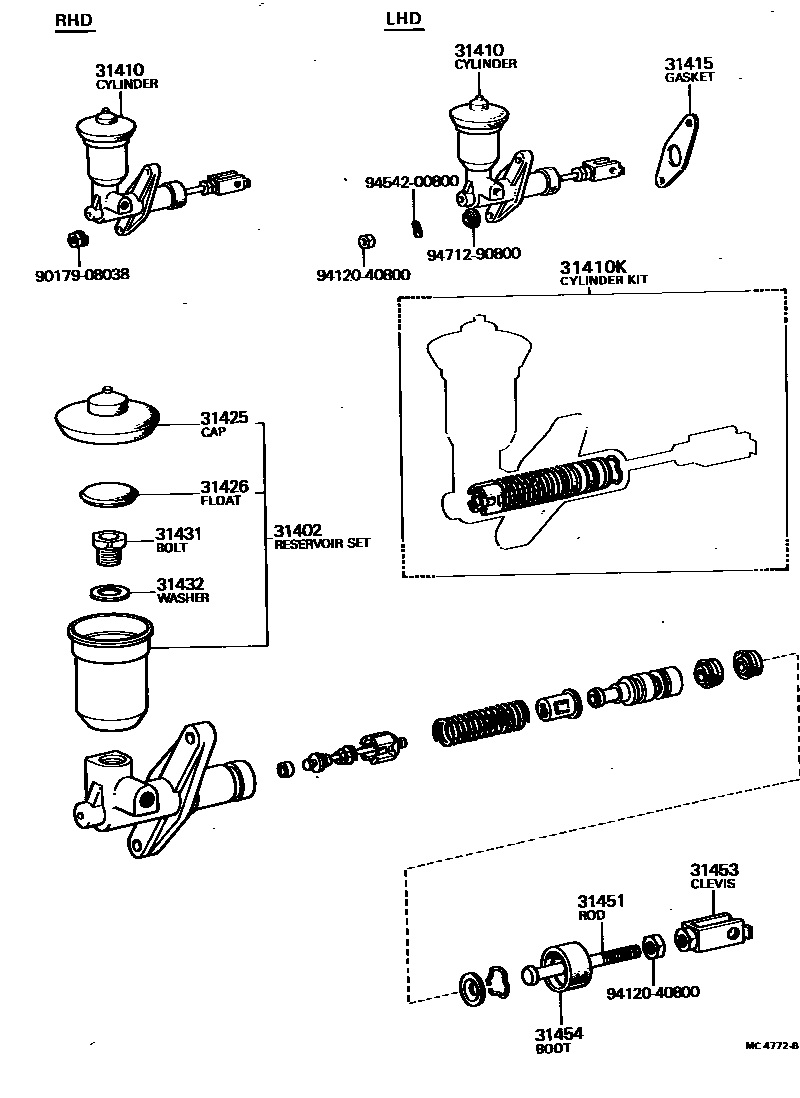

Parts diagram
31402RESERVOIR SUB-ASSY, CLUTCH MASTER CYLINDER
main47202-12050i197612-198008
31410CYLINDER ASSY, CLUTCH MASTER
main31410-22070i197612-198008
31410KCYLINDER KIT, CLUTCH MASTER
main04311-20050i197612-198008
31415GASKET, CLUTCH MASTER CYLINDER
main31415-30030i197612-198008
31425CAP, CLUTCH MASTER CYLINDER RESERVOIR FILLER
main47230-12030i197612-197907
main47230-20040i197907-198008
31426FLOAT, CLUTCH MASTER CYLINDER RESERVOIR
main31426-30011i197612-198008
31431BOLT, CLUTCH MASTER CYLINDER RESERVOIR SET
main47231-30010i197612-198008
31432WASHER, CLUTCH RESERVOIR SET BOLT
main47232-30010i197612-198008
31451ROD, CLUTCH MASTER CYLINDER PUSH
main31451-20050i197612-198008
31453CLEVIS, CLUTCH MASTER CYLINDER PUSH ROD
main31453-22010i197612-198008
31454BOOT, CLUTCH MASTER CYLINDER
main31454-14010i197612-198008
9017908038
9412040800
9454200800
9471290800

15 parts on this diagram · 1 diagram in section
