EPC Data

STARTER

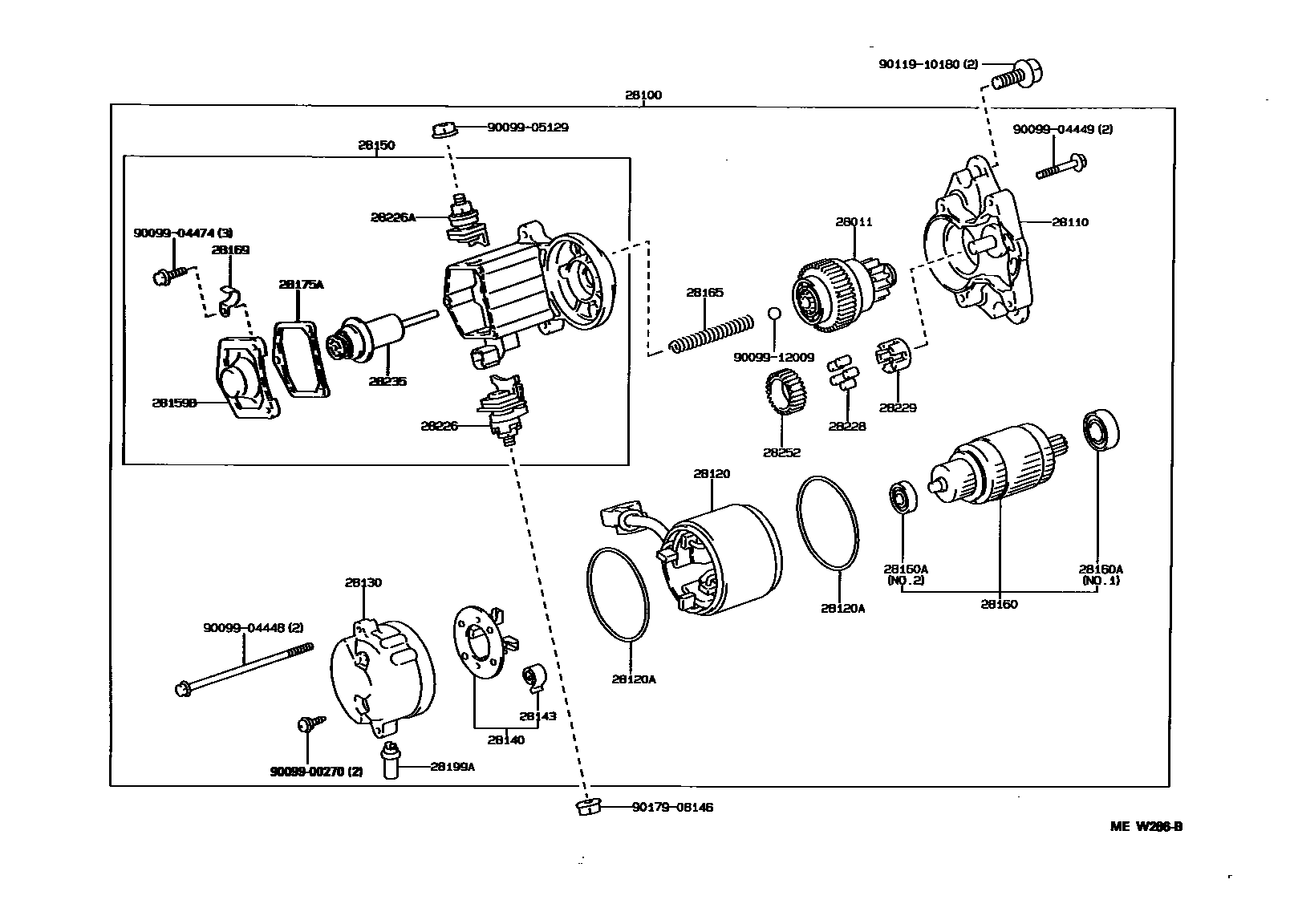

Parts diagram
28011CLUTCH SUB-ASSY, STARTER
main28011-76070i199305-199808
28100STARTER ASSY
main28100-46140i199305-199808
12V 1.4KW
28110HOUSING ASSY, STARTER DRIVE
main28110-46090i199305-199808
28120YOKE ASSY, STARTER
main28120-66040i199612-199808
main28120-74070i199305-199612
28120ARING, O(FOR STARTER YOKE)
main90099-14064i199305-199808
28130FRAME ASSY, STARTER COMMUTATOR END
main28130-46090i199305-199808
28140HOLDER ASSY, STARTER BRUSH
main28140-76070i199305-199808
28143SPRING, STARTER BRUSH
main90099-17112i199305-199808
28150SWITCH ASSY, MAGNET STARTER
main28150-46140i199305-199612
main28150-46150i199612-199808
28159BCOVER, MAGNET SWITCH
main28159-55050i199305-199808
28160ARMATURE ASSY, STARTER
main28160-74070i199305-199808
28160ABEARING, STARTER ARMATURE
main90099-10196i199305-199808
NO.2
main90099-10197i199305-199808
NO.1
28165SPRING, STARTER MAGNET SWITCH RETURN
main28165-76070i199305-199808
28169CLAMP, STARTER MOTOR LEAD WIRE
main28169-55050i199305-199808
28175AGASKET, MAGNET SWITCH COVER
main28175-55050i199305-199808
28199APROTECTOR, DUST STARTER
main28199-74110i199305-199808
28226STARTER KIT, BATTERY TERMINAL
main28226-64200i199305-199808
28226ASTARTER KIT, MOTOR TERMINAL
main28226-74070i199305-199808
28228ROLLER, STARTER IDLE GEAR CLUTCH
main28228-26040i199305-199808
28229RETAINER, STARTER IDLE GEAR
main28229-74070i199305-199808
28235PLUNGER, MAGNET SWITCH
main28235-55050i199305-199808
28252GEAR, STARTER IDLE
main28254-74070i199305-199808
9009900270
9009904448
9009904449
9009904474
9009905129
9009912009
9011910180
9017908146

30 parts on this diagram · 1 diagram in section
