BACK DOOR LOCK & HANDLE

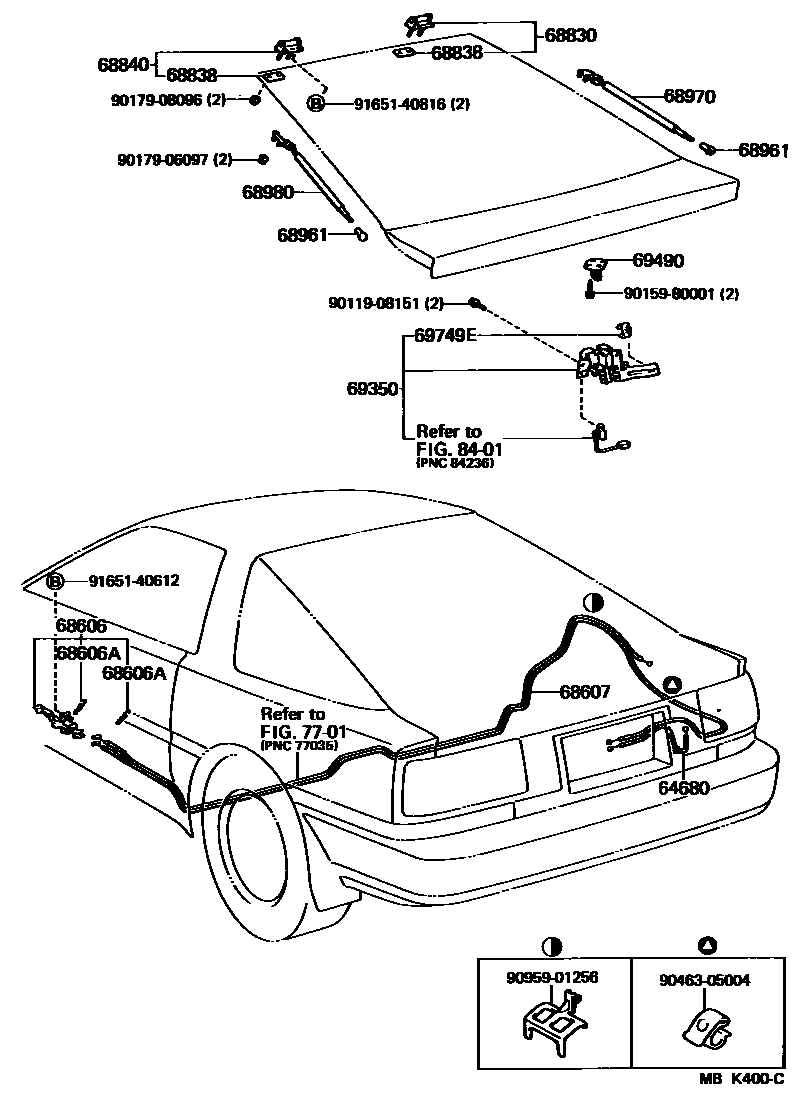

Parts diagram
64680CABLE ASSY, BACK DOOR LOCK CONTROL
main64680-14030i198601-198808
68606LEVER SUB-ASSY, BACK DOOR LOCK OPEN
main64606-14060i198601-198808
68606ASPRING, TENSION(FOR BACK DOOR LOCK OPEN LEVER)
main90506-09004i198601-198808
68607CABLE SUB-ASSY, BACK DOOR LOCK CONTROL
main64607-14220i198601-198808
68830HINGE ASSY, BACK DOOR, RH
main68801-14040i198601-198808
68838PAD, BACK DOOR HINGE, NO.1
main68838-14030i198601-198808
68840HINGE ASSY, BACK DOOR, LH
main68801-14040i198601-198808
68961BOLT, BACK DOOR STAY
main68961-14030i198708-198808
main68961-20060i198601-198708
68970STAY ASSY, BACK DOOR, RH
main68905-14030i198601-198708
main68905-14031i198708-198808
main68905-14040i198608-198708
main68905-14041i198708-198808
68980STAY ASSY, BACK DOOR
main68906-14010i198601-198708
main68906-14011i198708-198808
main68906-14020i198608-198708
main68906-14021i198708-198808
69350LOCK ASSY, BACK DOOR
main69350-14120i198601-198808
69490STRIKER ASSY, BACK DOOR LOCK
main69430-14090i198601-198808
69749ECLAMP, BACK DOOR LOCK LINK
main69749-12030i198601-198808
7701
8401
9011908151
9015980001
9017906097
9017908096
9046305004
9095901256
9165140612
9165140816

23 parts on this diagram · 1 diagram in section
