BRAKE BOOSTER & VACUUM TUBE

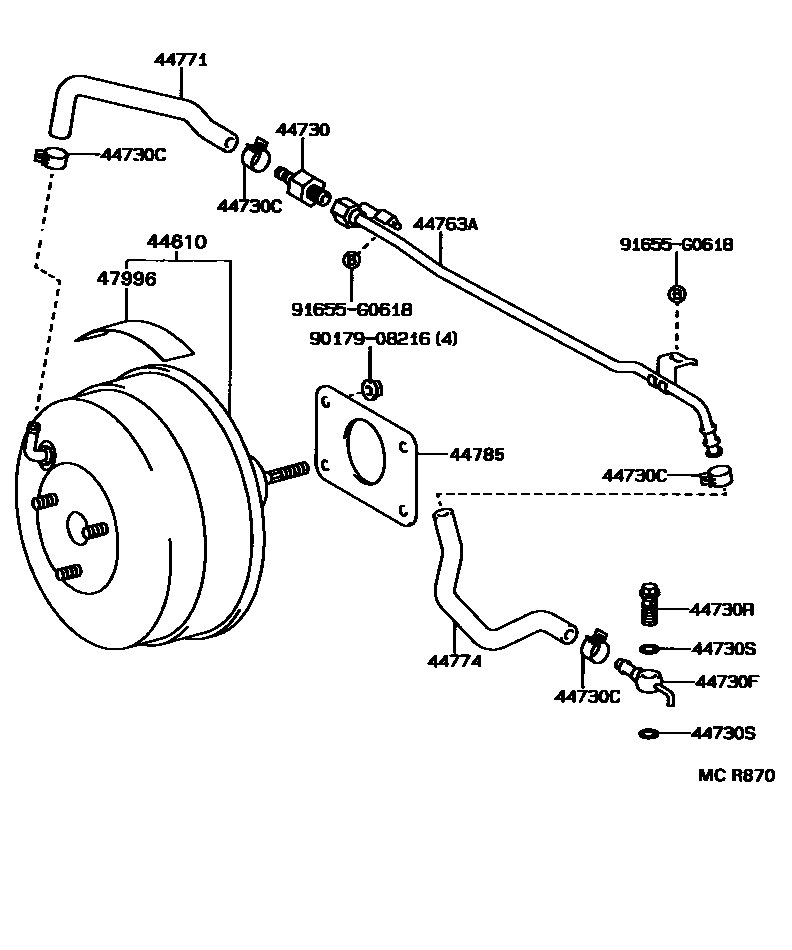

Parts diagram
44610BOOSTER ASSY, BRAKE
main44610-14850i199305-199605
main44610-14860i199305-199601
main44610-14870i199305-199601
44730VALVE ASSY, VACUUM CHECK(FOR BRAKE)
main44730-22120i199305-199601
main44730-24020i199305-199605
44730CCLIP(FOR VACUUM HOSE)
main90467-16002i199305-199605
44730FUNION, VACUUM HOSE(FOR MANIFOLD SIDE)
main90405-09153i199305-199605
main90405-09172i199305-199408
main90405-09173i199305-199601
main90405-09174i199305-199601
44730RBOLT, UNION(FOR VACUUM HOSE UNION)
main90401-12012i199305-199605
44730SGASKET(FOR VACUUM HOSE UNION)
main90430-12005i199305-199605
44763ATUBE, HOSE TO HOSE, NO.1
main44763-14080i199305-199601
44771HOSE, VACUUM TUBE CONNECTOR
main44771-14010i199305-199601
44774HOSE, UNION TO CONNECTOR TUBE
main44774-14090i199305-199408
main44774-14100i199305-199601
44785GASKET, BRAKE BOOSTER
main44785-14020i199305-199605
47996LABEL, BRAKE BLEED NOTICE
main47996-50010i199305-199601
9017908216
91655G0618

13 parts on this diagram · 2 diagrams in section
