BRAKE MASTER CYLINDER

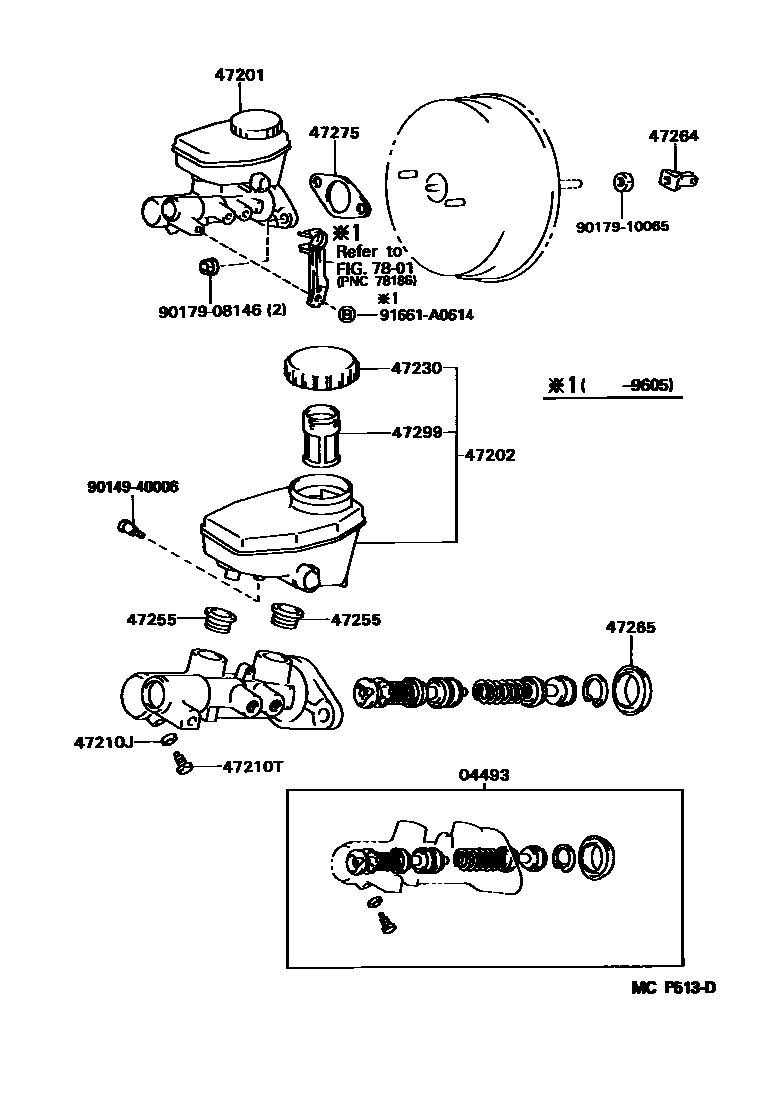

Parts diagram
04493CYLINDER KIT, BRAKE MASTER
main04493-14150i199305-199408
W(*66)
main04493-14160i199305-199605
47201CYLINDER SUB-ASSY, BRAKE MASTER
main47201-14760i199305-199605
W(*66)
main47201-14770i199305-199601
main47201-14780i199305-199601
main47201-14810i199305-199408
main47201-14820i199305-199408
W(*66)
main47201-14830i199305-199605
47202RESERVOIR SUB-ASSY, BRAKE MASTER CYLINDER
main47202-24010i199305-199408
W(*66)
main47202-30170i199305-199408
main47220-14040i199305-199601
main47220-14050i199305-199601
main47220-30080i199305-199605
47210JGASKET(FOR MASTER CYLINDER)
main90430-06104i199305-199605
47210TBOLT(FOR BRAKE MASTER CYLINDER)
main90109-06077i199305-199605
47230CAP ASSY, BRAKE MASTER CYLINDER RESERVOIR FILLER
main47230-20100i199305-199601
main47230-24010i199305-199605
47255GROMMET, MASTER CYLINDER RESERVOIR
main47255-16010i199305-199605
47264CLEVIS, MASTER CYLINDER PUSH ROD
main47264-50010i199305-199605
47265BOOT, MASTER CYLINDER
main47265-20050i199305-199605
47275GASKET, BRAKE MASTER CYLINDER
main47275-12020i199305-199605
47299STRAINER, BRAKE MASTER CYLINDER RESERVOIR
main47299-17010i199305-199601
main47299-24010i199305-199605
7801
9014940006
9017908146
9017910065
91661A0614

16 parts on this diagram · 2 diagrams in section
