EXHAUST GAS RECIRCULATION SYSTEM

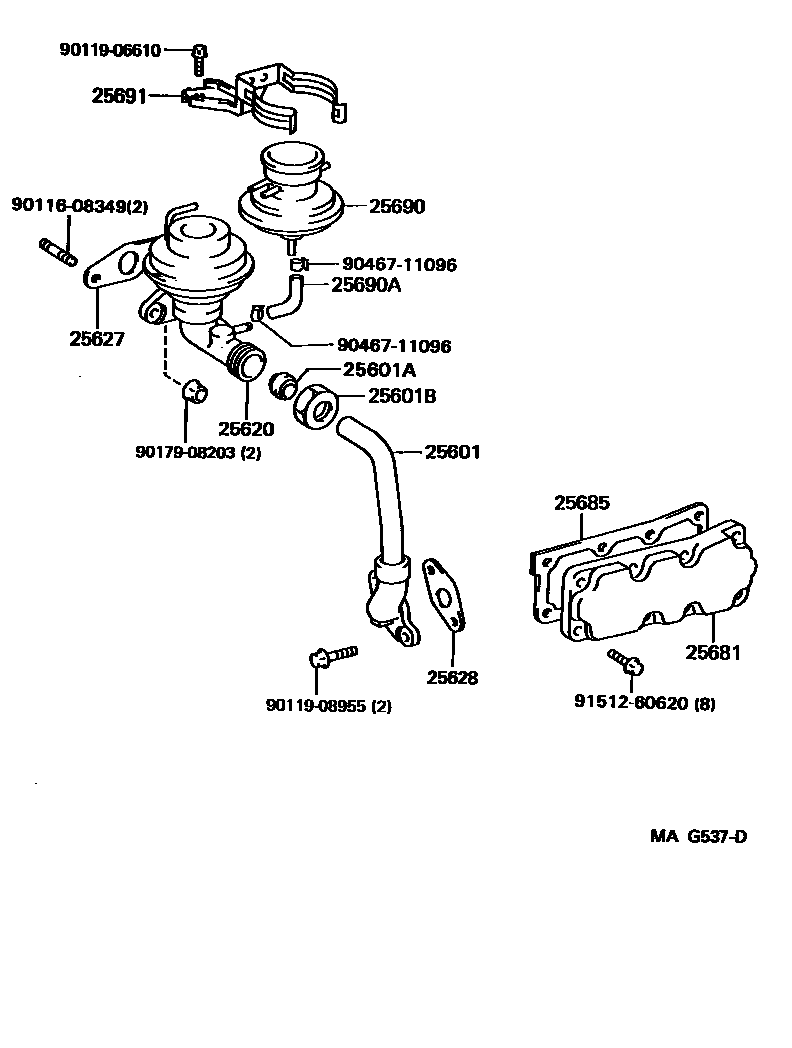

Parts diagram
25601PIPE SUB-ASSY, EGR, NO.1
main25601-46020i199305-199507
main25601-46021i199507-199601
25601ASLEEVE, BALL, EGR PIPE, NO.1
main90410-18002i199305-199601
25601BNUT, UNION, EGR PIPE, NO.1
main90402-26002i199305-199601
25620VALVE ASSY, EGR
main25620-46030i199305-199601
main25620-46040i199305-199601
25627GASKET, EGR VALVE
main25627-46030i199305-199601
25628GASKET, EGR INLET
main25628-46010i199305-199601
25681COOLER, EGR, NO.1
main25681-46010i199305-199601
25685GASKET, EGR COOLER, NO.1
main25685-46010i199305-199601
25690MODULATOR ASSY, EGR VACUUM
main25690-46010i199305-199601
25690AHOSE(FOR EGR VACUUM MODULATOR)
main25695-46020i199305-199601
25691BRACKET, EGR VACUUM MODULATOR
main25691-46020i199305-199601
main25691-46030i199305-199601
9011608349
9011906610
9011908955
9017908203
9046711096
9151260620

17 parts on this diagram · 1 diagram in section
