EXHAUST PIPE

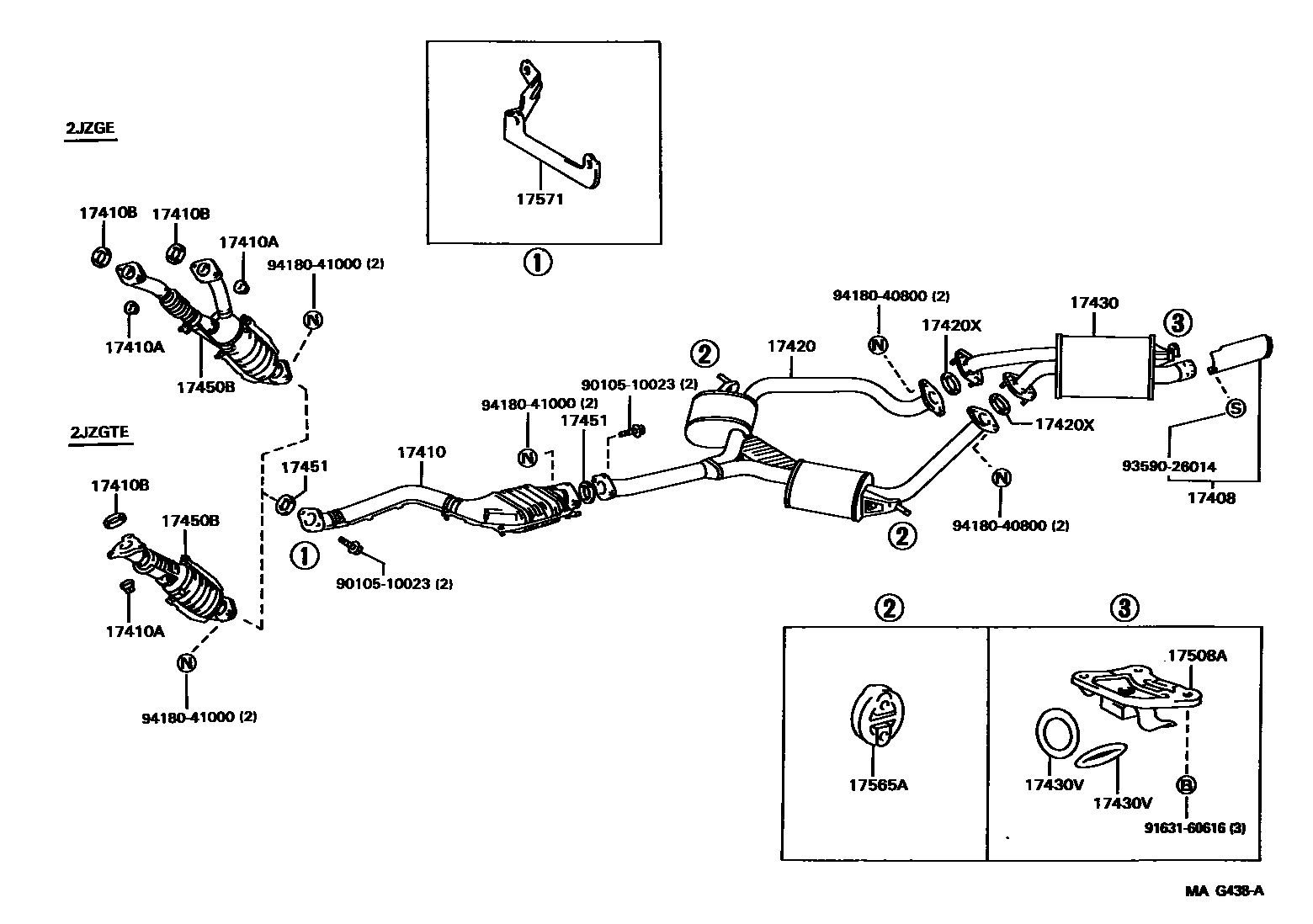

Parts diagram
17408BAFFLE SUB ASSY, EXHAUST TAILPIPE
main17408-49015i199305-199605
17410PIPE ASSY, EXHAUST, FRONT
main17410-46180i199305-199601
main17410-46220i199305-199605
17410ANUT, EXHAUST PIPE SET STUD BOLT
main90179-10070i199305-199605
17410BGASKET, EXHAUST PIPE
main90917-06055i199305-199605
main90917-06079i199305-199601
17420PIPE ASSY, EXHAUST, CENTER
main17420-46150i199305-199605
main17420-46170i199305-199601
17420XGASKET, EXHAUST PIPE, CENTER
main90917-06045i199305-199605
main90917-06073i199305-199601
17430PIPE ASSY, EXHAUST, TAIL
main17430-46190i199305-199605
main17430-46200i199305-199601
17430VBOLT OR RING, EXHAUST TAILPIPE (FOR REAR)
main90301-36002i199305-199605
17450BPIPE ASSY, EXHAUST, FRONT NO.2
main17450-46130i199305-199601
main17450-46170i199305-199605
17451GASKET, EXHAUST PIPE
main90917-06056i199305-199605
17508ABRACKET SUB-ASSY, EXHAUST PIPE NO.3 SUPPORT
main17508-46030i199305-199605
17565ASUPPORT, EXHAUST PIPE, NO.4
main17565-46010i199305-199605
17571BRACKET, EXHAUST PIPE SUPPORT, NO.1
main17571-46100i199305-199605
9010510023
9163160616
9359026014
9418040800
9418041000

18 parts on this diagram · 1 diagram in section
