WATER PUMP

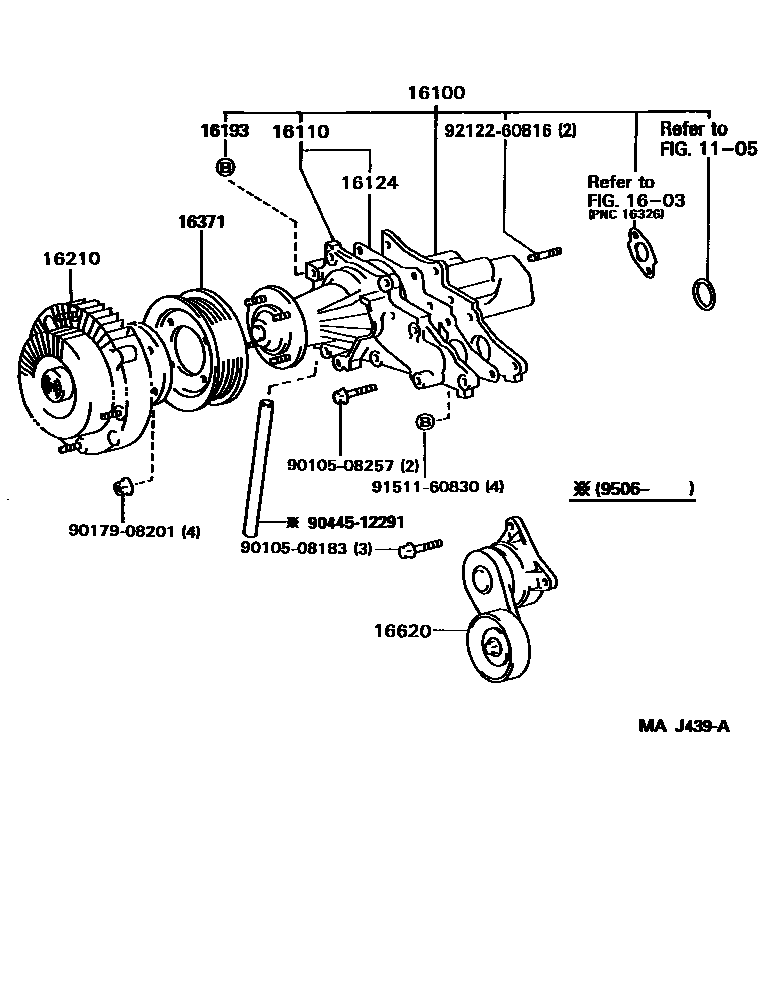

Parts diagram
1105
1603
16100PUMP ASSY, ENGINE WATER
main16100-49835i¥17,200199305-199506
sub16100-49836¥17,200
sub90445-12291¥320
main16100-49836i¥17,200199506-199605
sub16100-49837¥17,200
main16100-49845i¥17,200199305-199506
sub16100-49846¥17,200
sub90445-12291¥320
main16100-49846i¥17,200199506-199601
sub16100-49847¥17,200
16110PUMP ASSY, WATER, W/O COUPLING
main16110-49115i¥13,300199305-199506
sub16110-49116¥13,300
sub90445-12291¥320
main16110-49116i¥13,300199506-199605
sub16100-49837¥17,200
main16110-49125i¥11,200199305-199506
sub16110-49126¥13,300
sub90445-12291¥320
main16110-49126i¥13,300199506-199601
sub16110-49097¥13,300
16124GASKET, WATER PUMP COVER
main16124-46030i¥520199305-199601
main16124-46040i¥670199305-199605
sub16124-46041¥670
16193BOLT, STUD(FOR WATER PUMP COVER)
main16193-46040i¥260199305-199605
16210COUPLING ASSY, FLUID
main16210-46030i¥38,100199305-199605
16371PULLEY, FAN
main16371-46020i¥6,800199305-199605
16620TENSIONER ASSY, V-RIBBED BELT
main16620-0W020i¥29,000199305-199307
sub16620-0W021¥29,000
main16620-0W021i¥29,000199307-199505
sub16620-0W022¥29,000
main16620-0W022i¥29,000199505-199508
sub16620-0W023¥29,000
main16620-0W023i¥29,000199508-199605
sub16620-0W024¥29,100
main16620-46060i¥29,200199305-199605
sub16620-0W025¥29,000
main16620-46070i¥29,100199305-199601
9010508183
main90105-08183¥140
9010508257
main90105-08257¥160
9017908201
main90179-08201¥90
9044512291
main90445-12291¥320
9151160830
main91511-60830¥270
9212260816
main92122-60816¥170

15 parts on this diagram · 2 diagrams in section
