E
EPC Data

INVERTER COOLING

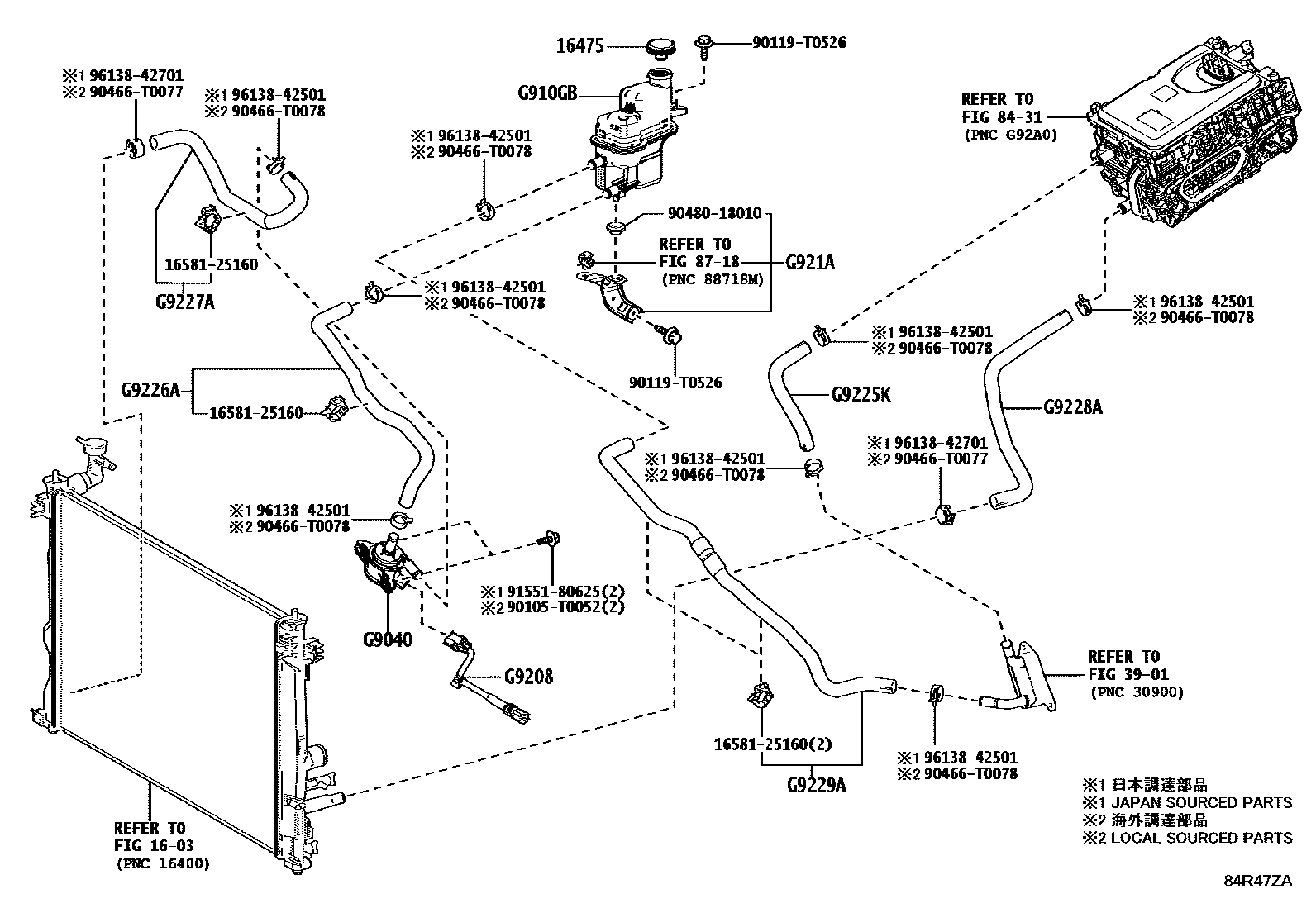

Parts diagram
1603
16475CAP, RESERVE TANK
main16475-28140i202410
3901
8431
8718
G9040INVERTER WATER PUMP ASSY(W/MOTOR)
mainG9040F7010i202410
G910GBTANK SUB-ASSY, INVERTER RESERVE W/O CAP
mainG910G33010i202410
G9208WIRE SUB-ASSY, INVERTER
mainG920806030i202410
G921ABRACKET, INVERTER RESERVE TANK, NO.1
mainG91H206031i202410
G9225KHOSE, INVERTER COOLING, NO.1
mainG922506130i202410
G9226AHOSE, INVERTER COOLING, NO.2
mainG922606051i202410
G9227AHOSE, INVERTER COOLING, NO.3
mainG922706051i202410
G9228AHOSE, INVERTER COOLING, NO.4
mainG922806160i202410
G9229AHOSE, INVERTER COOLING, NO.5
mainG922906120i202410
1658125160CLAMP, HOSE(FOR WATER HOSE)
90105T0052
90119T0526
90466T0077
90466T0078
9048018010
9155180625
9613842501
9613842701

23 parts on this diagram · 1 diagram in section
