REAR DISC BRAKE CALIPER & DUST COVER

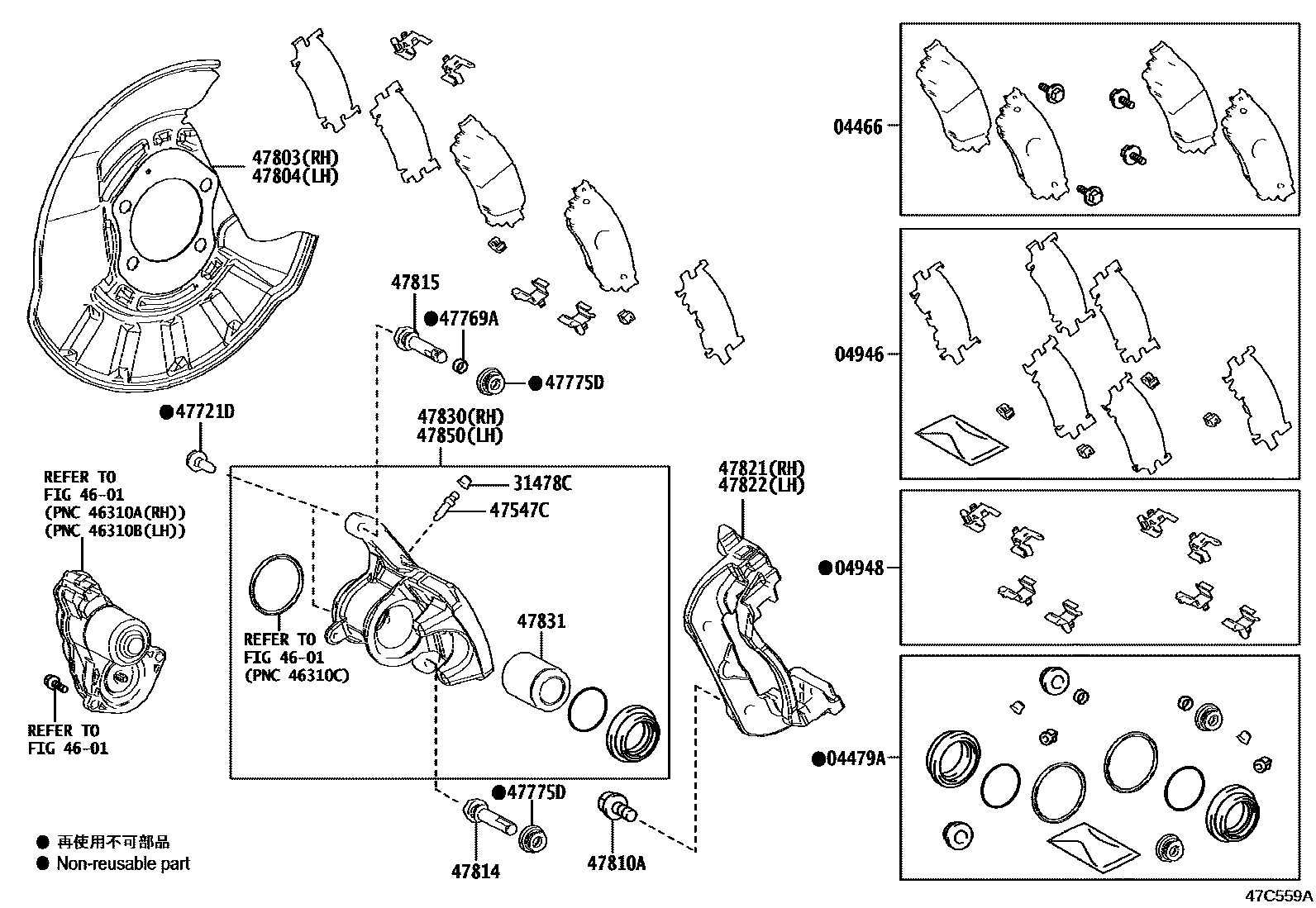

Parts diagram
04466PAD KIT, DISC BRAKE, REAR
main04466-33220i202212-202312
MARK AK NS554,TYPE A
main04466-33230i202102-202312
MARK AK NS554,TYPE B
main04466-33230i201709-202104
MARK AK NS554
main04466-33250i202210-202212
MARK AK NS574,TYPE B
04479ACYLINDER KIT, DISC BRAKE, REAR
main04479-33390i201709-202312
04946SHIM KIT, ANTI SQUEAL(FOR REAR DISC BRAKE)
main04946-33090i201709-202312
04948FITTING KIT, DISC BRAKE, REAR
main04948-33060i201709-202312
31478CCAP, BLEEDER PLUG(FOR REAR DISC BRAKE)
main31478-30010i201709-202312
4601
47547CPLUG, BLEEDER(FOR REAR DISC BRAKE)
main47547-20010i201709-202312
47721DBOLT(FOR REAR DISC BRAKE CYLINDER MOUTING)
main90015-AA603i201709-202312
*8-1.00PX23-12.5
47769ABUSH, CYLINDER SLIDE, NO.1(FOR REAR DISC BRAKE)
main47769-50010i201709-202312
47775DBOOT, BUSH DUST(FOR REAR DISC BRAKE)
main47875-33270i201709-202312
47803COVER SUB-ASSY, DISC BRAKE DUST, REAR RH
main47803-33010i201709-202312
47804COVER SUB-ASSY, DISC BRAKE DUST, REAR LH
main47804-33010i201709-202312
47810ABOLT, HEXAGON(FOR REAR CALIPER)
main90105-12174i201709-202312
47814PIN, CYLINDER SLIDE, NO.1(FOR REAR DISC BRAKE)
main47814-78010i201709-202312
47815PIN, REAR CYLINDER SLIDE, NO.2(FOR REAR DISC BRAKE)
main47815-78010i201709-202312
47821MOUNTING, REAR DISC BRAKE CYLINDER, RH
main47821-10030i201709-202312
47822MOUNTING, REAR DISC BRAKE CYLINDER, LH
main47822-10030i201709-202312
47830CYLINDER ASSY, DISC BRAKE, REAR RH
main47830-33270i201709-202312
47831PISTON, REAR DISC BRAKE
main47831-78010i201709-202312
47850CYLINDER ASSY, DISC BRAKE, REAR LH
main47850-33270i201709-202312

20 parts on this diagram · 1 diagram in section
