FUEL TANK & TUBE

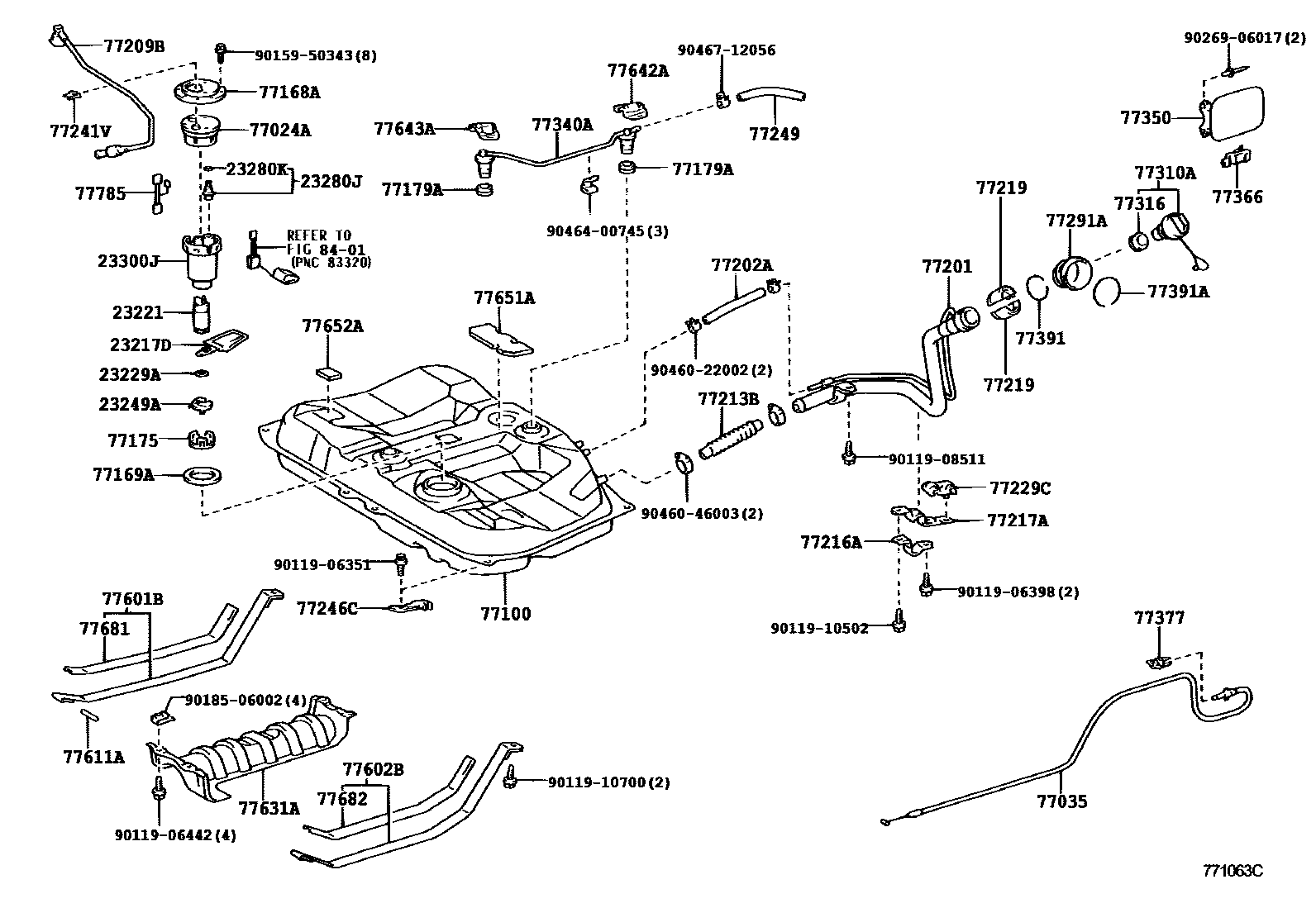

Parts diagram
23217DFILTER, FUEL PUMP
main23217-0C010i¥1,320200108-200406
23221PUMP, FUEL
main23221-20040i¥37,200200108-200406
main23221-28060i¥37,200200308-200406
INDIA SPEC
23229ACLIP(FOR FUEL PUMP FILTER)
main23229-16010i¥70200108-200406
23249ARUBBER, CUSHION(FOR FUEL PUMP)
main23249-46180i¥940200108-200406
23280JREGULATOR ASSY, FUEL PRESSURE
main23280-22010i¥6,000200108-200406
23280KRING, O(FOR FUEL PRESSURE REGULATOR)
main90301-07020i200108-200406
23300JFILTER ASSY, FUEL
main23300-21010i¥4,780200108-200406
77024APLATE SUB-ASSY, FUEL SUCTION
main77024-33030i¥3,010200108-200406
77035CABLE SUB-ASSY, FUEL LID LOCK CONTROL
main77035-33100i¥1,620200108-200406
main77035-33110i¥1,970200109-200406
77100TANK ASSY, FUEL
main77001-33120i¥50,800200108-200208
sub77001-33151¥42,200
main77001-33150i¥50,800200208-200406
sub77001-33151¥42,200
main77001-33170i¥50,800200211-200406
CHINA SPEC
sub77001-33150¥50,800
77168APLATE, FUEL TANK VENT TUBE SET
main77168-33050i¥1,930200108-200406
77169AGASKET, FUEL SUCTION TUBE SET
main77169-33020i¥440200108-200406
77175SUPPORT, FUEL SUCTION, NO.2
main77175-33020i¥1,070200108-200406
77179AGASKET, FUEL TANK BREATHER TUBE
main77179-33010i¥240200108-200406
77201PIPE SUB-ASSY, FUEL TANK INLET
main77201-33200i¥13,000200108-200406
77202AHOSE, FUEL, NO.1 (FOR BREATHER TUBE)
main95312-13024i¥360200108-200406
L=240
77209BTUBE SUB-ASSY, FUEL PUMP
main77209-33040i¥1,130200108-200406
77213BHOSE, FUEL TANK TO FILLER PIPE
main77213-33050i¥3,490200108-200406
L=182
sub77213-33120¥2,910
77216ASUPPORT, FUEL TANK FILLER PIPE, NO.1
main77216-41020i¥840200108-200406
77217ASUPPORT, FUEL TANK FILLER PIPE, NO.2
main77217-41010i¥1,040200108-200406
77219COVER, FUEL TANK FILLER PIPE
main77219-32030i¥210200406
77229CCLAMP, BREATHER TUBE
main77229-41010i¥390200108-200406
77241VCLIP, TUBE JOINT
main77241-33011i¥80200108-200406
77246CSUPPORT, FUEL MAIN TUBE
main77246-33020i¥550200108-200406
77249HOSE, FUEL EMISSION
main77249-33030i¥540200108-200406
77291ASHIELD, FUEL TANK FILLER PIPE
main77291-33040i¥2,330200108-200406
77310ACAP ASSY, FUEL TANK
main77300-33020i¥2,780200108-200111
sub77300-33061¥2,780
main77300-33060i¥2,780200111-200201
sub77300-33061¥2,780
main77300-33061i¥2,780200201-200208
sub77300-33062¥2,780
main77300-33062i¥2,780200208-200307
sub77300-35040¥2,780
main77300-35040i¥2,780200307-200406
sub77300-47010¥2,780
77316GASKET, FUEL TANK CAP
main77316-33010i¥540200108-200111
sub77316-33041¥540
main77316-33040i¥540200111-200201
sub77316-33041¥540
main77316-33041i¥540200201-200208
sub77316-33042¥550
main77316-33042i¥550200208-200406
77340AVALVE ASSY, FUEL CUT OFF W/TUBE
main77340-33020i¥4,040200108-200406
77350LID ASSY, FUEL FILLER OPENING
main77350-33080i¥4,050200108-200406
77366SPRING, FUEL FILLER OPENING LID HINGE
main77360-33030i¥300200308-200406
main77360-35010i¥360200108-200308
77377RETAINER, FUEL FILLER OPENING LID LOCK
main77377-12050i¥300200108-200406
77391RING, FUEL INLET BOX
main77391-12020i¥180200108-200406
77391ARING, FUEL INLET BOX
main77391-12040i¥220200108-200406
77601BBAND SUB-ASSY, FUEL TANK, NO.1 RH
main77601-33040i¥2,470200108-200406
77602BBAND SUB-ASSY, FUEL TANK, NO.1 LH
main77602-33050i¥2,470200108-200406
77611APIN (FOR FUEL TANK BAND)
main90250-08019i¥220200108-200406
77631APROTECTOR, FUEL TANK, LOWER CENTER
main77631-33021i¥5,500200108-200406
77642APROTECTOR, FUEL TANK, NO.2
main77642-33010i¥910200108-200406
sub77642-33040¥800
77643APROTECTOR, FUEL TANK, NO.3
main77643-33010i¥910200108-200406
sub77643-33030¥780
77651ACUSHION, FUEL TANK, NO.1
main77651-33020i¥1,370200108-200406
77652ACUSHION, FUEL TANK, NO.2
main77652-33020i¥530200108-200406
77681SEAT, FUEL TANK BAND, RH
main77681-32060i¥1,900200108-200406
77682SEAT, FUEL TANK BAND, LH
main77681-32060i¥1,900200108-200406
77785HARNESS, FUEL PUMP
main77785-52020i¥460200108-200406
8401
9011906351
main90119-06351¥100
9011906398
main90119-06398¥70
9011906442
main90119-06442¥120
9011908511
main90119-08511¥340
9011910502
main90119-10502¥150
9011910700
main90119-10700¥190
9015950343
main90159-50343¥60
9018506002
main90185-06002¥260
9026906017
main90269-06017¥140
9046022002
main90460-22002¥530
9046046003
main90460-46003¥310
9046400745
main90464-00745¥200
9046712056
main90467-12056¥70

59 parts on this diagram · 2 diagrams in section
