VANE PUMP & RESERVOIR (POWER STEERING)

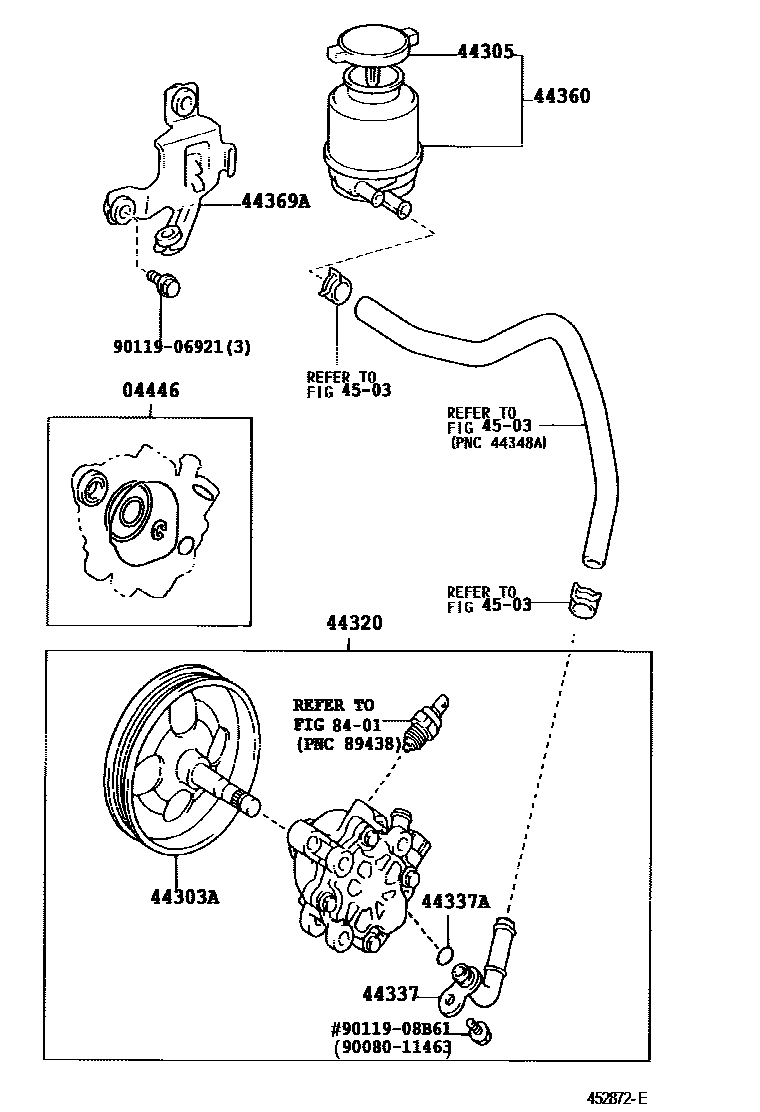

Parts diagram
04446GASKET KIT, POWER STEERING PUMP
main04446-06040i¥2,330200108-200406
(L)
main04446-06050i200108-200406
(L)
sub04446-02140¥1,790
main04446-32050i¥970200108-200406
main04446-34010i¥2,320200108-200307
(J)
sub04446-53030¥1,360
main04446-53030i¥1,360200307-200406
(J)
main04446-53030i¥1,360200406
44303ASHAFT SUB-ASSY, W/PULLEY
main44303-06010i200108-200405
(L)
main44303-06030i¥8,400200108-200406
main44303-06060i200405-200406
(L)
main44303-28010i¥5,400200108-200406
(J)
44305CAP SUB-ASSY, VANE PUMP OIL RESERVOIR
main44305-28030i¥1,590200108-200406
sub44305-28060¥1,590
44320PUMP ASSY, VANE
main44310-06070i200108-200405
(L)
main44310-06071i200406
(L)
main44310-06080i¥94,600200108-200406
TYPE B:REFER TO ILLUSTRATION
main44310-06080i¥94,600200406
(L)
main44310-33150i¥94,600200108-200406
(J)
sub44310-33180¥94,600
main44320-33140i¥81,700200108-200406
TYPE A:REFER TO ILLUSTRATION
main44320-33140i¥81,700200406
(J)
44337UNION, POWER STEERING SUCTION PORT
main44337-06040i200108-200406
(L)
main44337-32110i¥1,430200108-200406
main44337-33040i¥1,870200108-200406
(J)
44337ARING, O(FOR POWER STEERING SUCTION PORT)
main90080-30034i¥240200108-200406
(L)
main90301-11016i¥140200108-200406
(J)
main90301-11020i¥140200108-200406
44360RESERVOIR ASSY, VANE PUMP OIL
main44360-33040i¥10,200200108-200406
44369ABRACKET, OIL RESERVOIR, NO.1
main44390-33010i¥1,490200108-200406
4503
8401
9008011463
9011906921
main90119-06921¥80
9011908B61
main90119-08B61¥60

13 parts on this diagram · 3 diagrams in section
