HEATING & AIR CONDITIONING - COOLER PIPING

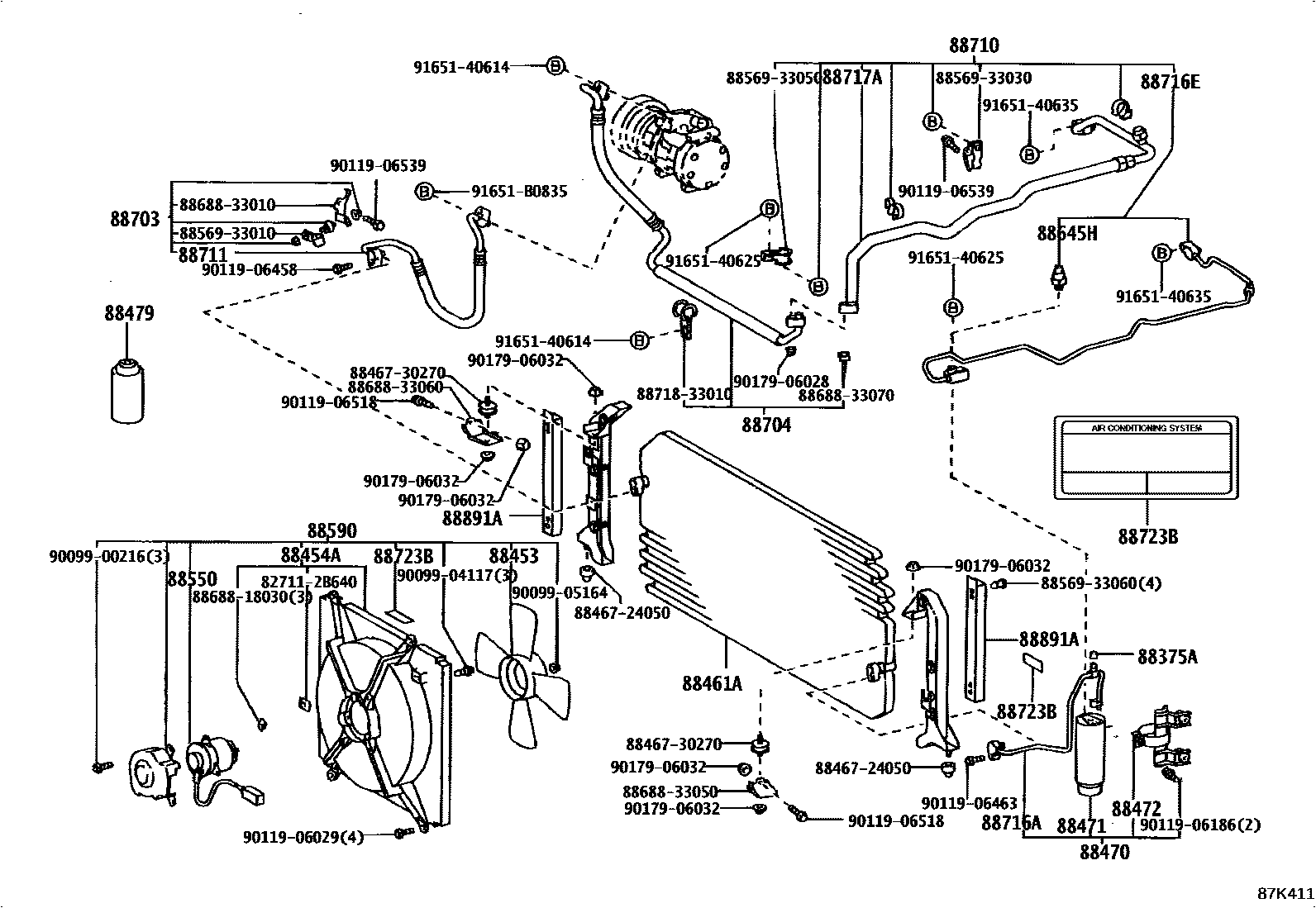

Parts diagram
88375ACAP, SERVICE VALVE (FOR COOLER PIPE)
main88375-02020i199309-199607
main88375-20010i199203-199309
88453FAN, COOLING (FOR CONDENSER)
main88453-06010i199203-199607
MAKER OPT
main88453-33010i199203-199607
DEALER OPT
88454ASHROUD, FAN
main88454-06010i199203-199607
MAKER OPT
main88454-33010i199203-199607
DEALER OPT
88461ACORE, COOLER CONDENSER
main88461-06010i199203-199309
88470RECEIVER & DRYER ASSY, COOLER
main88470-06010i199203-199309
main88470-06020i199309-199408
88471TANK, RECEIVER AIR CONDITIONER
main88471-06010i199203-199309
MAKER OPT
main88471-06020i199309-199607
MAKER OPT
main88471-20050i199309-199607
DEALER OPT
main88471-50010i199203-199309
DEALER OPT
88472BRACKET, RECEIVER TANK, NO.1
main88473-06010i199203-199309
MAKER OPT
main88473-06020i199408-199607
*ND USA
main88473-33020i199203-199309
DEALER OPT
main88473-33040i199309-199607
DEALER OPT
88479FREON GAS, AIR CONDITIONER (DRUM, COOLER REFRIGERANT)
main90986-02007i199309-199404
250G
main90986-02008×2i199408-199501
200G
88550MOTOR ASSY, BLOWER (FOR CONDENSER)
main88550-06010i199203-199607
MAKER OPT
main88550-33010i199203-199607
DEALER OPT
88590BLOWER ASSY, W/SHROUD
main88590-06010i199203-199309
MAKER OPT
main88590-06020i199309-199607
MAKER OPT
main88590-33010i199203-199309
DEALER OPT
main88590-33011i199309-199607
DEALER OPT
88645HSWITCH, PRESSURE NO.1
main88645-06010i199203-199309
main88645-06020i199309-199607
MAKER OPT
main88645-20040i199203-199309
main88645-20050i199309-199607
DEALER OPT
88703HOSE SUB-ASSY, DISCHARGE
main88703-06010i199203-199205
main88703-06011i199205-199309
main88703-06020i199203-199309
main88703-06030i199309-199607
main88703-06040i199408-199607
main88703-33010i199203-199205
main88703-33060i199205-199309
main88703-33070i199309-199408
main88703-33071i199408-199607
88704HOSE SUB-ASSY, SUCTION
main88704-06010i199203-199205
MAKER OPT
main88704-06011i199205-199309
MAKER OPT
main88704-06020i199203-199309
MAKER OPT
main88704-06030i199309-199607
MAKER OPT
main88704-06060i199309-199607
main88704-33010i199203-199205
main88704-33020i199203-199309
main88704-33030i199203-199309
DEALER OPT
main88704-33040i199203-199309
DEALER OPT
main88704-33060i199205-199309
main88704-33070i199309-199607
main88704-33080i199309-199607
main88704-33090i199309-199607
DEALER OPT
88710TUBE ASSY, AIR CONDITIONER
main88710-06020i199203-199309
main88710-06030i199309-199607
main88710-33030i199203-199309
main88710-33050i199309-199408
main88710-33051i199408-199607
88711HOSE, COOLER REFRIGERANT DISCHARGE, NO.1
main88711-06010i199203-199309
MAKER OPT
main88711-06030i199309-199607
MAKER OPT
main88711-06040i199203-199309
MAKER OPT
main88711-06050i199309-199607
main88711-33010i199203-199309
main88711-33020i199203-199309
DEALER OPT
main88711-33030i199203-199309
DEALER OPT
main88711-33040i199309-199408
main88711-33041i199408-199508
MAKER OPT
main88711-33050i199309-199607
DEALER OPT
88716APIPE, COOLER REFRIGERANT LIQUID, A
main88716-06030i199203-199309
MAKER OPT
main88716-06040i199309-199408
MAKER OPT
main88716-07020i199408-199607
MAKER OPT
main88716-33040i199203-199309
DEALER OPT
main88716-33120i199309-199607
DEALER OPT
88716EPIPE, COOLER REFRIGERANT LIQUID, E
main88716-06020i199203-199309
MAKER OPT
main88716-06050i199309-199607
MAKER OPT
main88716-33010i199203-199309
MAKER OPT
main88716-33060i199203-199309
DEALER OPT
main88716-33080i199203-199309
DEALER OPT
main88716-33090i199309-199607
MAKER OPT
main88716-33170i199309-199607
DEALER OPT
main88716-33200i199309-199607
DEALER OPT
88717APIPE, COOLER REFRIGERANT SUCTION, A
main88717-06010i199203-199309
MAKER OPT
main88717-06020i199309-199607
MAKER OPT
main88717-33010i199203-199309
MAKER OPT
main88717-33040i199203-199309
DEALER OPT
main88717-33070i199309-199607
MAKER OPT
main88717-33100i199309-199607
DEALER OPT
main88717-33110i199309-199607
DEALER OPT
88723BLABEL, COOLER SERVICE CAUTION
main88723-06010i199203-199309
MAKER OPT,A/C SYSTEM:R12
main88723-12100i199309-199402
DEALER OPT,SHROUD FAN
main88723-14010i199309-199408
A/C SYSTEM:HFC134A
main88723-28100i199203-199309
DEALER OPT,A/C SYSTEM:R12
main88723-33020i199203-199309
GERMANY SPEC & MAKER OPT,E/G HOOD
88891APACKING A (FOR COOLER)
main88578-33010×2i199203-199607
827112B640WIRE, FUSE TO FUSE(FOR COMBUSTION HEATER)
8846724050CUSHION, COOLER CONDENSER, NO.1
8846730270CUSHION, COOLER CONDENSER, NO.1
8856933010CLAMP (FOR COOLER RELAY)
8856933030CLAMP (FOR COOLER RELAY)
8856933050CLAMP (FOR COOLER RELAY)
8856933060CLAMP (FOR COOLER RELAY)
8868818030BRACKET, COOLER DIAPHRAGM
8868833010BRACKET, COOLER DIAPHRAGM
8868833050BRACKET, COOLER DIAPHRAGM
8868833060BRACKET, COOLER DIAPHRAGM
8868833070BRACKET, COOLER DIAPHRAGM
8871833010PIPE, COOLER REFRIGERANT SUCTION, NO.2
9009900216
9009904117
9009905164
9011906029
9011906186
9011906458
9011906463
9011906518
9011906539
9017906028
9017906032
9165140614
9165140625
9165140635
91651B0835

48 parts on this diagram · 17 diagrams in section
