HEATING & AIR CONDITIONING - CONTROL & AIR DUCT

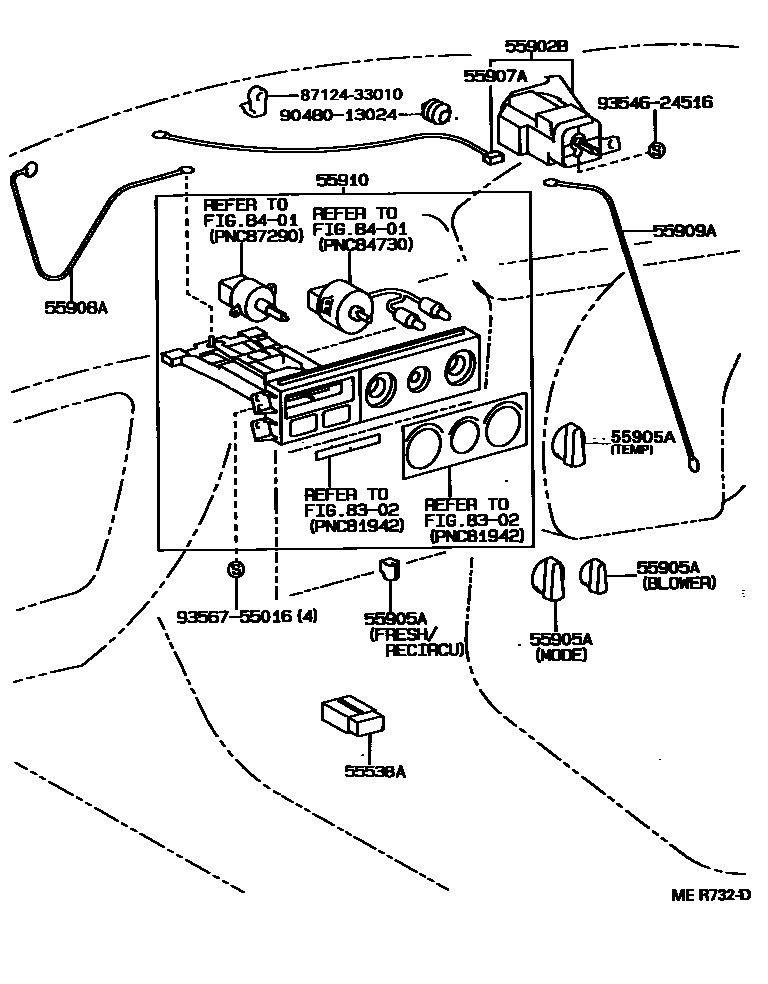

Parts diagram
55538ACOVER, COOLER SWITCH HOLE
main55538-06010i199203-199208
LCI
main55538-06010i199208-199607
main55538-33010i¥350199203-199208
KOJIMA
55902BCONTROL SUB-ASSY, HEATER
main55902-06022i199203-199309
main55902-33012i¥3,040199203-199208
TOKAIRIKA
main55902-33022i¥3,050199203-199309
main55902-33032i¥3,050199203-199607
main55902-33042i¥3,040199203-199607
55905AKNOB, HEATER CONTROL
main55905-06020i199203-199607
BLOWER & TEMP
main55905-06020i199208-199309
BLOWER OR TEMP
main55905-06050i199203-199607
FACE
main55905-06060i199203-199607
B/L
main55905-06070i199203-199607
FOOT
main55905-06080i199203-199607
FOOT/DEFROSTER
main55905-06090i199203-199607
DEFROSTER
main55905-06100i199203-199607
A/C
main55905-06110i199203-199607
RECIRCU
main55905-33010i¥720199203-199208
BLOWER OR TEMP
main55905-33020i¥720199203-199309
BLOWER SWITCH&TEMP
main55905-33020i¥720199309-199607
BLOWER & TEMP
main55905-33030i¥580199203-199607
MODE
main55905-33040i¥480199203-199607
BLOWER
main55905-33100i¥470199203-199309
A/C
main55905-33120i¥270199203-199607
FACE
main55905-33130i¥270199203-199408
BI-LEVER
main55905-33130i¥270199408-199607
BI-LEVEL
main55905-33140i¥270199203-199607
FOOT
main55905-33150i¥270199203-199607
FOOT/DEFROSTER
main55905-33160i¥270199203-199607
DEFROSTER
main55905-33170i¥270199203-199607
A/C
main55905-33180i¥320199203-199607
FRESH/RECIRCU
main55905-89113i¥610199203-199607
FRESH/RECIRCU
sub55905-12100¥630
55907ACABLE SUB-ASSY, WATER VALVE CONTROL
main55907-33010i¥1,320199203-199607
main55907-33020i¥860199203-199607
main55907-33030i¥860199203-199309
55908ACABLE SUB-ASSY, AIR INLET DAMPER CONTROL
main55908-06010i199203-199607
main55908-33020i199203-199607
55909ACABLE SUB-ASSY, AIRMIX DAMPER CONTROL
main55909-06010i199203-199607
main55909-33010i199203-199607
55910CONTROL ASSY, HEATER OR BOOST VENTILATOR
main55910-33010i¥19,400199203-199607
main55910-33030i¥19,200199203-199607
8302
8401
8712433010CLAMP, HEATER
9048013024
main90480-13024¥190
9354624516
main93546-24516¥230
9356755016
main93567-55016¥110

13 parts on this diagram · 5 diagrams in section
