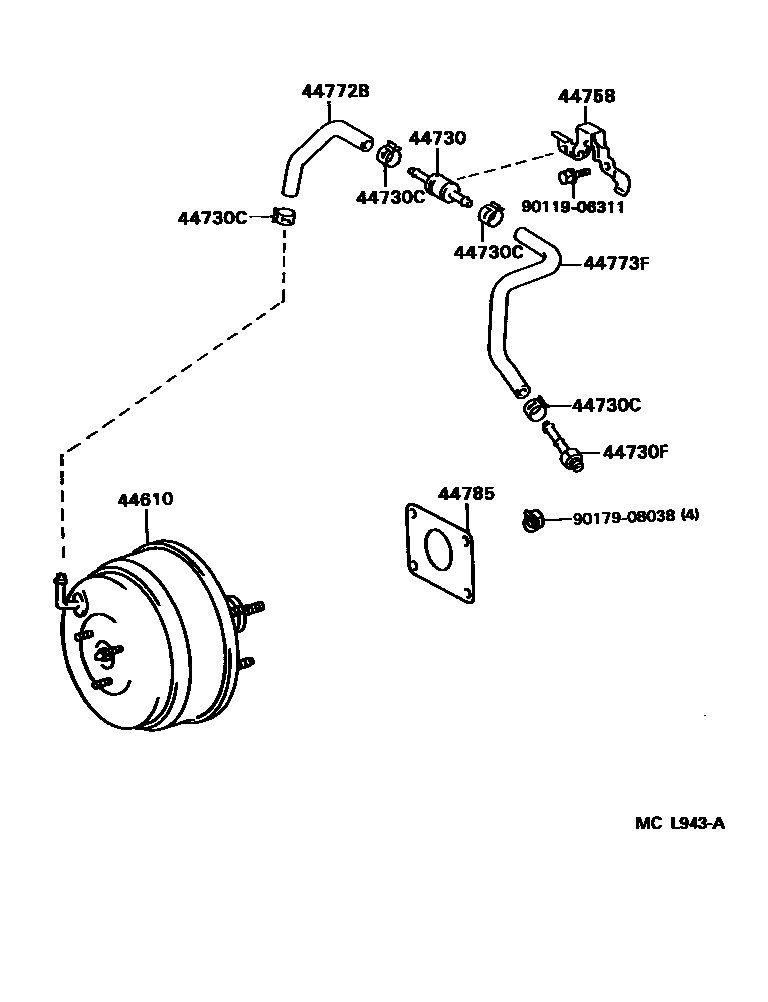

BRAKE BOOSTER & VACUUM TUBE

0001 1 0002 1 0003 1 0004 1 0005 1 0006 1

44610BOOSTER ASSY, BRAKE

main44610-06050iSXV10,VCV10..NAP..LHD199309-199408

main44610-06060iSXV10,VCV10..NAP..RHD199309-199408

main44610-06090iSXV10,VCV10..NAP..LHD199408-199607

main44610-06100iSXV10,VCV10..NAP..RHD199408-199607

main44610-33040iSXV10,VCV10..NAP..RHD199203-199309

main44610-33060iSXV10,VCV10..NAP..LHD199203-199309

main44610-33270iSXV10,VCV10..NAP..LHD199309-199408

W(*66)

main44610-33280iSXV10,VCV10..NAP..RHD199309-199408

W(*66)

44730VALVE ASSY, VACUUM CHECK(FOR BRAKE)

main44730-10010iSXV10,VCV10..NAP..LHD199408-199607

main44730-20120iSXV10,VCV10..NAP..RHD199203-199607

main44730-22120iSXV10,VCV10..NAP..LHD199203-199408

44730CCLIP(FOR VACUUM HOSE)

main90467-16002iSXV10,VCV10..NAP199203-199607

sub96134-51500

44730FUNION, VACUUM HOSE(FOR MANIFOLD SIDE)

main90404-51319iSXV10,VCV10..NAP199203-199607

44758BRACKET, VACUUM CHECK VALVE

main44758-33010iSXV10,VCV10..NAP..RHD199203-199607

44772HOSE, CHECK VALVE TO CONNECTOR TUBE

main44772-07020iVCV10..NAP..LHD199408-199607

main44772-33040iSXV10..NAP..LHD199408-199607

44772BHOSE, CHECK VALVE TO BRAKE BOOSTER

main44772-07010iVCV10..NAP..LHD199408-199607

main44772-33010iSXV10,VCV10..NAP..RHD199203-199607

main44772-33020iSXV10,VCV10..NAP..LHD199203-199408

main44772-33030iSXV10..NAP..LHD199408-199607

44773FHOSE, UNION TO CHECK VALVE

main44773-33010iVCV10..NAP..RHD199203-199607

main44773-33020iSXV10..NAP..RHD199203-199607

44785GASKET, BRAKE BOOSTER

main44785-32010iSXV10,VCV10..NAP199203-199607

9011906311

main90119-06311

9017908038

main90179-08038

11 parts on this diagram · 6 diagrams in section
