OIL PUMP, OIL COOLER & PIPE (MTM)

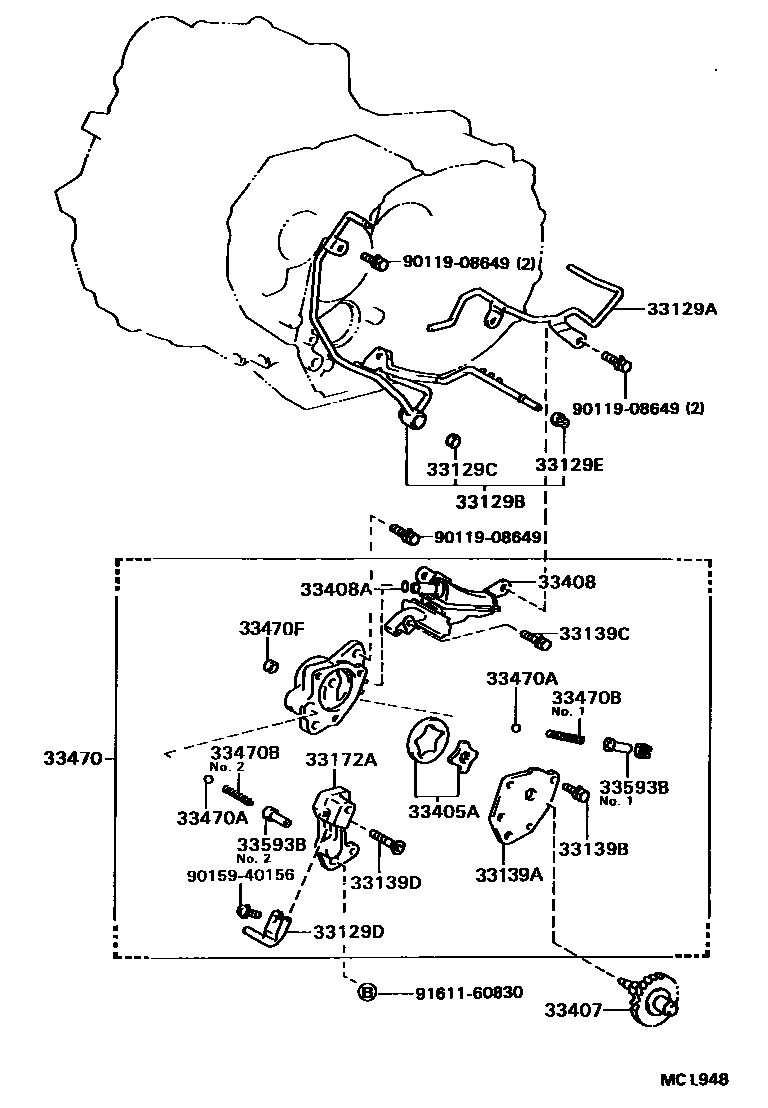

Parts diagram
33129APIPE, MANUAL TRANSMISSION OIL, NO.1
main33129-32010i199203-199607
33129BPIPE, MANUAL TRANSMISSION OIL, NO.2
main33106-33010i199203-199607
33129CGASKET(FOR MANUAL TRANSMISSION OIL PIPE)
main90430-09004i199203-199607
33129DPIPE, TRANSMISSION OIL, NO.3
main33129-20040i199203-199607
33129EBUSH(FOR MANUAL TRANSMISSION OIL PIPE)
main90389-05012i199203-199607
33139ACOVER, OIL PUMP(FOR MANUAL TRANSMISSION)
main33139-20020i199203-199607
33139BBOLT(FOR MANUAL TRANSMISSION OIL PUMP COVER)
main90119-06199i199203-199607
33139CBOLT(FOR TRANSMISSION OIL PUMP COVER)
main90119-06268i199203-199607
33139DSCREW(FOR TRANSMISSION OIL PUMP COVER)
main90149-60064i199408-199607
33172ABY-PASS, TRANSMISSION OIL PUMP
main33172-20020i199203-199607
33405AROTOR SUB-ASSY, MANUAL TRANSMISSION OIL PUMP
main33405-20020i199203-199607
33407GEAR SUB-ASSY, MANUAL TRANSMISSION OIL PUMP DRIVE
main33407-33010i199203-199607
33408STRAINER SUB-ASSY, MANUAL TRANSMISSION OIL
main33408-20020i199203-199607
33408ARING, O (FOR MANUAL TRANSMISSION OIL STRAINER)
main96721-19012i199203-199607
33470PUMP ASSY, MANUAL TRANSMISSION OIL
main33470-20021i199203-199308
main33470-20030i199308-199607
33470ABALL (FOR MANUAL TRANSMISSION OIL PUMP)
main90360-09001i199203-199607
33470BSPRING, COMPRESSION (FOR MANUAL TRANSMISSION OIL PUMP)
main90501-07062i199203-199607
NO.2
main90501-08094i199203-199607
NO.1
33470FGASKET (FOR TRANSMISSION OIL PUMP)
main90430-09004i199203-199607
33593BHOLDER, SPRING (FOR MANUAL TRANSMISSION OIL PUMP)
main33593-20020i199203-199607
NO.2
main33593-20030i199203-199607
NO.1
9011908649
9015940156
9161160830

22 parts on this diagram · 2 diagrams in section
