FUEL TANK & TUBE

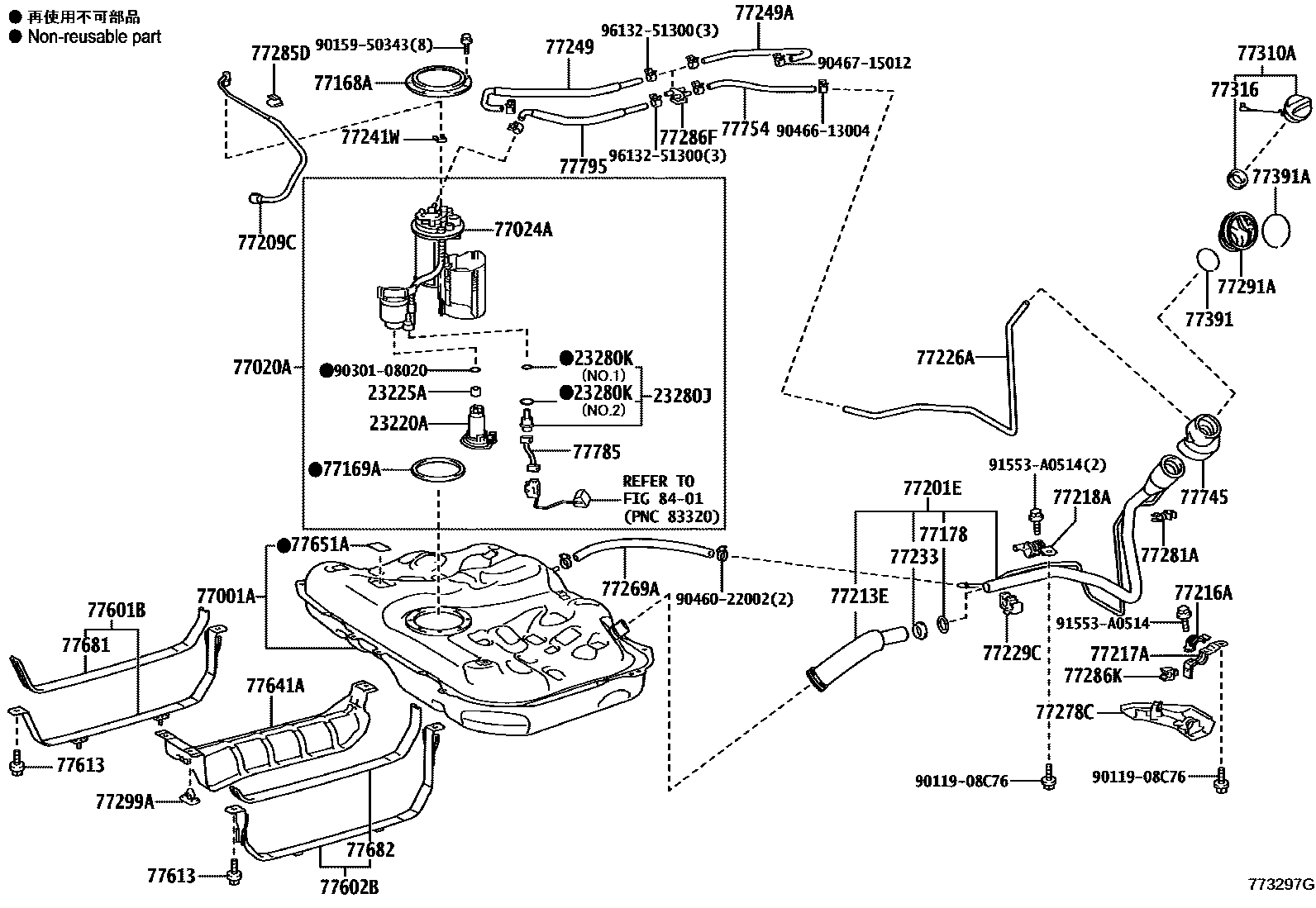

Parts diagram
23220APUMP ASSY, FUEL W/FILTER
main23220-28181i201206-201507
main23220-31370i201206-201507
main23220-36130i201507
23225ASPACER, FUEL PUMP
main23225-21010i201206-201507
main23225-21020i201206-201507
23280JREGULATOR ASSY, FUEL PRESSURE
main23280-21010i201206-201507
main23280-36020i201507
main23280-38020i201206-201507
23280KRING, O(FOR FUEL PRESSURE REGULATOR)
main90301-04013i201206-201507
NO.1:REFER ILLUST.
main90301-15024i201206-201507
NO.2:REFER ILLUST.
77001ATANK SUB-ASSY, FUEL
main77001-33260i201206-201602
main77001-33261i201603
77020ATUBE ASSY, FUEL SUCTION W/PUMP & GAGE
main77020-33380i201206-201412
main77020-33381i201501-201805
main77020-33390i201206-201412
main77020-33391i201501-201805
main77020-33461i201507-201805
77024APLATE SUB-ASSY, FUEL SUCTION
main77024-33150i201206-201805
main77024-33190i201206-201805
main77024-33230i201507-201805
77168APLATE, FUEL TANK VENT TUBE SET
main77168-52020i201206-201507
77169AGASKET, FUEL SUCTION TUBE SET
main77169-53010i201206-201507
77178GASKET, FUEL TANK FILLER PIPE, LOWER
main77178-33020i201206-201507
77201EPIPE SUB-ASSY, FUEL TANK FILLER
main77201-33350i201206-201412
main77201-33390i201412-201603
main77201-33450i201603
77209CTUBE SUB-ASSY, FUEL TANK MAIN
main77209-33090i201206-201507
main77209-33110i201507
77213EHOSE, FUEL TANK TO FILLER PIPE
main77213-33110i201206-201507
77216ASUPPORT, FUEL TANK FILLER PIPE, NO.1
main77216-33120i201206-201507
77217ASUPPORT, FUEL TANK FILLER PIPE, NO.2
main77217-33050i201206-201507
77218ASUPPORT, FUEL TANK FILLER PIPE, NO.3
main77218-33070i201206-201603
main77218-33080i201412-201507
77226ATUBE, FUEL TANK BREATHER, NO.6
main77226-33080i201412-201507
main77226-33110i201206-201412
77229CCLAMP, BREATHER TUBE
main77229-47060i201206-201507
77233JOINT, FUEL HOSE
main77233-33050i201206-201507
77241WCLIP, TUBE JOINT
main77241-33011i201206-201507
77249HOSE, FUEL EMISSION
main77249-33140i201206-201507
77249AHOSE, FUEL EMISSION
main77249-33150i201206-201507
77269AHOSE, FUEL TANK BREATHER
main95313-13038i201206-201507
77278CPROTECTOR, FUEL TANK FILLER PIPE, NO.2
main77278-33040i201206-201507
77281ACLAMP, FUEL FILLER PIPE
main77281-33090i201206-201507
77285DCLAMP, FUEL TUBE, NO.1
main77285-33110i201206-201507
77286FCLAMP, FUEL TUBE, NO.2
main77286-33090i201206-201507
77286KCLAMP, FUEL TUBE, NO.2
main77286-42060i201206-201507
77291ASHIELD, FUEL TANK FILLER PIPE
main77291-33120i201206-201507
77299ACLAMP, FUEL TUBE, NO.5
main77299-52010i201206-201507
77310ACAP ASSY, FUEL TANK
main77300-12020i201603
main77300-52030i201206-201603
77316GASKET, FUEL TANK CAP
main77316-52040i201206-201507
77391RING, FUEL INLET BOX
main77391-12020i201206-201507
77391ARING, FUEL INLET BOX
main77391-30020i201206-201507
77601BBAND SUB-ASSY, FUEL TANK, NO.1 RH
main77601-33120i201206-201411
main77601-33140i201412-201507
77602BBAND SUB-ASSY, FUEL TANK, NO.1 LH
main77602-33120i201206-201411
main77602-33150i201412-201507
77613BOLT, FUEL TANK BAND SET
main90119-10971i201206-201507
77641APROTECTOR, FUEL TANK, NO.1
main77641-06010i201206-201507
77651ACUSHION, FUEL TANK, NO.1
main77651-20090i201206-201507
77681SEAT, FUEL TANK BAND, RH
main77681-33030i201206-201507
77682SEAT, FUEL TANK BAND, LH
main77681-33030i201206-201507
77745FILTER, CHARCOAL CANISTER, NO.1
main77745-12050i201302-201507
main77745-52030i201206-201301
77754HOSE, CHARCOAL CANISTER OUTLET, NO.1
main95326-09028i201206-201507
L=260
77785HARNESS, FUEL PUMP
main77785-12010i201206-201507
main77785-33071i201206-201709
main77785-33200i201710
77795HOSE, CHARCOAL CANISTER OUTLET, NO.2
main77795-33020i201206-201507
8401
9011908C76
9015950343
9030108020
9046022002
9046613004
9046715012
91553A0514
9613251300

54 parts on this diagram · 7 diagrams in section
