E
EPC Data

BRAKE TUBE & CLAMP

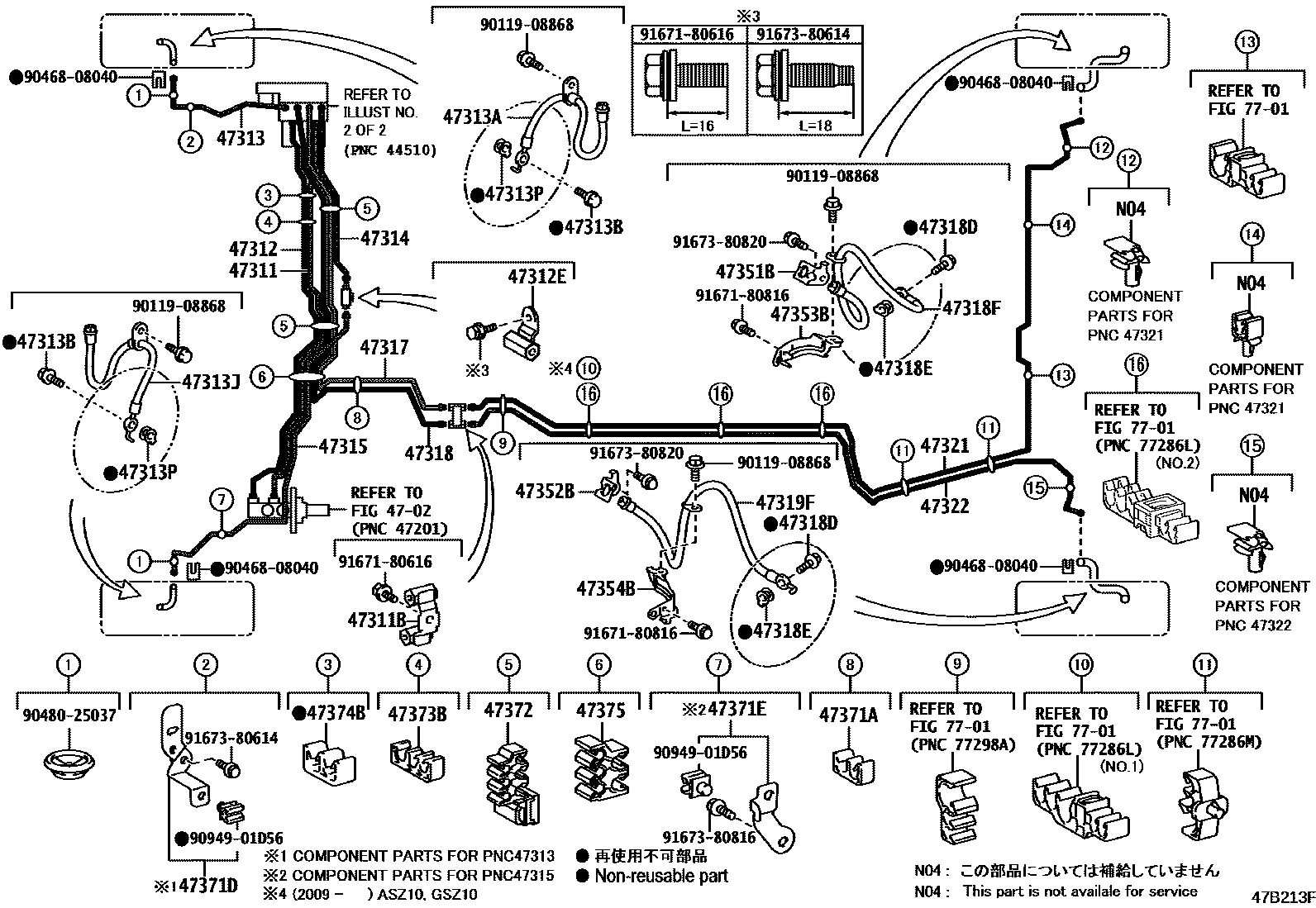

Parts diagram
4702
47311TUBE, FRONT BRAKE, NO.1
main47311-06770i201806-202108
main47311-0W130i201806-202108
main47311-33440i201807-202108
main47311-33450i¥910201807-202110
47311BWAY, NO.1(FOR FRONT BRAKE TUBE)
main90412-10285i¥610201806-202110
47312TUBE, FRONT BRAKE, NO.2
main47312-06610i201806-202108
main47312-0W240i201806-202108
main47312-33330i201807-202108
main47312-33340i¥910201807-202110
47312EWAY, NO.2(FOR FRONT BRAKE TUBE)
main90412-10272i¥490201806-202108
main90412-10306i¥610201807-202110
47313TUBE, FRONT BRAKE, NO.3
main47313-33300i201806-202108
main47313-33360i201807-202108
main47313-33370i201806-202108
main47313-33380i¥810201807-202110
47313AHOSE, FLEXIBLE, NO.1(FOR FRONT)
main90947-02H65i¥1,670201806-202110
47313BBOLT, UNION(FOR FRONT FLEXIBLE HOSE)
main90401-10058i¥220201806-202110
47313JHOSE, FLEXIBLE, NO.2(FOR FRONT)
main90947-02H66i¥1,670201806-202110
47313PGASKET(FOR FRONT FLEXIBLE HOSE)
main47389-50020i¥280201806-202110
47314TUBE, FRONT BRAKE, NO.4
main47314-33230i201807-202108
main47314-33290i201806-202108
main47314-33360i¥910201807-202110
main47314-33370i201806-202108
47315TUBE, FRONT BRAKE, NO.5
main47315-33330i201806-202108
main47315-33340i201807-202108
main47315-33430i¥590201807-202110
main47315-33440i201806-202108
47317TUBE, FRONT BRAKE, NO.7
main47317-33380i201806-202108
main47317-33460i201807-202108
main47317-33470i¥810201807-202110
main47317-33480i201806-202108
47318TUBE, FRONT BRAKE, NO.8
main47318-33160i201807-202108
main47318-33170i¥910201807-202110
main47318-33180i201806-202108
main47318-33190i201806-202108
47318DBOLT, UNION(FOR REAR FLEXIBLE HOSE)
main90401-10058i¥220201806-202110
47318EGASKET(FOR REAR FLEXIBLE HOSE)
main47389-50020i¥280201806-202110
47318FHOSE, FLEXIBLE(FOR REAR RH)
main90947-02H69i¥1,800201806-202110
47319FHOSE, FLEXIBLE(FOR REAR LH)
main90947-02H70i¥1,800201806-202110
47321TUBE, REAR BRAKE, NO.1
main47321-33240i201806-202108
main47321-33250i¥2,570201807-202110
47322TUBE, REAR BRAKE, NO.2
main47322-33210i201806-202108
main47322-33220i¥2,050201807-202110
47351BBRACKET, FLEXIBLE HOSE, NO.1
main47351-47030i¥270201806-202110
47352BBRACKET, FLEXIBLE HOSE, NO.2
main47352-47030i¥270201806-202110
47353BBRACKET, FLEXIBLE HOSE, NO.3
main47351-10110i¥680201806-202110
47354BBRACKET, FLEXIBLE HOSE, NO.4
main47352-10060i¥680201806-202110
47371ACLAMP, BRAKE TUBE, NO.1
main90464-00904i¥170201806-202110
47371DCLAMP, BRAKE TUBE, NO.8
main47371-33340i¥470201806-202110
47371ECLAMP, BRAKE TUBE, NO.9
main47371-33350i201806-202108
47372CLAMP, BRAKE TUBE, NO.2
main90949-01D91i¥110201807-202108
main90949-01E31i¥210201806-202108
47373BCLAMP, BRAKE TUBE, NO.3
main90464-00857i¥110201806-202108
main90949-01D99i¥170201807-202110
47374BCLAMP, BRAKE TUBE, NO.4
main90949-01E23i¥110201806-202108
main90949-01E30i¥210201806-202108
47375CLAMP, BRAKE TUBE, NO.5
main90949-01E23i¥110201806-202108
main90949-01E40i¥110201806-202108
main90949-01E63i¥210201807-202110
7701
9011908868
main90119-08868¥70
9046808040
main90468-08040¥130
9048025037
main90480-25037¥100
9094901D56
main90949-01D56¥110
9167180616
main91671-80616¥60
9167180816
main91671-80816¥80
9167380614
main91673-80614¥60
9167380816
main91673-80816¥80
9167380820
main91673-80820¥80

41 parts on this diagram · 8 diagrams in section
