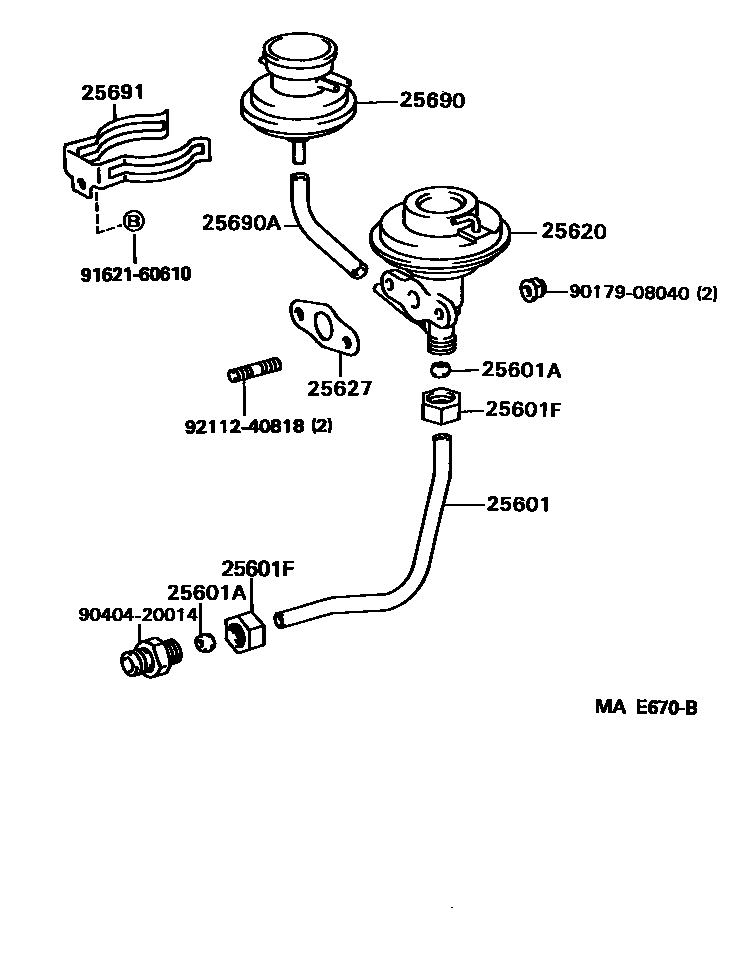

EXHAUST GAS RECIRCULATION SYSTEM

0001 1 0002 1

25601PIPE SUB-ASSY, EGR, NO.1

main25611-62020i3VZFE..VCV10..JPP199106-199608

main25611-74030i5SFE..SXV10..JPP199106-199608

25601ASLEEVE, BALL, EGR PIPE, NO.1

main90410-12042i5SFE..SXV10..JPP199106-199608

main90410-16001i3VZFE..VCV10..JPP199106-199608

25601FUNION(FOR EGR PIPE, NO.1)

main90402-20009i5SFE..SXV10..JPP199508-199608

UNION SIDE

main90402-20073i5SFE..SXV10..JPP199106-199508

main90402-20073i5SFE..SXV10..JPP199508-199608

EGR VALVE SIDE

main90404-22003i3VZFE..VCV10..JPP199106-199608

25620VALVE ASSY, EGR

main25620-62030i3VZFE..VCV10..JPP..MTM199106-199608

main25620-62040i3VZFE..VCV10..JPP..ATM199106-199608

main25620-74201i5SFE..SXV10..JPP..MTM199106-199209

sub25620-74250

main25620-74211i5SFE..SXV10..JPP..ATM199106-199209

sub25620-74260

main25620-74250i5SFE..SXV10..JPP..MTM199209-199508

main25620-74260i5SFE..SXV10..JPP..ATM199209-199508

main25620-74300i5SFE..SXV10..JPP..MTM199508-199608

main25620-74310i5SFE..SXV10..JPP..ATM199508-199608

25627GASKET, EGR VALVE

main25627-62020i3VZFE..VCV10..JPP199106-199608

main25627-74011i5SFE..SXV10..JPP199106-199608

25690MODULATOR ASSY, EGR VACUUM

main25870-74090i5SFE..SXV10..JPP..MTM199106-199608

main25870-74100i5SFE..SXV10..JPP..ATM199106-199308

sub25870-74090

25690AHOSE(FOR EGR VACUUM MODULATOR)

main90445-11065i5SFE..SXV10..JPP199106-199608

25691BRACKET, EGR VACUUM MODULATOR

main25691-62020i3VZFE..VCV10..JPP199106-199608

main25691-74040i5SFE..SXV10..JPP199106-199311

sub25691-74080

main25691-74080i5SFE..SXV10..JPP199311-199608

9017908040

main90179-08040

9040420014

main90404-20014

9162160610

main91621-60610

9211240818

main92112-40818

12 parts on this diagram · 2 diagrams in section
