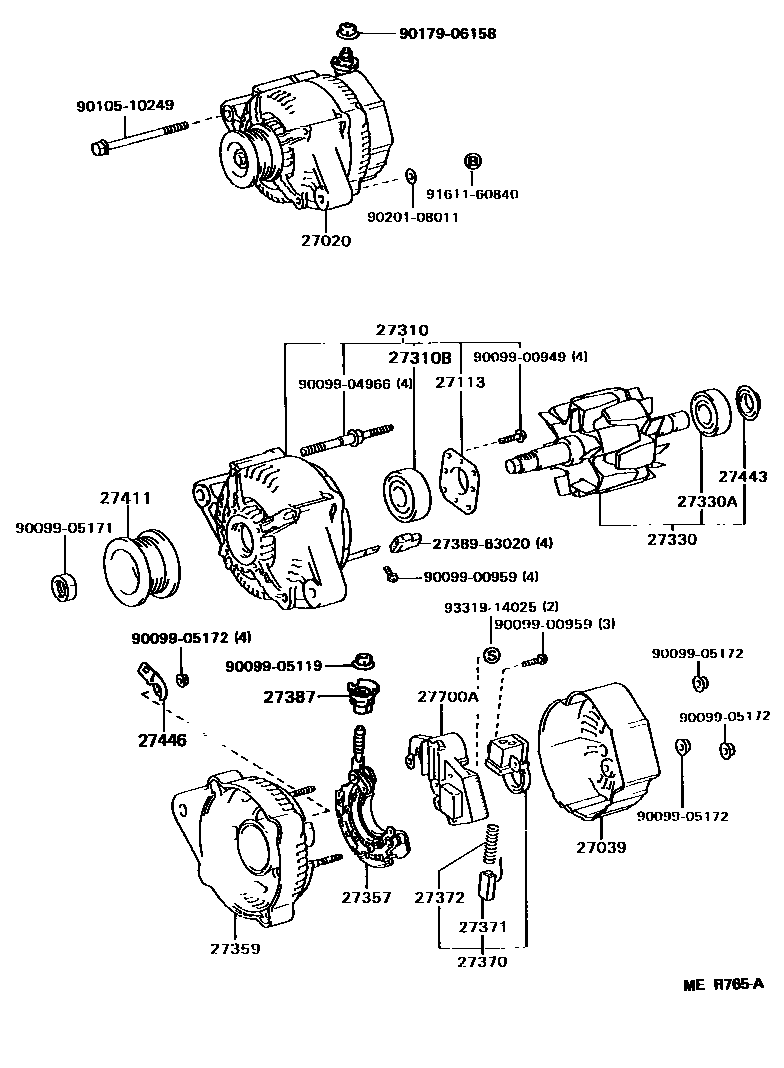

ALTERNATOR

0001 112V 70A 0002 112V 80A

27020ALTERNATOR ASSY

main27060-62070i3VZFE..VCV10..JPP199106-199206

12V 80A

main27060-62090i3VZFE..VCV10..JPP199206-199608

12V 80A

main27060-74270i5SFE..SXV10..JPP199106-199208

12V 70A

main27060-74370i5SFE..SXV10..JPP199208-199608

12V 70A

27039COVER, ALTERNATOR REAR END

main27039-15170i5SFE..SXV10..JPP199109-199208

sub27039-15171

main27039-16310i3VZFE..VCV10..JPP199109-199206

main27039-42010i3VZFE..VCV10..JPP199106-199109

sub27039-16310

main27039-55080i3VZFE..VCV10..JPP199206-199608

sub27039-70470

main27039-72010i5SFE..SXV10..JPP199106-199109

sub27039-15170

main27039-73020i5SFE..SXV10..JPP199208-199608

sub27039-16380

27113PLATE, BEARING RETAINER, ALTERNATOR

main27312-42010i3VZFE..VCV10..JPP199106-199608

main27312-70200i5SFE..SXV10..JPP199106-199608

27310FRAME ASSY, DRIVE END, ALTERNATOR

main27310-62070i3VZFE..VCV10..JPP199106-199206

main27310-62090i3VZFE..VCV10..JPP199206-199608

main27310-70100i5SFE..SXV10..JPP199106-199608

27310BBEARING(FOR ALTERNATOR DRIVE END FRAME)

main90099-10178i5SFE..SXV10..JPP199106-199608

main90099-10192i3VZFE..VCV10..JPP199106-199608

27330ROTOR ASSY, ALTERNATOR

main27330-72101i5SFE..SXV10..JPP199106-199608

main27330-76030i3VZFE..VCV10..JPP199106-199608

sub27330-16390

27330ABEARING(FOR ALTERNATOR ROTOR)

main90099-10140i5SFE,3VZFE..SXV10,VCV10..JPP199106-199608

27357HOLDER, ALTERNATOR, W/RECTIFIER

main27357-55080i3VZFE..VCV10..JPP199109-199608

main27357-62040i3VZFE..VCV10..JPP199106-199109

sub27357-74160

main27357-63020i5SFE..SXV10..JPP199106-199608

27359FRAME, ALTERNATOR RECTIFIER END

main27359-42010i3VZFE..VCV10..JPP199106-199206

sub27359-74330

main27359-43160i5SFE..SXV10..JPP199106-199601

sub27359-43161

sub27384-16380

main27359-43161i5SFE..SXV10..JPP199601-199608

main27359-62090i3VZFE..VCV10..JPP199206-199608

27370HOLDER ASSY, ALTERNATOR BRUSH

main27370-35060i5SFE..SXV10..JPP199207-199608

main27370-70300i5SFE..SXV10..JPP199106-199207

sub27370-35060

main27370-75060i3VZFE..VCV10..JPP199106-199608

27371BRUSH, ALTERNATOR

main27371-70300i5SFE..SXV10..JPP199106-199608

27372SPRING, ALTERNATOR BRUSH

main27372-63020i5SFE..SXV10..JPP199106-199608

sub27372-87501

27387INSULATOR, TERMINAL

main27387-42020i3VZFE..VCV10..JPP199106-199608

main27387-70170i5SFE..SXV10..JPP199106-199608

27411PULLEY, ALTERNATOR

main27411-16211i5SFE..SXV10..JPP199106-199608

main27411-62070i3VZFE..VCV10..JPP199106-199608

27443COVER, ALTERNATOR BEARING

main27443-63020i5SFE,3VZFE..SXV10,VCV10..JPP199106-199608

27446CLIP, ALTERNATOR CORD

main27446-74250i5SFE,3VZFE..SXV10,VCV10..JPP199106-199608

27700AREGULATOR ASSY, GENERATOR

main27700-46030i5SFE,3VZFE..SXV10,VCV10..JPP199106-199208

sub27700-72090

main27700-74030i3VZFE..VCV10..JPP199206-199608

2738963020INSULATOR, TERMINAL

main27389-63020

9009900949

main90099-00949

9009900959

main90099-00959

9009904966

main90099-04966

9009905119

main90099-05119

9009905171

main90099-05171

9009905172

main90099-05172

9010510249

main90105-10249

9017906158

main90179-06158

9020108011

main90201-08011

9161160840

main91611-60840

9331914025

main93319-14025

29 parts on this diagram · 2 diagrams in section
