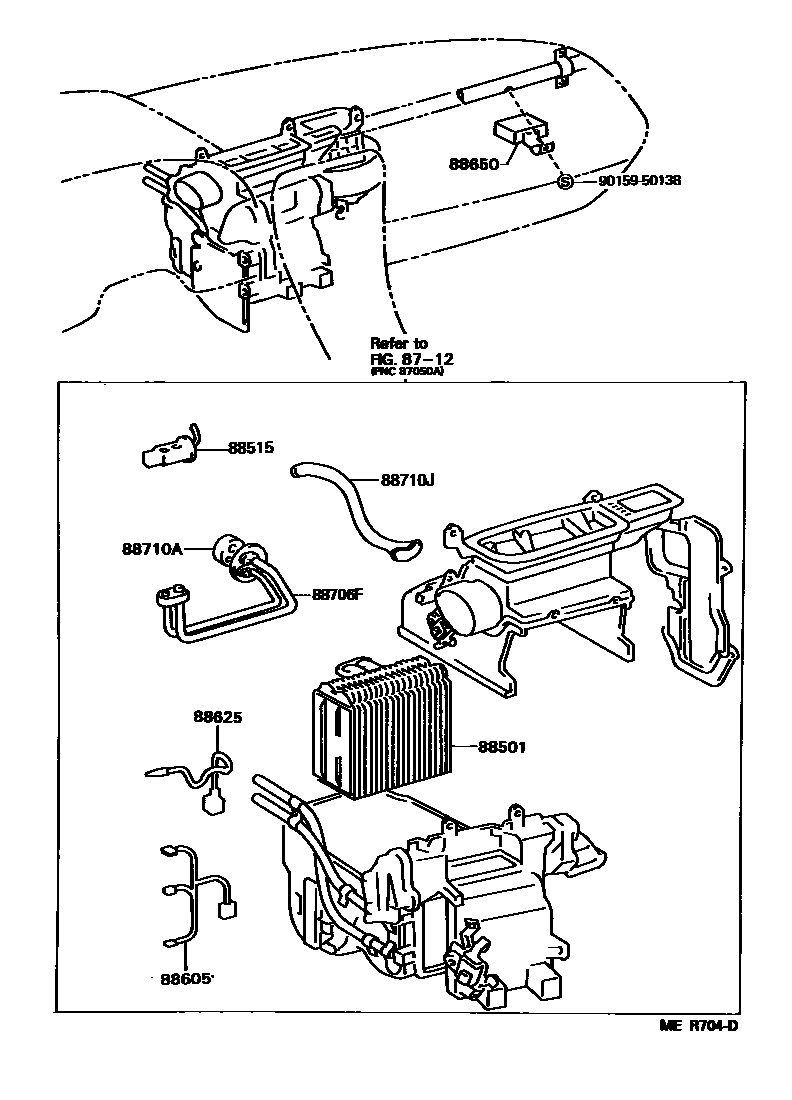

HEATING & AIR CONDITIONING - COOLER UNIT

0001 1MAKER OPT 0002 1DEALER OPT

8712

88501EVAPORATOR SUB-ASSY, COOLER, NO.1

main88501-06020iMCV10,SXV10..JPP..(LE,SE,XLE)199408-199506

*ND USA

sub88501-06021

main88501-06020iMCV10,SXV10..JPP..(LE,SE,XLE)199408-199506

MAKER OPT,*ND USA

sub88501-06021

main88501-06020iMCV10,SXV10..JPP..(LE,SE,XLE)199308-199408

(L)

sub88501-06021

main88501-06020iMCV10,SXV10..JPP..(LE,SE,XLE)199308-199408

MAKER OPT

sub88501-06021

main88501-06021iMCV10,SXV10..JPP..(LE,SE,XLE)199506-199608

*ND USA

main88501-06021iSXV10..JPP..DX199506-199608

MAKER OPT,*ND USA

main88501-33010iSXV10,VCV10..JPP199106-199308

main88501-33040iMCV10,SXV10..JPP..DX199308-199408

sub88501-33070

main88501-33040iSXV10..JPP..DX199408-199608

DEALER OPT

sub88501-33070

main88501-33070iSXV10..JPP..DX199408-199608

*ND

sub88501-33080

main88501-33070iSXV10..JPP..DX199408-199608

MAKER OPT,*ND

sub88501-33080

88515VALVE, COOLER EXPANSION

main88515-06020iSXV10..JPP..DX199408-199608

MAKER OPTION,NIPPONDENSO USA

main88515-06020iMCV10,SXV10..JPP..DX199308-199408

(L)

main88515-06020iMCV10,SXV10..JPP..DX199308-199408

MAKER OPTION

main88515-06020iSXV10..JPP..DX199408-199608

NIPPONDENSO USA

main88515-06030iSXV10,VCV10..JPP..CND;SXV10,VCV10..JPP..DX..USA199209-199308

*ND USA

main88515-06030iSXV10,VCV10..JPP..(LE,SE,XLE)..USA199209-199308

MAKER OPTION,*ND USA

main88515-14062iSXV10,VCV10..JPP..CND;SXV10,VCV10..JPP..DX..USA199209-199308

DEALER OPTION

sub88515-33010

main88515-14062iSXV10,VCV10..JPP199106-199209

sub88515-33010

main88515-14062iSXV10,VCV10..JPP..(LE,SE,XLE)..USA199209-199308

*ND

sub88515-33010

main88515-14062iSXV10,VCV10..JPP..(LE,SE,XLE)..USA199209-199308

MAKER OPTION,*ND

sub88515-33010

main88515-20100iSXV10..JPP..DX199408-199608

DEALER OPTION

sub88515-22240

main88515-20100iMCV10,SXV10..JPP..(LE,SE,XLE)199308-199408

sub88515-22240

main88515-20100iMCV10,SXV10..JPP..(LE,SE,XLE)199408-199608

NIPPONDENSO

sub88515-22240

main88515-20100iMCV10,SXV10..JPP..(LE,SE,XLE)199408-199608

MAKER OPTION,NIPPONDENSO

sub88515-22240

88605HARNESS SUB-ASSY, COOLER WIRING, NO.1

main88605-33020iSXV10,VCV10..JPP..XLE;SXV10,VCV10..JPP..LE..CND199106-199308

main88605-33030iVCV10..JPP..DX..CND;MCV10,SXV10..JPP..DX;VCV10..JPP..(DX,LE,SE)..USA;MCV10,SXV10..JPP..(LE,SE)..USA199106-199608

main88605-33050iMCV10,SXV10..JPP..XLE;MCV10,SXV10..JPP..LE..CND199308-199608

88625THERMISTOR, COOLER, NO.1

main88625-06010iMCV10,SXV10..JPP..(LE,SE,XLE)199308-199608

DEALER OPTION,*ND USA

main88625-06010iMCV10,SXV10..JPP..DX199308-199608

*ND USA

main88625-33070iMCV10,SXV10..JPP..DX199308-199608

MAKER OPTION

main88625-33070iSXV10,VCV10..JPP199106-199308

main88625-33070iMCV10,SXV10..JPP..(LE,SE,XLE)199308-199608

*ND

main88625-33070iMCV10,SXV10..JPP..(LE,SE,XLE)199308-199608

DEALER OPTION,*ND

88650AMPLIFIER ASSY, COOLER STABILIZER

main88650-06030iMCV10..JPP..DX199308-199402

DEALER OPT,*ND USA

sub88650-33041

main88650-06040iSXV10..JPP..CND;SXV10..JPP..DX..USA199308-199408

DEALER OPT,*ND USA

sub88650-33050

main88650-06040iSXV10..JPP..DX199408-199608

DEALER OPT,NIPPONDENSO USA

sub88650-33050

main88650-33010iVCV10..JPP199106-199308

main88650-33020iSXV10..JPP199106-199308

main88650-33040iMCV10..JPP..DX199308-199402

MAKER OPT

main88650-33040iMCV10..JPP..DX199308-199402

DEALER OPT,*ND

main88650-33040iMCV10..JPP..(LE,SE,XLE)199308-199408

main88650-33041iMCV10..JPP199408-199608

main88650-33050iSXV10..JPP..CND;SXV10..JPP..DX..USA199308-199408

DEALER OPT,*ND

main88650-33050iSXV10..JPP..(LE,XLE)..USA199308-199608

MAKER OPT

main88650-33050iSXV10..JPP..DX199408-199608

DEALER OPT,NIPPONDENSO

88706FTUBE SUB-ASSY, LIQUID, F

main88706-33020iSXV10,VCV10..JPP199106-199308

main88716-33140iMCV10,SXV10..JPP199308-199608

88710ATUBE ASSY, AIR CONDITIONER

main88710-33010iSXV10,VCV10..JPP..CND;SXV10,VCV10..JPP..DX..USA199106-199308

main88710-33070iMCV10,SXV10..JPP..DX199308-199608

88710JTUBE, AIR CONDITIONER CONNECTOR

main88710-33090iMCV10,SXV10..JPP199408-199608

9015950138

main90159-50138

10 parts on this diagram · 2 diagrams in section
