OVERDRIVE & ELECTRONIC CONTROLLED TRANSMISSION

0001 1 0002 1 0003 1

82125BWIRE, TRANSMISSION

main82125-20150iSXV10..JPP..ATM199106-199608

main82125-32050iVCV10..JPP..ATM199106-199308

main82125-33010iMCV10..JPP199308-199608

84720SWITCH ASSY, PATTERN SELECT

main84720-33030iMCV10,SXV10,VCV10..JPP..ATM199106-199608

84722SWITCH, TRANSMISSION CONTROL

main84722-33010-01iVCV10..JPP..ATM..SE;VCV10..JPP..ATM..LE..CND199202-199208

BLACK

sub84722-33010

main84722-33010-02iSXV10,VCV10..JPP..ATM..(DX,LE,XLE)199106-199308

TAUPE,TRIM9#

sub84722-33010

main84722-33010-03iSXV10,VCV10..JPP..ATM..(DX,LE,XLE)199106-199308

MEDIUM GRAY,TRIM1#

sub84722-33010

main84722-33010-04iSXV10,VCV10..JPP..ATM..(DX,LE,XLE)199106-199308

DARK BLUE,TRIM8#

sub84722-33010

main84722-33010-C0iVCV10..JPP..ATM..SE;VCV10..JPP..ATM..LE..CND199209-199309

BLACK

sub84722-33010

main84722-33010-E0iSXV10,VCV10..JPP..ATM..(DX,LE,XLE)199206-199308

OAK,TRIM4#

sub84722-33010

main84722-33020-01iMCV10..JPP..SE;MCV10..JPP..LE..CND199308-199408

BLACK,TRIM1#,4#,9#

sub84722-33020

sub84722-32070

main84722-33020-02iMCV10,SXV10..JPP..ATM..(DX,LE,XLE)..USA199308-199408

TAUPE,TRIM9#

sub84722-33020

sub84722-32070

main84722-33020-B0iMCV10,SXV10..JPP..ATM..(DX,LE,XLE)199308-199608

MEDIUM GRAY,TRIM1#

sub84722-33020

sub84722-32070

main84722-33020-C0iMCV10..JPP..SE199408-199608

BLACK,TRIM1#,4#,9#

sub84722-33020

sub84722-32070

main84722-33020-E0iMCV10,SXV10..JPP..ATM..(DX,LE,XLE)199308-199608

OAK,TRIM4#

sub84722-33020

sub84722-32070

main84722-33020-K0iMCV10,SXV10..JPP..ATM..(DX,LE,XLE)199408-199608

TAUPE,TRIM9#

sub84722-33020

sub84722-32070

85420SOLENOID ASSY, TRANSMISSION

main85420-20110iSXV10..JPP..ATM..USA199106-199608

NO.3

main85420-32021iSXV10..JPP..ATM..USA199106-199608

NO.1

main85420-32102iVCV10..JPP..ATM199106-199308

NO.1

main85420-32120iVCV10..JPP..ATM199106-199308

NO.2

sub85420-32121

main85420-32140iSXV10..JPP..ATM..USA199106-199608

NO.2

sub85420-32041

main85420-33010iMCV10..JPP199308-199608

85420DRING, O (FOR TRANSMISSION SOLENOID)

main90301-06004iVCV10..JPP..ATM199106-199608

NO.1 & NO.2

main90301-06004iMCV10..JPP..USA199205-199608

main90301-06005iSXV10..JPP..ATM199106-199608

NO.3,ID=7

main96721-19017iSXV10..JPP..ATM199106-199608

NO.3,ID=17

89411CSENSOR, SPEED

main89411-20060iSXV10..JPP..ATM199106-199308

main89411-32020iVCV10..JPP..ATM199106-199308

main89411-33010iMCV10..JPP199308-199608

TOYOTA

sub89413-24010

main89413-24010iMCV10..JPP199308-199608

AISIN

89414ROTOR, SENSOR

main89414-32010iSXV10..JPP..ATM199106-199308

main89414-33010iVCV10..JPP..ATM199106-199308

3518832011

main35188-32011

8282120210RETAINER, HEADLAMP HARNESS

main82821-20210

8282120220RETAINER, HEADLAMP HARNESS

main82821-20220

9030167001

main90301-67001

9161160614

main91611-60614

9161160814

main91611-60814

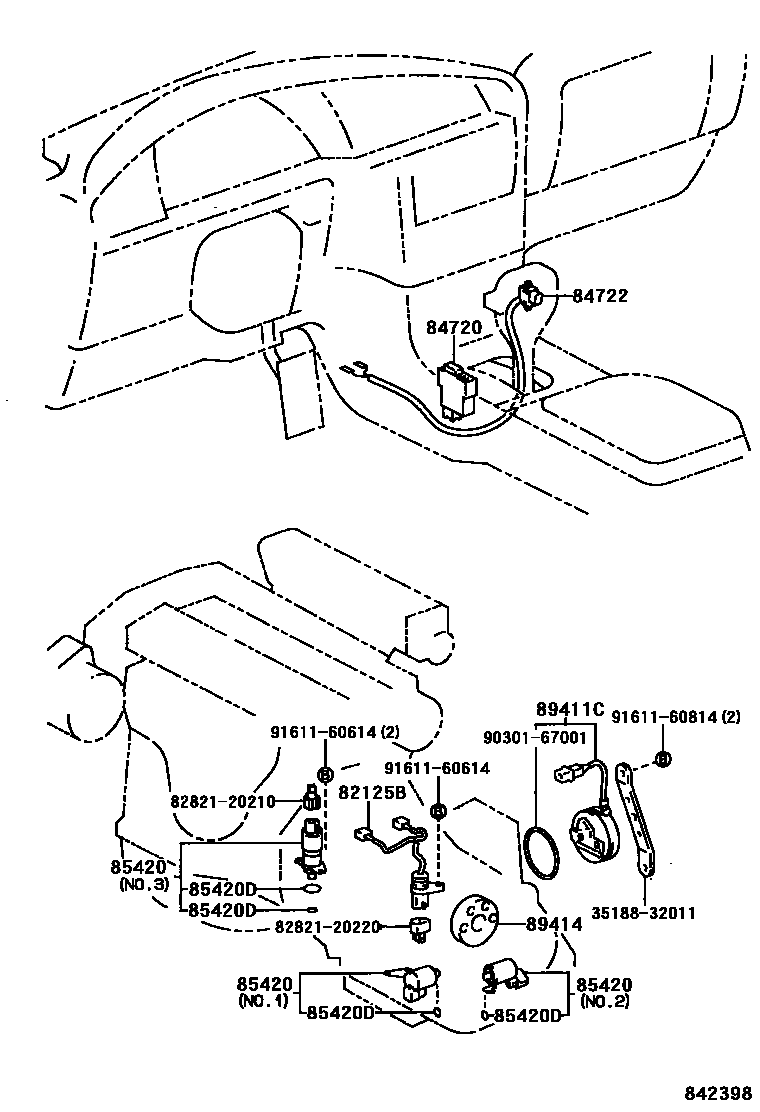

13 parts on this diagram · 3 diagrams in section
