FUEL TANK & TUBE

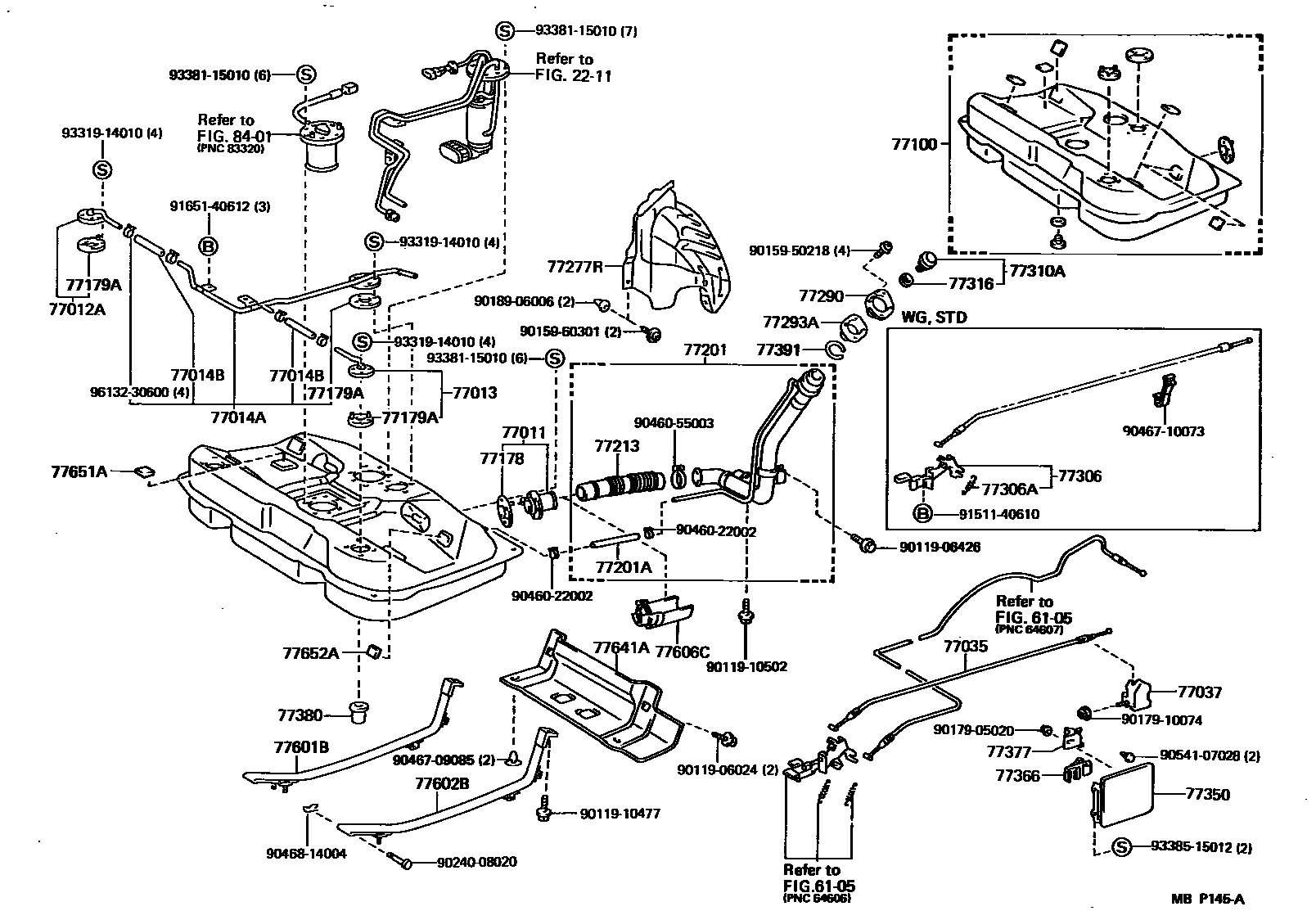

Parts diagram
2211
6105
77011PIPE SUB-ASSY, FUEL TANK FILLER, LOWER
main77011-20020i¥3,450198808-199106
77012ATUBE SUB-ASSY, FUEL TANK BREATHER, NO.1
main77012-32020i¥2,930198808-199106
77013TUBE SUB-ASSY, FUEL TANK BREATHER, NO.2
main77012-32020i¥2,930198808-199106
77014ATUBE SUB-ASSY, FUEL TANK BREATHER, NO.3
main77014-32020i¥7,100198808-199106
77014BHOSE, FUEL (FOR FUEL TANK BREATHER TUBE)
main95333-06010i¥300198808-199106
L=100
77035CABLE SUB-ASSY, FUEL LID LOCK CONTROL
main77035-32070i¥2,490198808-199106
77037LOCK SUB-ASSY, FUEL FILLER OPENING LID
main77037-12040i¥1,450198808-199106
sub77037-38010¥1,520
77100TANK ASSY, FUEL
main77001-39275i¥46,300198808-199106
main77001-39295i¥46,300198808-199106
sub77001-39285¥44,100
77178GASKET, FUEL TANK FILLER PIPE, LOWER
main77178-20010i¥430198808-199106
77179AGASKET, FUEL TANK BREATHER TUBE
main77179-16010i¥480198808-199106
77201PIPE SUB-ASSY, FUEL TANK INLET
main77201-32100i198808-199106
main77210-32052i¥18,700198808-199106
sub77201-32080¥14,600
sub77213-32020¥4,230
sub77216-32030¥940
sub77217-32021¥930
sub77218-32020¥620
sub77281-32010¥450
sub90159-60357¥110
sub90445-22002¥600
sub90460-22002¥530
sub90460-55003¥270
77201AHOSE, FUEL, NO.1(FOR FUEL TANK INLET PIPE)
main90445-22002i¥600198808-199106
L=200
77213HOSE, FUEL TANK SUB INLET
main77213-32020i¥4,230198808-199106
77277RPROTECTOR, FUEL TANK FILLER PIPE
main77277-32020i¥2,300198808-199106
main77277-32030i¥2,490198808-199106
77290SHIELD ASSY, FUEL TANK FILLER PIPE
main77290-32021i¥2,100198808-199106
77293ASHIELD, FUEL TANK FILLER PIPE, NO.3
main77293-20010i¥1,200198808-199106
77306LEVER SUB-ASSY, FUEL LID LOCK OPEN
main77306-14040i¥3,130198808-199106
77306ASPRING, FUEL LID OPEN LEVER
main90506-09004i¥200198808-199106
77310ACAP ASSY, FUEL TANK
main77310-12140i¥2,790198808-199106
77316GASKET, FUEL TANK CAP
main77316-16010i¥660198808-199106
77350LID ASSY, FUEL FILLER OPENING
main77350-32030i¥3,580198808-199106
77366SPRING, FUEL FILLER OPENING LID HINGE
main77360-24010i¥260198808-199106
77377RETAINER, FUEL FILLER OPENING LID LOCK
main77377-20030i¥700198808-199106
77380VALVE ASSY, FUEL CUT OFF
main77380-14020i¥1,240198808-199106
77391RING, FUEL INLET BOX
main77391-16011i¥310198808-199106
77601BBAND SUB-ASSY, FUEL TANK, NO.1 RH
main77601-32040i¥2,960198808-199106
main77601-32060i¥2,440198808-199106
77602BBAND SUB-ASSY, FUEL TANK, NO.1 LH
main77602-32030i¥2,960198808-199106
main77602-32050i¥2,440198808-199106
77606CPROTECTOR, FUEL TANK, NO.2
main77606-32020i¥3,440198808-199106
77641APROTECTOR, FUEL TANK, NO.1
main77641-32030i¥2,960198808-199106
main77641-32040i¥3,760198808-199106
77651ACUSHION, FUEL TANK, NO.1
main77651-32050i¥790198808-199106
main77651-32060i¥1,010198808-199106
77652ACUSHION, FUEL TANK, NO.2
main77652-32030i¥940198808-199106
main77652-32050i¥1,060198808-199106
8401
9011906024
main90119-06024¥120
9011906426
main90119-06426¥120
9011910477
main90119-10477¥240
9011910502
main90119-10502¥150
9015950218
main90159-50218¥120
9015960301
main90159-60301¥120
9017905020
main90179-05020¥140
9017910074
main90179-10074¥110
9018906006
main90189-06006¥100
9024008020
main90240-08020¥250
9046022002
main90460-22002¥530
9046055003
main90460-55003¥270
9046709085
main90467-09085¥190
9046710073
main90467-10073¥140
9046814004
main90468-14004¥80
9054107028
main90541-07028¥190
9151140610
main91511-40610¥140
9165140612
main91651-40612¥70
9331914010
main93319-14010¥70
9338115010
main93381-15010¥60
9338515012
main93385-15012¥160
9613230600
main96132-30600¥200

56 parts on this diagram · 4 diagrams in section
