TRANSMISSION CASE & OIL PAN (ATM)

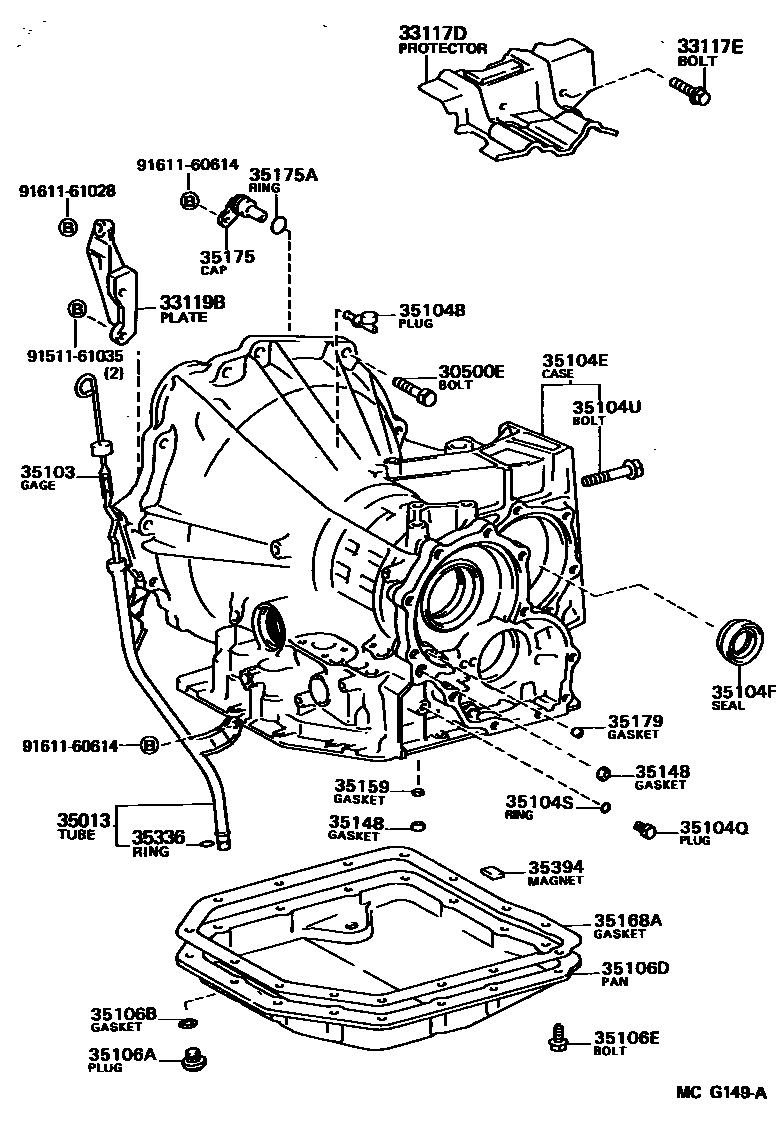

Parts diagram
30500EBOLT(FOR TRANSAXLE & ENGINE SETTING)
main90105-08040i¥180198808-199106
*8-1.25PX18-15
main90105-10077i¥260198808-199106
*10-1.25PX43-26
main90119-12250i¥210199105-199106
*12-1.25PX50-30
main91619-61245i¥120198808-199106
*12-1.25PX45-30
main91619-61260i¥130198808-199105
*12-1.25PX60-30
main91619-61265i¥230199105-199106
*12-1.25PX65-30
main91651-41022i¥160198808-199106
*10-1.25PX22-22
33117DPROTECTOR, AUTOMATIC TRANSMISSION CASE
main33117-32022i¥2,210198808-199106
main33117-32040i¥2,230198808-199106
main33117-32050i¥2,230198808-199106
33117EBOLT(FOR AUTOMATIC TRANSMISSION CASE PROTECTOR)
main90105-08040i¥180198808-199106
33119BPLATE, STIFFENER, LH(ATM)
main33119-32020i¥3,090198808-199106
main33119-32040i¥3,190198808-199106
35013TUBE SUB-ASSY, TRANSMISSION OIL FILLER
main35013-32050i¥2,790198808-199106
main35013-32080i¥2,760198808-199106
main35013-32100i¥3,180198808-199106
35103GAGE SUB-ASSY, TRANSMISSION OIL LEVEL
main35103-32031i¥1,420198808-199106
main35103-32041i¥1,180198808-199105
main35103-32042i¥1,180199105-199106
main35103-32080i¥1,180198808-199106
35104BPLUG, BREATHER, NO.1 (ATM)
main90930-03001i¥310198808-199106
main90930-03089i¥370198808-199106
35104ECASE SUB-ASSY, AUTOMATIC TRANSAXLE
main35104-20072i¥92,800198808-198908
sub35104-20073¥92,800
sub35424-20020¥970
sub90301-23194¥400
sub90501-18084¥270
main35104-20073i¥92,800198908-199106
sub35104-32101¥92,100
main35104-32060i¥92,800198808-199005
sub35104-32061¥92,800
sub32901-32050¥6,100
main35104-32061i¥92,800199005-199012
main35104-32062i¥92,100199012-199106
sub35104-32063¥92,100
main35104-32091i¥92,800198808-199005
sub35104-32092¥92,800
sub32901-32050¥6,100
main35104-32092i¥92,800199005-199012
sub35104-32096¥92,800
sub35424-32021¥1,670
sub90301-30005¥250
sub90501-29029¥340
main35104-32094i¥92,800199012-199106
sub35104-32095¥92,800
35104FSEAL, OIL (FOR TRANSAXLE CASE)
main90311-35019i¥400198808-199106
35104QPLUG, NO.1 (FOR TRANSAXLE CASE)
main90341-08001i¥120198808-199106
35104SRING, O (FOR TRANSAXLE CASE PLUG NO.1)
main90301-06196i¥170198808-199106
35104UBOLT (FOR TRANSAXLE CASE)
main90105-10222i¥260198808-199106
*10-1.25PX65-30
main90105-10223i¥260198808-199106
*10-1.25PX75-30
main90105-10224i¥310198808-199106
*10-1.25PX100-30
main90105-12052i¥370198808-199106
*12-1.25PX54-24
sub90105-12263¥310
35106APLUG SUB-ASSY, DRAIN (ATM)
main90341-18016i¥190198808-199106
35106BGASKET, DRAIN PLUG (ATM)
main90430-18008i¥110198808-199106
35106DPAN SUB-ASSY, AUTOMATIC TRANSAXLE OIL
main35106-32011i¥5,700198808-199001
sub35106-32012¥5,500
main35106-32012i¥5,500199001-199106
main35106-32030i¥6,100198808-198809
sub35106-32031¥8,700
main35106-32031i¥8,700198809-199102
sub35106-32032¥8,600
main35106-32032i¥8,600199102-199106
main35106-32040i¥6,100198808-199102
sub35106-32041¥6,200
main35106-32041i¥6,200199102-199106
35106EBOLT (FOR TRANSAXLE OIL PAN)
main90119-06173i¥80198808-199106
35148GASKET, GOVERNOR APPLY, NO.1
main35148-16010i¥740198808-199106
35159GASKET, BRAKE DRUM
main35159-32011i¥840198808-199106
35168AGASKET, AUTOMATIC TRANSAXLE OIL PAN
main35168-32010i¥790198808-199106
main35168-32020i¥850198808-199106
sub35168-33020¥850
35175CAP, TRANSAXLE CASE, NO.2
main35175-32010i¥1,070198808-199106
35175ARING, O (FOR TRANSAXLE CASE CAP)
main90301-21002i¥270198808-199106
35179GASKET, OVERDRIVE BRAKE
main35179-32010i¥680198808-199106
35336RING, O (FOR TRANSMISSION OIL FILLER TUBE)
main90301-09173i¥140198808-199106
35394MAGNET, OIL CLEANER (FOR TRANSMISSION)
main35394-30011i¥360198808-199106
9151161035
main91511-61035¥230
9161160614
main91611-60614¥180
9161161028
main91611-61028¥140

27 parts on this diagram · 4 diagrams in section
