FUEL TANK & TUBE

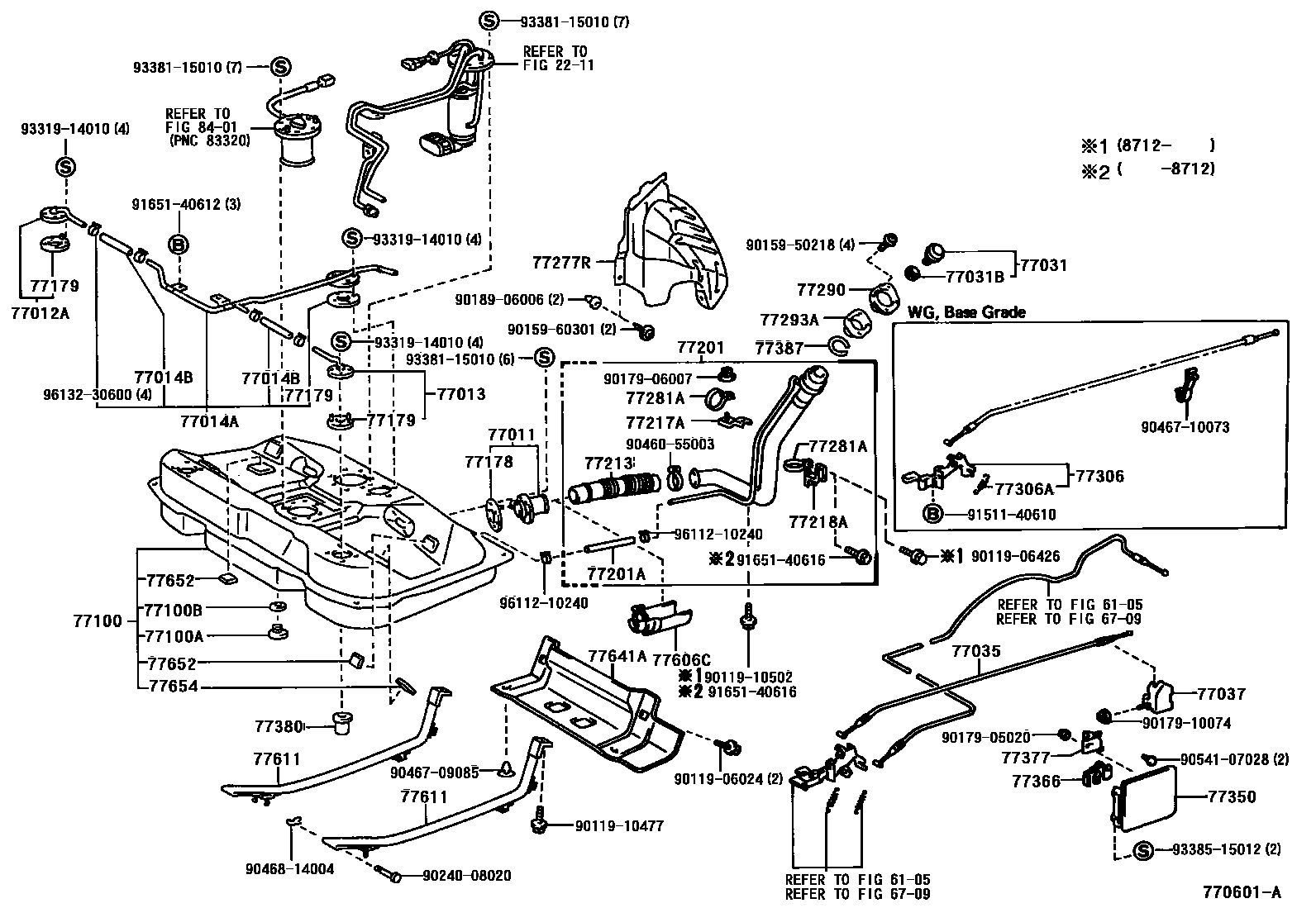

Parts diagram
2211
6105
6709
77011PIPE SUB-ASSY, FUEL TANK FILLER, LOWER
main77011-20010i¥2,240198608-198708
sub77011-20020¥3,450
main77011-20020i¥3,450198708-198808
77012ATUBE SUB-ASSY, FUEL TANK BREATHER, NO.1
main77012-32020i¥2,930198608-198808
77013TUBE SUB-ASSY, FUEL TANK BREATHER, NO.2
main77012-32020i¥2,930198608-198808
77014ATUBE SUB-ASSY, FUEL TANK BREATHER, NO.3
main77014-32020i¥7,100198608-198808
77014BHOSE, FUEL (FOR FUEL TANK BREATHER TUBE)
main95332-06010i¥300198608-198702
L=100
sub95333-06010¥300
main95333-06010i¥300198702-198808
L=100
77031CAP ASSY, FUEL TANK
main77310-16010i¥2,820198608-198706
sub77310-16011¥2,790
main77310-16011i¥2,790198706-198710
sub77310-12140¥2,790
77031BGASKET (FOR FUEL TANK CAP)
main77316-16010i¥660198608-198710
77035CABLE SUB-ASSY, FUEL LID LOCK CONTROL
main77035-32070i¥2,490198608-198808
77037LOCK SUB-ASSY, FUEL FILLER OPENING LID
main77037-12040i¥1,450198608-198808
sub77037-38010¥1,520
77100TANK ASSY, FUEL
main77001-39215i¥46,300198608-198808
sub23206-74341¥8,000
sub23206-74371¥8,000
sub23206-74460¥8,000
sub23206-74480¥8,000
sub77001-39285¥44,100
sub77001-39295¥46,300
sub77017-20101¥11,600
sub77017-20111¥13,900
sub77017-32041¥9,100
sub77017-32061¥10,900
main77001-39275i¥46,300198710-198808
77100APLUG(FOR FUEL TANK)
main90341-20004i¥360198608-198710
77100BGASKET(FOR FUEL TANK)
main90430-20007i¥220198608-198710
77178GASKET, FUEL TANK FILLER PIPE, LOWER
main77178-20010i¥430198608-198808
77179RETAINER, FUEL TANK MOUNTING, FRONT
main77179-16010i¥480198608-198808
77201PIPE SUB-ASSY, FUEL TANK INLET
main77201-32040i¥23,200198608-198708
main77201-32080i¥14,600198708-198808
main77201-32100i198710-198808
77201AHOSE, FUEL, NO.1(FOR FUEL TANK INLET PIPE)
main90445-22002i¥600198608-198808
L=200
77213HOSE, FUEL TANK SUB INLET
main77213-32020i¥4,230198608-198808
77217ASUPPORT, FUEL TANK FILLER PIPE, NO.2
main77217-32020i¥480198608-198708
77218ASUPPORT, FUEL TANK FILLER PIPE, NO.3
main77218-32020i¥620198608-198708
77277TUBE, FUEL RETURN, NO.1
main77255-32080i¥2,660198608-198808
main77255-32110i¥3,620198710-198808
77277RPROTECTOR, FUEL TANK FILLER PIPE
main77277-32020i¥2,300198608-198808
main77277-32030i¥2,490198710-198808
77281ACLAMP, FUEL FILLER PIPE
main77281-32010i¥450198608-198708
77290SHIELD ASSY, FUEL TANK FILLER PIPE
main77290-32020i¥2,120198608-198708
main77290-32021i¥2,100198708-198808
77293ASHIELD, FUEL TANK FILLER PIPE, NO.3
main77293-20010i¥1,200198608-198808
77306LEVER SUB-ASSY, FUEL LID LOCK OPEN
main77306-14040i¥3,130198612-198708
BASE GRADE
main77306-14040i¥3,130198608-198808
77306ASPRING, FUEL LID OPEN LEVER
main90506-09004i¥200198612-198708
BASE GRADE
main90506-09004i¥200198608-198808
77350LID ASSY, FUEL FILLER OPENING
main77350-32030i¥3,580198608-198808
77366SPRING, FUEL FILLER OPENING LID HINGE
main77360-24010i¥260198608-198808
77377RETAINER, FUEL FILLER OPENING LID LOCK
main77377-20030i¥700198608-198808
77380VALVE ASSY, FUEL CUT OFF
main77380-14020i¥1,240198608-198808
77387RING, FUEL INLET BOX
main77391-16011i¥310198608-198808
77606CPROTECTOR, FUEL TANK, NO.2
main77606-32020i¥3,440198608-198808
77611BAND, FUEL TANK
main77601-32040i¥2,960198608-198808
RH
main77601-32060i¥2,440198710-198808
RH
main77602-32030i¥2,960198608-198808
LH
main77602-32050i¥2,440198710-198808
LH
77641APROTECTOR, FUEL TANK, NO.1
main77641-32030i¥2,960198608-198808
main77641-32040i¥3,760198710-198808
77652CUSHION, FUEL TANK, NO.1
main77651-32050i¥790198608-198808
main77651-32060i¥1,010198710-198808
77654CUSHION, FUEL TANK, NO.2
main77652-32030i¥940198608-198808
8401
9011906024
main90119-06024¥120
9011906426
main90119-06426¥120
9011910477
main90119-10477¥240
9011910502
main90119-10502¥150
9015950218
main90159-50218¥120
9015960301
main90159-60301¥120
9017905020
main90179-05020¥140
9017906007
main90179-06007¥80
9017910074
main90179-10074¥110
9018906006
main90189-06006¥100
9024008020
main90240-08020¥250
9046055003
main90460-55003¥270
9046709085
main90467-09085¥190
9046710073
main90467-10073¥140
9046814004
main90468-14004¥80
9054107028
main90541-07028¥190
9151140610
main91511-40610¥140
9165140612
main91651-40612¥70
9165140616
main91651-40616¥60
9331914010
main93319-14010¥70
9338115010
main93381-15010¥60
9338515012
main93385-15012¥160
9611210240
main96112-10240¥200
9613230600
main96132-30600¥200
