FLOOR PAN & LOWER BACK PANEL

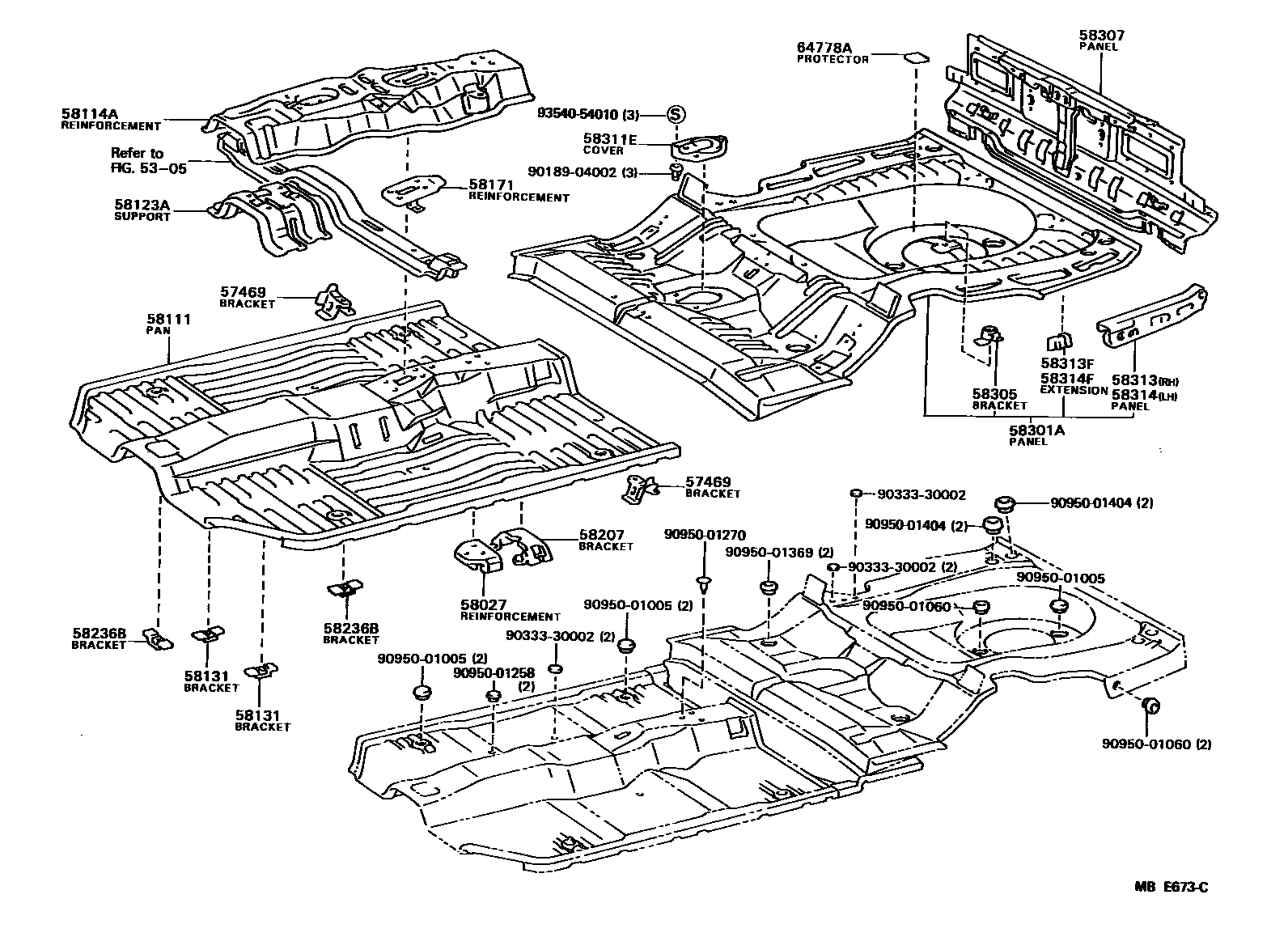

Parts diagram
5305
57469BRACKET, FRONT SEAT, OUTSIDE
main57468-32010i198301-198607
RH
main57469-32010i198301-198607
LH
58027REINFORCEMENT, BELT ANCHOR TO FLOOR PAN, NO.1
main58027-32010i198301-198607
58111PAN, FRONT FLOOR
main58111-32010i198301-198607
58114AREINFORCEMENT, FRONT FLOOR PANEL
main58114-32900i¥8,800198301-198607
58123ASUPPORT, SHIFT & SELECT LEVER
main58013-32010i198301-198607
58131BRACKET, FRONT FLOOR HEAT INSULATOR, NO.1
main58131-32010i¥310198301-198607
58171REINFORCEMENT, PARKING BRAKE BASE
main58107-32010i¥1,680198301-198607
58207BRACKET SUB-ASSY, PARKING BRAKE CABLE, NO.1
main58207-32010i198301-198607
58236BBRACKET, CENTER FLOOR HEAT INSULATOR
main58236-14010i¥680198301-198607
58301APANEL SUB-ASSY, REAR FLOOR
main58301-32050i¥67,200198301-198607
sub58301-32120¥67,200
main58301-32060i198301-198607
main58301-32120i¥67,200198308-198607
sub58301-32903¥67,000
58305BRACKET SUB-ASSY, SPARE WHEEL CLAMP
main58305-10011i¥350198301-198607
58307PANEL SUB-ASSY, BODY LOWER BACK
main58307-32060i¥22,000198301-198607
main58307-32090i¥15,500198301-198607
58311ECOVER, REAR FLOOR SERVICE HOLE
main58325-32010i¥2,160198301-198607
58313PANEL, REAR FLOOR SIDE, RH
main58313-32020i¥2,960198301-198607
58313FEXTENSION, REAR FLOOR PAN TO QUARTER PANEL, RH
main58313-32030i¥1,180198301-198607
main58315-32010i198301-198607
58314PANEL, REAR FLOOR SIDE, LH
main58314-32020i¥3,000198301-198607
58314FEXTENSION, REAR FLOOR PAN TO QUARTER PANEL, LH
main58314-32030i¥1,180198301-198607
main58317-32010i¥230198301-198607
64778APROTECTOR, SPARE WHEEL
main64778-14020i¥650198301-198607
9018904002
main90189-04002¥100
9033330002
main90333-30002¥70
9095001005
main90950-01005¥400
9095001060
main90950-01060¥200
9095001258
main90950-01258¥170
9095001270
main90950-01270¥230
9095001369
main90950-01369¥530
9095001404
main90950-01404¥100
9354054010
main93540-54010¥120

28 parts on this diagram · 2 diagrams in section
