FRONT STEERING GEAR & LINK

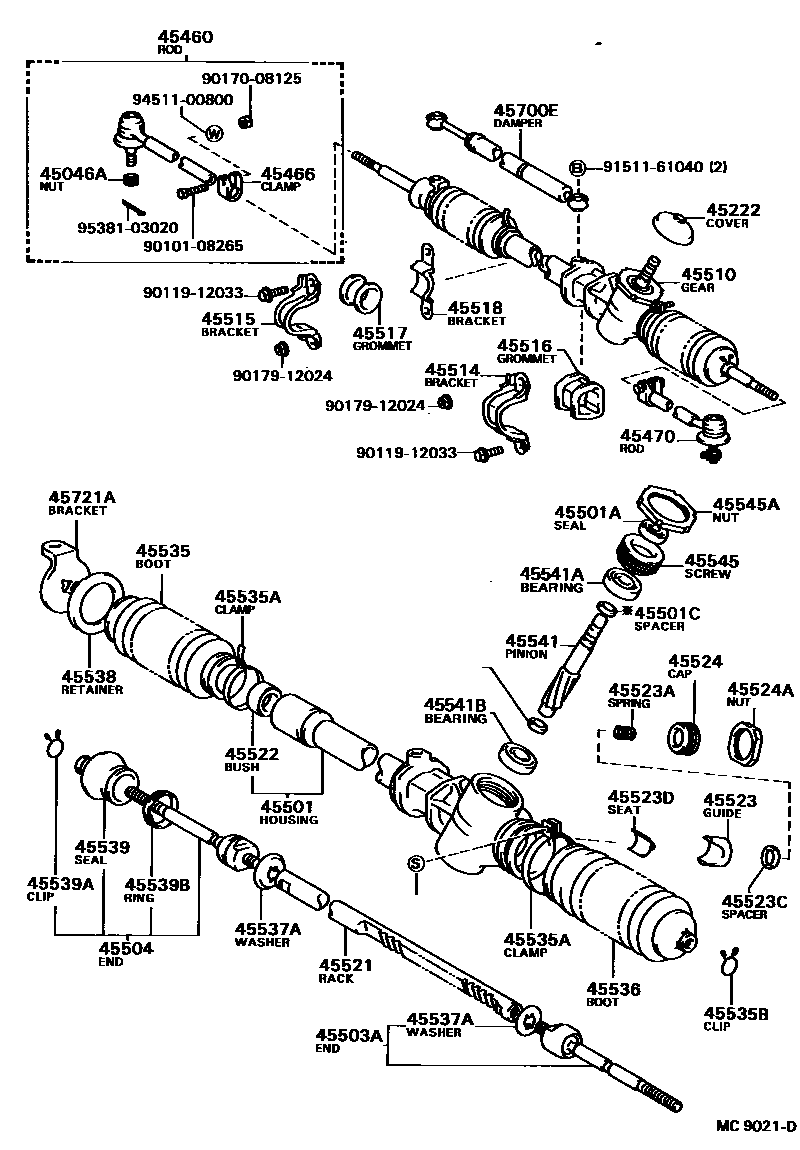

Parts diagram
45046ANUT, CASTLE(FOR TIE ROD END)
main90171-12028i198301-198607
45222COVER, STEERING GEAR DUST
main45222-20010i198301-198607
45460ROD ASSY, TIE, RH
main45460-39165i198301-198607
45466CLAMP, TIE ROD END
main45466-22010i198301-198607
45470ROD ASSY, TIE, LH
main45460-39165i198301-198607
45501HOUSING SUB-ASSY, STEERING RACK
main45501-32030i198301-198308
CONSTANT GEAR RATIO
main45501-32040i198308-198607
VARIABLE GEAR RATIO
45501ASEAL, TYPE T OIL(FOR STEERING RACK HOUSING)
main90311-15001i198301-198607
45501CSPACER(FOR STEERING RACK HOUSING)
main90560-15005i198308-198607
VARIABLE GEAR RATIO
45503AEND SUB-ASSY, STEERING RACK, NO.1
main45503-39015i198301-198607
45504END SUB-ASSY, STEERING RACK, NO.2
main45504-32010i198301-198607
45510GEAR ASSY, STEERING
main45510-32030i198301-198308
CONSTANT GEAR RATIO
main45510-32040i198308-198607
VARIABLE GEAR RATIO
45514BRACKET, STEERING RACK HOUSING, NO.1
main45514-32010i198301-198406
main45514-32040i198406-198607
W/POWER STEERING
main45514-32050i198406-198607
45515BRACKET, STEERING RACK HOUSING, NO.2
main45506-32010i198301-198406
W/POWER STEERING
main45506-32030i198405-198607
W/POWER STEERING
main45515-32020i198301-198406
main45515-32060i198406-198607
45516GROMMET, STEERING RACK HOUSING, NO.1
main45516-32010i198301-198607
45517GROMMET, STEERING RACK HOUSING, NO.2
main45517-32010i198301-198406
W/POWER STEERING
main45517-32020i198301-198607
main45517-32040i198406-198607
W/POWER STEERING
45518BRACKET, STEERING RACK HOUSING, NO.3
main45518-32010i198301-198406
main45518-32030i198406-198607
45521RACK, STEERING
main45521-32030i198301-198308
CONSTANT GEAR RATIO
main45521-32040i198308-198607
VARIABLE GEAR RATIO
45522BUSH, STEERING RACK
main45522-22010i198301-198607
45523GUIDE, RACK(FOR STEERING GEAR)
main45523-16011i198301-198308
CONSTANT GEAR RATIO
main45523-20011i198308-198607
VARIABLE GEAR RATIO
45523ASPRING(FOR STEERING GEAR RACK GUIDE)
main90501-23007i198301-198308
CONSTANT GEAR RATIO
main90501-29007i198308-198607
VARIABLE GEAR RATIO
45523CSPACER(FOR RACK GUIDE)
main90560-23003i198301-198308
CONSTANT GEAR RATIO
main90560-23007i198308-198607
VARIABLE GEAR RATIO
45523DSEAT, RACK GUIDE
main44277-20030i198308-198607
VARIABLE GEAR RATIO
45524CAP, STEERING RACK GUIDE SPRING
main45524-16010i198301-198308
CONSTANT GEAR RATIO
main45524-20011i198308-198607
VARIABLE GEAR RATIO
45524ANUT(FOR STEERING RACK GUIDE SPRING CAP)
main90179-36002i198301-198607
45535BOOT, STEERING RACK, NO.1
main45535-32010i198301-198607
45535ACLAMP(FOR STEERING RACK BOOT)
main90461-10524i198301-198607
NO.2 BOOT
main90949-01021i198301-198607
NO.1 BOOT
45535BCLIP(FOR STEERING RACK BOOT)
main90467-18003i198301-198607
45536BOOT, STEERING RACK, NO.2
main45536-14020i198301-198607
45537AWASHER, CLAW(FOR STEERING RACK END LOCK)
main90214-14002i198301-198607
NO.1 END
main90214-14004i198301-198607
NO.2 END
45538RETAINER, STEERING RACK BOOT
main45538-32010i198301-198607
45539GUIDE, REAR STEERING CONTROL CABLE, NO.1
main45539-32020i198301-198607
45539ACLIP(FOR RACK END DUST SEAL)
main90467-18003i198301-198607
45539BRING, SET(FOR RACK END DUST SEAL)
main90522-32011i198301-198607
45541PINION, STEERING
main45541-32030i198301-198308
CONSTANT GEAR RATIO
main45541-32040i198308-198607
VARIABLE GEAR RATIO
45541ABEARING, RADIAL BALL(FOR STEERING PINION UPPER)
main90363-15006i198301-198607
45541BBEARING, RADIAL BALL(FOR STEERING PINION LOWER)
main90363-15005i198301-198607
45545SCREW, PINION BEARING ADJUSTING
main45545-20010i198308-198607
VARIABLE GEAR RATIO
main45545-22010i198301-198308
CONSTANT GEAR RATIO
45545ANUT(FOR PINION BEARING ADJUSTING SCREW)
main90179-42001i198301-198607
45700EDAMPER ASSY, STEERING
main45700-32010i198301-198607
45721ABRACKET, STEERING DAMPER, NO.2
main45721-32020i198301-198607
9010108265
9011912033
9017008125
9017912024
9151161040
9451100800
9538103020

47 parts on this diagram · 3 diagrams in section
