HEADLAMP CLEANER

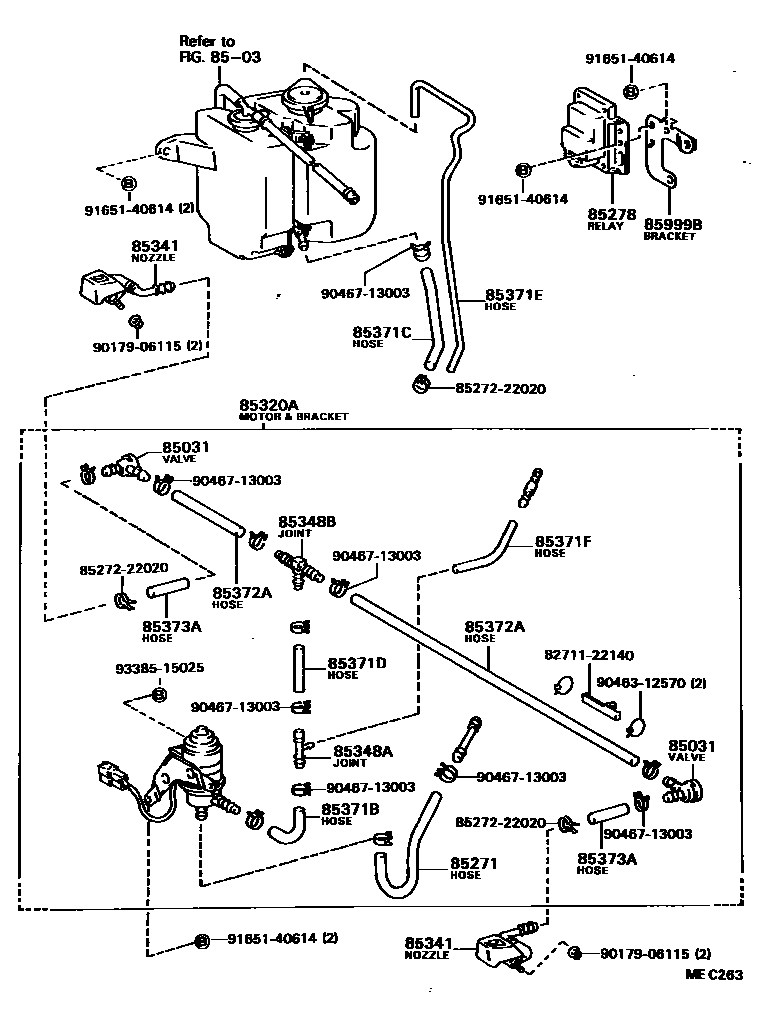

Parts diagram
8503
85031VALVE, HEADLAMP CLEANER WASHER HOSE
main85031-30020i198210-198610
85271HOSE, HEADLAMP CLEANER, NO.1
main85375-32010i198210-198406
85278RELAY ASSY, HEADLAMP CLEANER CONTROL
main85276-14040i198406-198610
main85276-20020i198210-198406
85320AMOTOR AND BRACKET ASSY, HEADLAMP CLEANER WASHER
main85320-32010i198210-198406
85341NOZZLE, HEADLAMP CLEANER WASHER
main85044-32010i198210-198406
RH
main85044-32011i198602-198610
RH
main85044-32011i198406-198602
RH,W/URETHANE BUMPER
main85044-32020i198406-198602
RH,P.P. BUMPER
main85045-32010i198210-198406
LH
main85045-32011i198406-198602
LH,W/URETHANE BUMPER
main85045-32011i198602-198610
LH
main85045-32020i198406-198602
LH,P.P. BUMPER
85348AJOINT, HEADLAMP CLEANER HOSE, NO.1
main85352-20010i198210-198406
85348BJOINT, HEADLAMP CLEANER HOSE, NO.2
main85352-12010i198210-198610
85371BHOSE, HEADLAMP CLEANER (FROM MOTOR TO JOINT)
main85271-20020i198210-198406
main85375-32091i198406-198610
85371CHOSE, HEADLAMP CLEANER, NO.1
main85343-32010i198210-198406
main85343-32090i198308-198406
85371DHOSE, HEADLAMP CLEANER, NO.2
main85271-22060i198406-198610
L=1070
main90445-14071i198210-198406
L=50
85371EHOSE, HEADLAMP CLEANER, NO.3
main90446-07004i198210-198406
85371FHOSE, HEADLAMP CLEANER, NO.4
main85376-32010i198210-198406
85372AHOSE, HEADLAMP CLEANER (FROM JOINT TO JOINT OR NOZZLE)
main90445-14048i198210-198406
L=150,RH
main90445-14060i198406-198610
L=115,RH
main90445-14062i198210-198610
L=1450(*H,L=815),LH
85373AHOSE, HEADLAMP CLEANER WASHER (FROM JOINT TO NOZZLE)
main85376-14301i198406-198610
L=75
main90445-14071i198210-198406
L=50
85999BBRACKET, HEADLAMP CLEANER RELAY
main85999-32040i198210-198602
8271122140WIRE, FUSE TO FUSE(FOR COMBUSTION HEATER)
8527222020CABLE SUB-ASSY, HEADLAMP CLEANER, RH
9017906115
9046312570
9046713003
9165140614
9338515025

23 parts on this diagram · 2 diagrams in section
