BRAKE TUBE & CLAMP

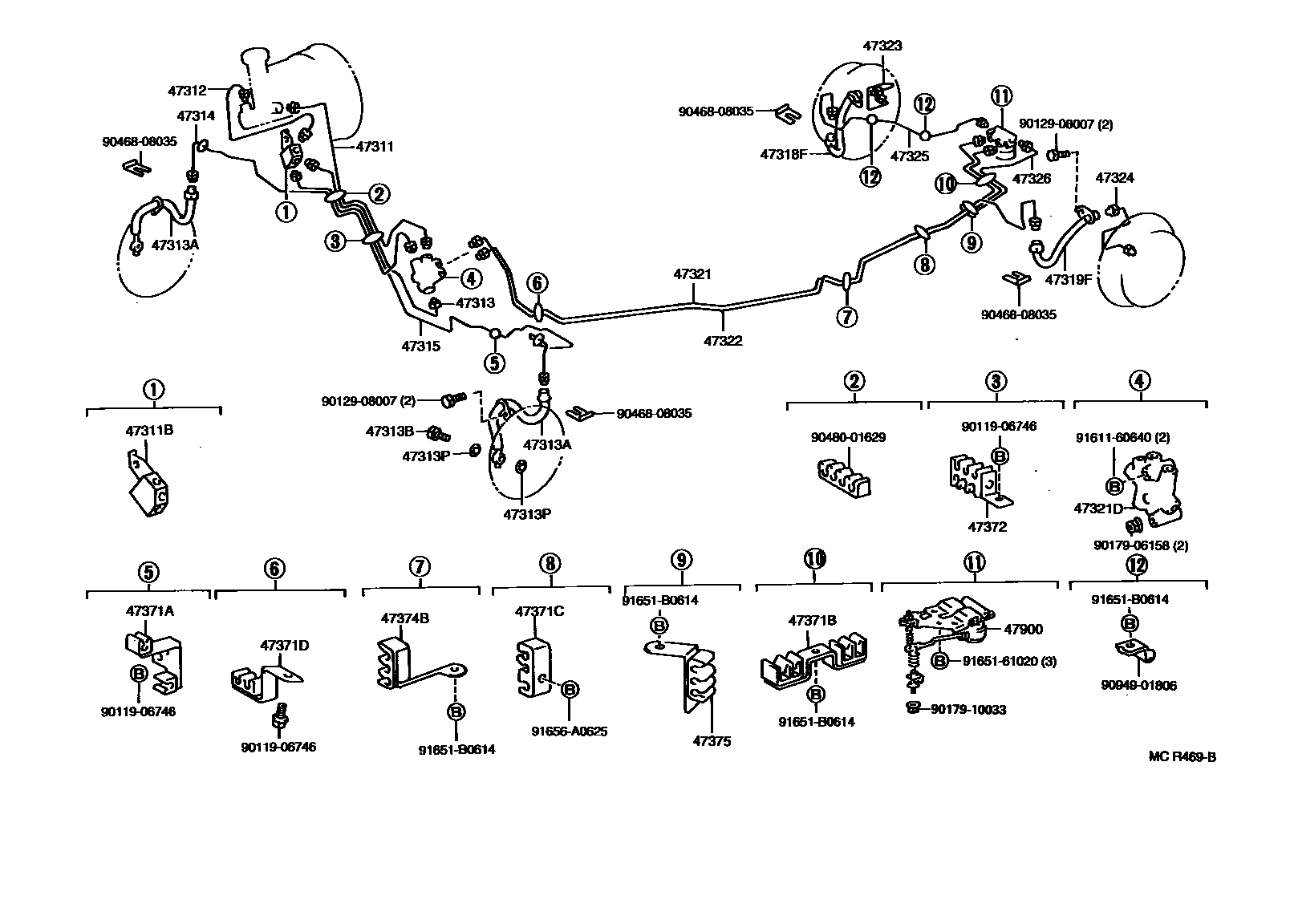

Parts diagram
47311TUBE, FRONT BRAKE, NO.1
main47311-20840i199211-199601
main47311-20880i199211-199402
W(*66)
main47311-2B020i199211-199601
main47311-2B150i199402-199601
W(*66)
47311BWAY, NO.1(FOR FRONT BRAKE TUBE)
main90412-10204i199211-199601
W(*66)
main90413-10193i199211-199601
main90413-10269i199211-199601
47312TUBE, FRONT BRAKE, NO.2
main47311-20860i199211-199601
main47311-20870i199211-199402
W(*66)
main47311-2B160i199402-199601
W(*66)
main47312-20310i199211-199601
47313TUBE, FRONT BRAKE, NO.3
main47313-20610i199211-199601
main47313-20630i199211-199601
main47313-20640i199211-199402
W(*66)
main47313-20650i199211-199402
W(*66)
main47313-20750i199402-199601
W(*66)
main47313-20760i199402-199601
W(*66)
47313AHOSE, FLEXIBLE, NO.1(FOR FRONT)
main90947-02695i199211-199402
RH
main90947-02696i199211-199402
LH
main90947-02742i199402-199601
RH
main90947-02743i199402-199601
LH
47313BBOLT, UNION(FOR FRONT FLEXIBLE HOSE)
main90401-10045i199211-199601
47313PGASKET(FOR FRONT FLEXIBLE HOSE)
main47389-30010i199211-199601
47314TUBE, FRONT BRAKE, NO.4
main47314-20480i199211-199601
main47314-20500i199211-199601
main47314-20520i199211-199601
W(*66)
main47314-20540i199211-199601
W(*66)
47315TUBE, FRONT BRAKE, NO.5
main47315-20540i199211-199601
W(*66)
main47315-20550i199211-199601
main47315-20570i199211-199601
main47315-20600i199211-199601
W(*66)
47318TUBE, FRONT BRAKE, NO.8
main47318-20300i199211-199601
main47318-20310i199211-199601
47318FHOSE, FLEXIBLE(FOR REAR RH)
main90947-02634i199211-199601
47319FHOSE, FLEXIBLE(FOR REAR LH)
main90947-02694i199211-199601
47321TUBE, REAR BRAKE, NO.1
main47321-20350i199211-199601
47321DWAY, NO.1(FOR REAR BRAKE TUBE)
main90412-10140i199211-199601
W(*66)
main90413-10205i199211-199601
47322TUBE, REAR BRAKE, NO.2
main47322-20470i199211-199601
47323TUBE, REAR BRAKE, NO.3
main47323-20130i199211-199601
47324TUBE, REAR BRAKE, NO.4
main47324-20130i199211-199601
47325TUBE, REAR BRAKE, NO.5
main47325-20050i199211-199402
main47325-20060i199402-199601
47326TUBE, REAR BRAKE, NO.6
main47326-20050i199211-199601
47371ACLAMP, BRAKE TUBE, NO.1
main47371-20301i199211-199601
W(*66)
main47371-20311i199211-199601
main47371-20340i199211-199601
47371BCLAMP, BRAKE TUBE, NO.6
main47371-20411i199211-199601
47371CCLAMP, BRAKE TUBE, NO.7
main47371-20380i199211-199601
47371DCLAMP, BRAKE TUBE, NO.8
47372CLAMP, BRAKE TUBE, NO.2
main47371-20200i199303-199601
main47371-20320i199211-199601
W(*66)
main47371-20370i199211-199303
main47371-20390i199211-199601
47374BCLAMP, BRAKE TUBE, NO.4
main47371-20291i199211-199601
47375CLAMP, BRAKE TUBE, NO.5
main47371-20421i199211-199601
47900VALVE ASSY, LOAD SENSING W/SPRING
main47900-20050i199211-199601
main47900-20060i199402-199601
W(*66)
9011906746
9012908007
9017906158
9017910033
9046808035
9048001629
9094901806
9161160640
9165161020
91651B0614
91656A0625

38 parts on this diagram · 6 diagrams in section
