BACK DOOR LOCK & HANDLE

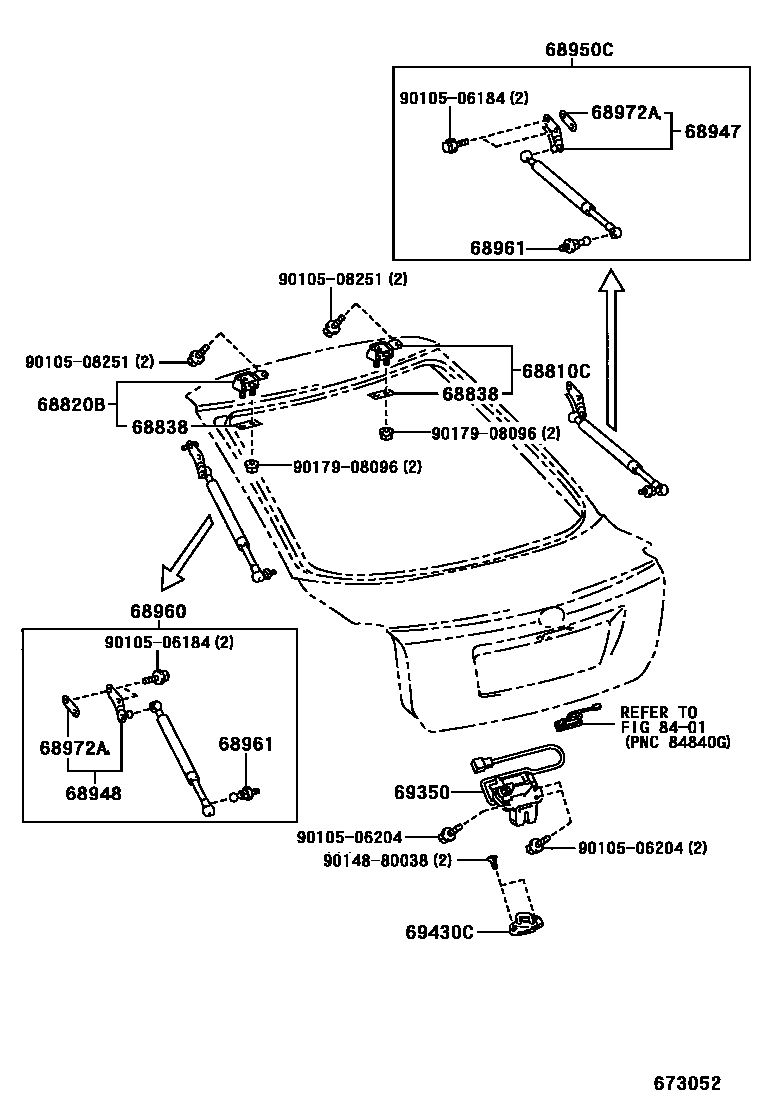

Parts diagram
68810CHINGE ASSY, BACK DOOR, RH
main68801-05020i200301-200604
main68810-05020i200604
68820BHINGE ASSY, BACK DOOR, LH
main68801-05020i200604
main68810-05020i200604
68838PAD, BACK DOOR HINGE, NO.1
main68838-05010×2i200301-200604
main68838-05020×2i200301-200604
68947BRACKET, BACK DOOR DAMPER STAY, LOWER RH
main68947-05020i200301-200604
68948BRACKET, BACK DOOR DAMPER STAY, LOWER LH
main68948-05020i200301-200604
68950CSTAY ASSY, BACK DOOR, RH
main68950-09140i200301-200311
main68950-09150i200301-200412
main68950-09310i200604-200705
main68950-09311i200705
main68950-09320i200412-200510
main68950-09340i200604-200705
main68950-09341i200705
68960STAY ASSY, BACK DOOR, LH
main68960-09090i200301-200311
main68960-09100i200301-200412
main68960-09240i200412-200604
main68960-09241i200705
main68960-09250i200412-200510
main68960-09260i200510-200604
main68960-09261i200705
68961BOLT, BACK DOOR STAY
main68961-05010×2i200301-200604
68972APACKING, BACK DOOR STAY, NO.2
main68972-05020×2i200301-200604
main68972-05030×2i200301-200604
69350LOCK ASSY, BACK DOOR
main69350-05010i200301-200406
main69350-05011i200407-200604
main69350-05040i200301-200406
main69350-05041i200407-200604
69430CSTRIKER ASSY, BACK DOOR LOCK
main69430-20160i200301-200604
8401
9010506184
9010506204
9010508251
9014880038
9017908096

17 parts on this diagram · 2 diagrams in section
