REAR BUMPER & BUMPER STAY

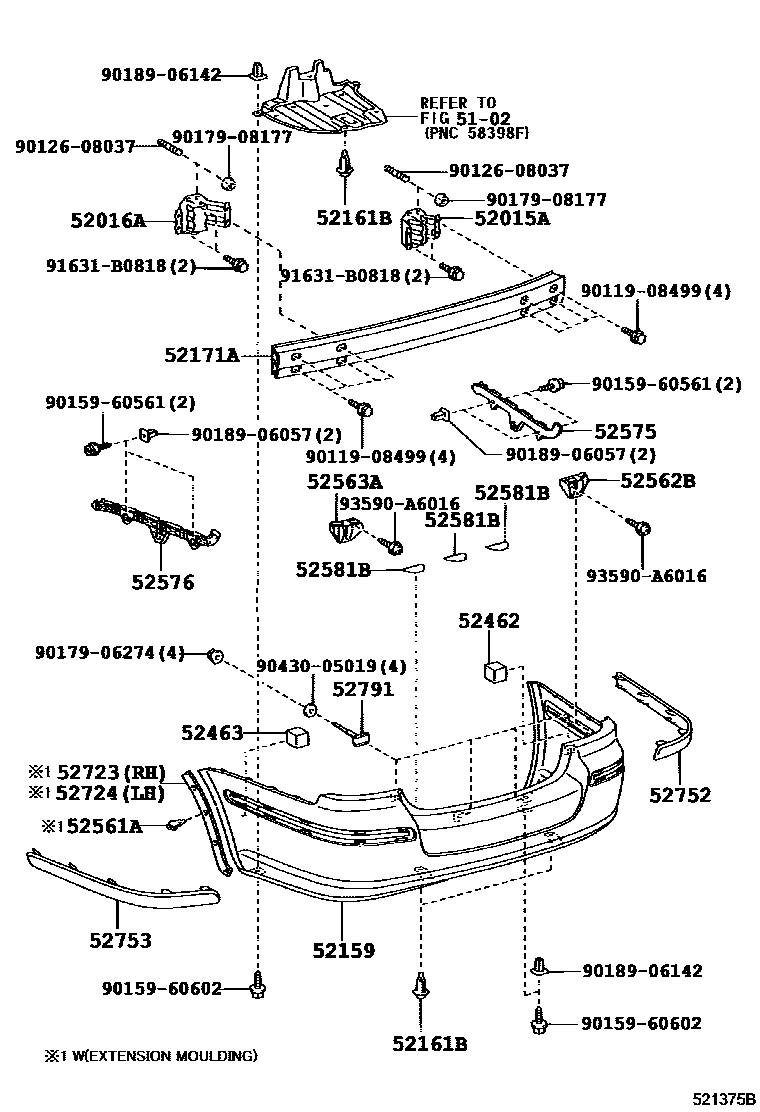

Parts diagram
5102
52015AARM SUB-ASSY, REAR BUMPER, RH
main52015-05010i¥5,800200301-200604
main52015-05020i¥6,800200301-200604
52016AARM SUB-ASSY, REAR BUMPER, LH
main52016-05010i¥5,800200301-200604
main52016-05020i¥6,800200301-200604
52159COVER, REAR BUMPER
main52159-05901i¥49,600200604-200811
PAINT REQ.,TIRE & DISK WHEEL-205/55R16 ALUMI
main52159-05901i¥49,600200604-200811
PAINT REQ.,TIRE & DISK WHEEL-205/55R16 LIGHT ALUMI
main52159-05901i¥49,600200301-200811
PAINT REQ.
main52159-05901i¥49,600200604-200811
PAINT REQ.,TIRE & DISK WHEEL-205/55R16 STEEL
main52159-05902i¥49,600200604-200811
PAINT REQ.,TIRE & DISK WHEEL-205/55R16 LIGHT ALUMI
main52159-05902i¥49,600200301-200811
PAINT REQ.
main52159-05902i¥49,600200604-200811
PAINT REQ.,TIRE & DISK WHEEL-205/55R16 STEEL
main52159-05902i¥49,600200604-200811
PAINT REQ.,TIRE & DISK WHEEL-205/55R16 ALUMI
main52159-05903i¥49,600200604-200811
PAINT REQ.
main52159-05903i¥49,600200604-200811
PAINT REQ.,TIRE & DISK WHEEL-215/50R17 ALUMI
main52159-05904i200604-200811
PAINT REQ.,TIRE & DISK WHEEL-215/50R17 ALUMI
main52159-05904i200604-200811
PAINT REQ.
52161BPIECE, REAR BUMPER
main52161-16010i¥120200301-200604
sub52161-0K040¥120
52171AREINFORCEMENT, REAR BUMPER, NO.1
main52171-05010i¥32,100200301-200604
52462PAD, REAR BUMPER, RH
main52462-05020i¥230200301-200604
52463PAD, REAR BUMPER, LH
main52462-05020i¥230200301-200604
52561ACLIP(FOR REAR BUMPER RETAINER)
main90467-07071-22i200604
BLACK
sub90467-07071¥110
main90467-07071-22i200604
TIRE & DISK WHEEL-215/50R17 ALUMI,BLACK
sub90467-07071¥110
52562BRETAINER, REAR BUMPER, UPPER RH
main52562-05010i¥1,340200301-200604
main52562-05020i¥2,760200301-200604
52563ARETAINER, REAR BUMPER, UPPER LH
main52563-05010i¥1,340200301-200604
main52563-05020i¥2,760200301-200604
52575RETAINER, REAR BUMPER SIDE, RH
main52575-05030i¥4,930200301-200604
main52575-05050i¥5,600200301-200604
52576RETAINER, REAR BUMPER SIDE, LH
main52576-05030i¥4,930200301-200604
main52576-05050i¥5,600200301-200604
52581BPROTECTOR, REAR BUMPER
main52581-02020i¥300200301-200604
52723MOULDING, REAR BUMPER EXTENSION, RH
main52723-05010i¥2,520200604
TIRE & DISK WHEEL-215/50R17 ALUMI
52724MOULDING, REAR BUMPER EXTENSION, LH
main52724-05010i¥2,520200604
TIRE & DISK WHEEL-215/50R17 ALUMI
52752MOULDING, REAR BUMPER SIDE, RH
main52752-05902i¥3,420200301-200811
main52752-05903i¥3,430200301-200811
52753MOULDING, REAR BUMPER SIDE, LH
main52753-05902i¥3,420200301-200811
main52753-05903i¥3,430200301-200811
52791BOLT, BUMPER MOULDING SET, NO.1
main52791-12040i¥120200301-200604
9011908499
main90119-08499¥160
9012608037
main90126-08037¥340
9015960561
main90159-60561¥70
9015960602
main90159-60602¥60
9017906274
main90179-06274¥70
9017908177
main90179-08177¥120
9018906057
main90189-06057¥110
9018906142
main90189-06142¥100
9043005019
main90430-05019¥110
91631B0818
main91631-B0818¥130
93590A6016
main93590-A6016¥110

30 parts on this diagram · 2 diagrams in section
