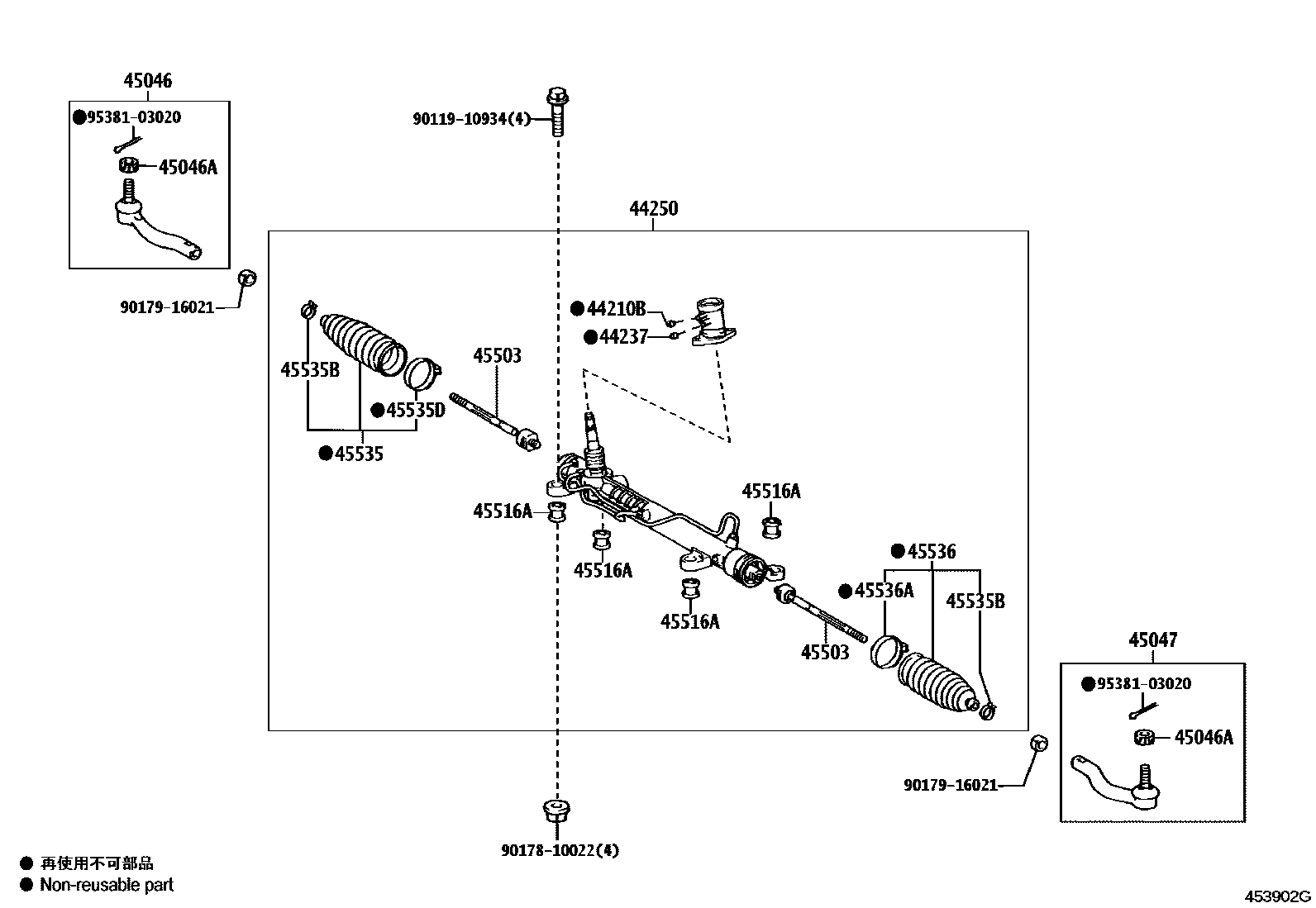

FRONT STEERING GEAR & LINK

0001 1 0002 1 0003 1 0004 1

44210BSEAT, UNION(FOR POWER STEERING CONTROL VALVE)

main90410-06005iAZT25#,CDT250200301-200604

44237SEAT, PRESSURE CONTROL VALVE ORIFICE

main44237-21010iAZT25#;CDT250..LB,SED;CDT250..LHD..WG..TEC;CDT250..WG..(ELEGT,ENTRY)200301-200604

44250GEAR ASSY, POWER STEERING(FOR RACK & PINION)

main44250-05070iAZT25#,CDT250..RHD200301-200405

sub44250-05071

main44250-05071iADT251,AZT25#,CDT250..RHD200406-200604

main44250-05072iADT25#,AZT25#..RHD200604

main44250-05080iAZT25#,CDT250..LHD200301-200405

sub44250-05081

main44250-05081iADT251,AZT25#,CDT250..LHD200406-200604

main44250-05082iADT25#,AZT25#..LHD200604

45046END SUB-ASSY, TIE ROD, RH

main45046-09230iZZT251..RHD..5F..ELEGT;ZZT251..LHD..4FC..ENTRY;ZZT251..RHD..LB..4FC..ELEGT;ZZT251..RHD..SED..4FC..(ELEGT,ENTRY)200301-200604

main45046-29425iAZT250..4FC..ELEGT;ADT251,AZT251,CDT250;AZT250..(LB,WG)..TEC;AZT250..SED..TEC..D4;AZT250..5F..ELEGT..D4200301-200604

45046ANUT, CASTLE(FOR TIE ROD END)

main90171-12028iADT251,AZT25#,CDT250,ZZT25#200301-200604

45047END SUB-ASSY, TIE ROD, LH

main45046-09230iZZT250;ZZT251..TEC;ZZT251..5F..ENTRY;ZZT251..LHD..ELEGT;ZZT251..RHD..LB..4FC..ENTRY200301-200604

main45046-29425iAZT250..4FC..ELEGT;ADT251,AZT251,CDT250;AZT250..(LB,WG)..TEC;AZT250..SED..TEC..D4;AZT250..5F..ELEGT..D4200301-200604

45503END SUB-ASSY, STEERING RACK

main45503-0F010iAZT25#,CDT250200301-200604

45516ABUSH, STEERING RACK HOUSING, NO.1

main45516-05030iAZT25#,CDT250200301-200604

main45516-05060iADT25#,AZT25#200604

45535BOOT, STEERING RACK, NO.1

main45535-09020iAZT250,CDT250200301-200811

main45535-09030iZZT25#200301-200811

45535BCLIP(FOR STEERING RACK BOOT)

main90069-49001iADT251,AZT25#,CDT250200301-200811

main90467-19021iZZT25#200301-200811

45535DCLAMP(FOR STEERING RACK BOOT NO.1)

main90069-48001iADT251,AZT25#,CDT250200301-200811

main90460-58008iZZT25#200301-200811

45536BOOT, STEERING RACK, NO.2

main45535-09020iAZT250..4FC..ELEGT;ADT251,AZT251,CDT250;AZT250..(LB,WG)..TEC;AZT250..SED..TEC..D4;AZT250..5F..ELEGT..D4200301-200811

main45535-09030iZZT251..RHD..5F..ELEGT;ZZT251..LHD..4FC..ENTRY;ZZT251..RHD..LB..4FC..ELEGT;ZZT251..RHD..SED..4FC..(ELEGT,ENTRY)200301-200811

45536ACLAMP(FOR STEERING RACK BOOT NO.2)

main90069-48001iADT251,AZT25#,CDT250200301-200811

main90460-58008iZZT25#200301-200811

9011910934

main90119-10934

9017810022

main90178-10022

9017916021

main90179-16021

9538103020

main95381-03020

17 parts on this diagram · 4 diagrams in section
