EPC Data

BACK DOOR LOCK & HANDLE

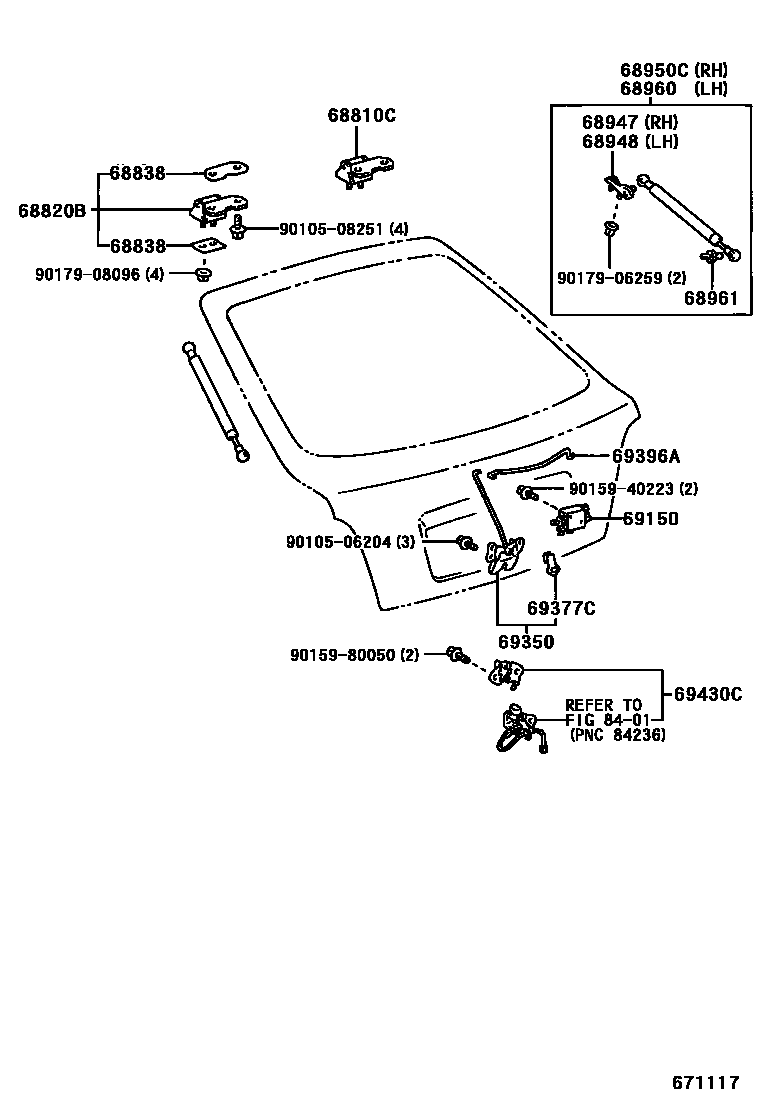

Parts diagram
68810CHINGE ASSY, BACK DOOR, RH
main68801-05021i199710
main68810-05010i199710
68820BHINGE ASSY, BACK DOOR, LH
main68801-05021i199710
main68810-05010i199710
68838PAD, BACK DOOR HINGE, NO.1
main68838-05010×2i199710
LOWER
main68838-05020×2i199710
main68838-05030×2i199710
UPPER
68947BRACKET, BACK DOOR DAMPER STAY, LOWER RH
main68947-05010i199710
68948BRACKET, BACK DOOR DAMPER STAY, LOWER LH
main68948-05010i199710
68950CSTAY ASSY, BACK DOOR, RH
main68950-05050i199710
main68950-09080i199710
68960STAY ASSY, BACK DOOR, LH
main68960-05050i199710
main68960-09050i199710
68961BOLT, BACK DOOR STAY
main68961-05010×2i199710
69150ACTUATOR ASSY, BACK DOOR LOCK
main69150-05010i199710
69350LOCK ASSY, BACK DOOR
main69350-20090i199710
main69350-20100i199710
69377CSNAP, DOOR LOCK CONTROL ROD
main69759-20040i199710
69396AROD, BACK DOOR LOCK OPENING, NO.2
main69396-05020i199710
main69396-05030i199710
69430CSTRIKER ASSY, BACK DOOR LOCK
main69430-12250i199710
main69430-20150i199710
8401
9010506204
9010508251
9015940223
9015980050
9017906259
9017908096

20 parts on this diagram · 2 diagrams in section
